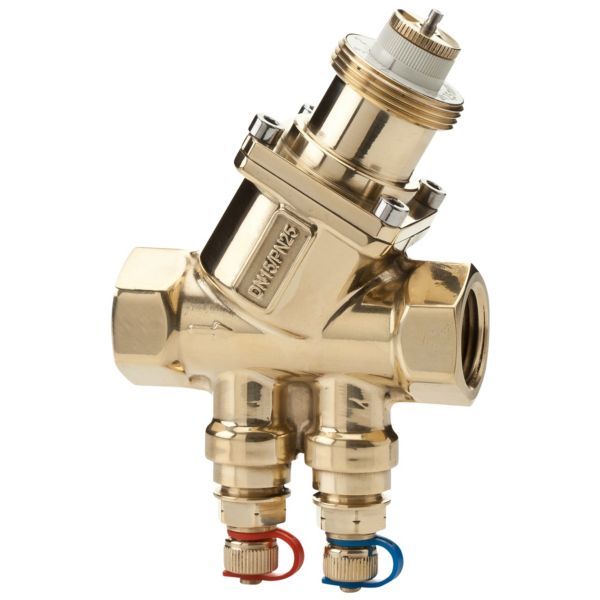

Frese Optima Compact motorventil DN15 65-370 L/h, 15 mm, muffe/muffe m/målenipler

782 kr. inkl. moms

Trykuafhængig regulerings- og motorventil (PICV) til varme- og køleanlæg, hvor strengregulering, differenstrykregulering og en modulerende motorventil sidder i ét ventilhus.

  • Dimension: DN15 Low, muffe/muffe
  • Flowområde: 65–370 l/h
  • Trykudtag: Med to trykudtag til måling af differenstryk
  • Aktuator: Bestilles separat
  • Materiale: Ventilhus i DZR-messing

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406743304 Kategorier: ,

Beskrivelse

Frese OPTIMA Compact DN15 Low er en trykuafhængig indregulerings- og motorventil (PICV), hvor strengregulering, differenstrykregulering og modulerende motorventil er bygget sammen i ét hus. Den bruges i varme- og køleanlæg, fx med ventilatorkonvektorer, airconditionanlæg eller veksler- og blandesløjfer, hvor flowet til den enkelte terminal både skal begrænses og reguleres modulerende. Denne udgave har muffe/muffe 1/2″ indvendigt gevind (G 1/2), slaglængde 5,0 mm og et flowområde på 65–370 l/h, hvor Frese angiver et minimumsdifferenstryk fra 15 kPa ved forindstilling 0,6 til 17 kPa ved 4,0. Ventilen har to trykudtag til måling af differenstryk, og aktuator bestilles separat.

Fordele

  • Tre funktioner i én ventil: Strengregulering, differenstrykregulering og motorventil sidder i ét hus, så det samlede antal ventiler i anlægget minimeres.
  • Ventilautoritet: Der er intet behov for at beregne ventilautoritet.
  • Ændringer senere: Frese fremhæver fleksibilitet, hvis systemet ændres efter den første installation.
  • Rørføring: Ingen krav til minimumslængde for lige rør før og efter ventilen.
  • Modulering: Forindstillingen har ingen virkning på slaglængden, så der altid er fuld modulation af slaglængden uanset det forindstillede flow.
  • Glykol: Glykolblandinger i enhver opløsning op til 50 % kan anvendes – både ethylen og propylen.

Passer den til dit anlæg?

Bruges til

  • Varme- og køleanlæg med ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfer.
  • Steder hvor flowet til den enkelte terminal både skal begrænses og reguleres modulerende med én ventil.

Montering

  • Tilslutning: 1/2″ indvendigt gevind (G 1/2) i begge ender.
  • Ventilen kan gennemskylles og indreguleres, før aktuatoren monteres: flowet forindstilles på den trinløse skala efter Frese’ graf for flow og forindstilling.
  • Rørsystemet skal udluftes grundigt. Ved medietemperatur under 0 °C skal der monteres spindelvarmer. Glykol op til 50 % kan bruges; Frese anbefaler vandbehandling efter VDI 2035.
  • Aktuatoren bestilles separat. Frese påtager sig intet ansvar, hvis der bruges en anden aktuator end Frese’s.
  • Medfølger ikke: Aktuator (bestilles separat).
Til installatøren
  • Forindstilling: Trinløs skala fra 0,6 til 4,0; for denne ventil giver skalaen et flowområde på 65–370 l/h. Min. differenstryk er 15 kPa ved forindstilling 0,6 og 17 kPa ved forindstilling 4,0.
  • Lukketryk efter EN 1349 Class IV: 600 kPa (6 bar) baseret på 100 N aktuatorkraft og 800 kPa (8 bar) baseret på 160 N aktuatorkraft (DN10 til DN25).
  • Driftsgrænser: PN25, maks. differenstryk 800 kPa, medietemperatur -10…120 °C.
  • Materialer: Ventilhus i DZR-messing CW602N, differenstrykregulator i PPS med 40 % glasfiber, membran i HNBR, O-ringe i EPDM, fjeder i rustfrit stål.
  • Aktuatortilslutning: M30 x 1,5 mm, min. 100 N aktuatorkraft. Ventilen leveres uden aktuator.
  • Vandkvalitet og frost: Ved brug ved temperaturer under 0 °C skal der påsættes en spindelvarmer for at forhindre isdannelse på spindlen – spindelvarmer 58-8956 (24 V AC/DC, 10 W, DN10-DN32) bestilles separat. Rørsystemet skal udluftes grundigt for at undgå risiko for luftlommer. Frese anbefaler vandbehandling ifølge VDI 2035.
  • Trykudtag: Nåle til differenstrykmåling må være maks. ø3,2 mm og 25–40 mm lange. For at opnå det laveste pumpeenergiforbrug kontrolleres differenstrykket ved indexventilen, så pumpen kan indstilles til minimum hastighed.
  • Idriftsætning: Flowet forindstilles på den trinløse skala efter Frese’ graf for flow og forindstilling; forindstillingsskalaen er ikke tilgængelig, når aktuatoren er monteret.
  • Ansvar: Frese påtager sig intet ansvar, hvis der anvendes en anden aktuator end Frese-aktuatoren.

Tilbehør

Ofte stillede spørgsmål

Følger der aktuator med?
Nej. Ventilen leveres uden aktuator. Frese har termiske (On/Off eller 0–10 V) og motoriske (0–10 V eller 3-punkt) aktuatorer med M30 x 1,5 mm tilslutning til OPTIMA Compact DN10-DN32.

Kan ventilen bruges under 0 °C?
Frese angiver, at der ved brug ved temperaturer under 0 °C skal påsættes en spindelvarmer for at forhindre isdannelse på spindlen. Spindelvarmeren står i Frese’ tilbehørsprogram og bestilles separat.

Hvordan indstilles flowet?
På den trinløse skala fra 0,6 til 4,0 efter producentens flowtabel – for denne ventil 65–370 l/h.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig regulerings- og motorventil (OPTIMA Compact)
Frese kodenr.53-1370
DimensionDN15 Low
Tilslutningmuffe/muffe 1/2" indvendigt gevind (G 1/2), ISO 228
Trykudtag2 stk.
Nåle til differenstrykmålingMaks. ø3,2 mm, længde 25–40 mm
Flowområde65–370 l/h
ForindstillingTrinløs skala 0,6–4,0
Min. differenstryk over forindstillingsområdet15–17 kPa
TrykklassePN25
Maks. differenstryk800 kPa
Lukketryk (EN 1349 Class IV)600 kPa (6 bar) ved 100 N aktuatorkraft; 800 kPa (8 bar) ved 160 N aktuatorkraft
Medietemperatur-10…120 °C
MedieVand (glykolblanding op til 50 % tilladt)
Vandring5,0 mm (slaglængde)
VentilhusDZR messing CW602N
DifferenstrykregulatorPPS 40 % glasfiber
FjederRustfrit stål
PakningEPDM (O-ringe)
AktuatortilslutningM30 x 1,5 mm, min. 100 N
MembranHNBR
Byggelængde75 mm
Nettovægt0,52 kg
AktuatorMedfølger ikke
Mærke
Varenummer406743304
EAN5705564050434
