Beskrivelse

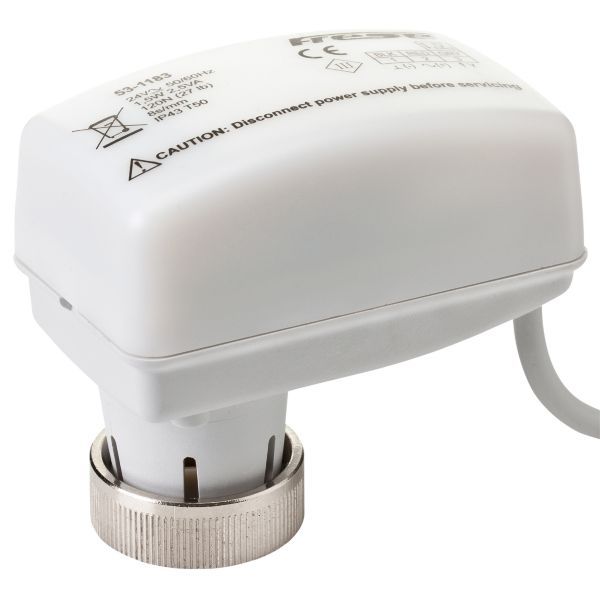

Frese motorisk aktuator 53-1180 giver proportional 0–10 V eller 4–20 mA styring af Frese OPTIMA Compact DN10-DN32 i varme-, køle-, ventilations- og airconditionanlæg. Den forsynes med 24 V AC/DC og er beregnet til ventiler med slaglængde 5,0 og 5,5 mm. Karakteristikken kan sættes til logaritmisk (EQ %) eller lineær på samme aktuator.
Fordele
- Styresignal: Flere styresignaler kan vælges med omskiftere på aktuatoren – fabriksindstillingen er 0–10 V.
- Karakteristik: Logaritmisk (EQ %) eller lineær på samme aktuator, og bevægelsesretningen kan vendes (RA/DA).
- Diagnostik: LED viser, om aktuatoren bevæger sig, kalibrerer lukkemålet eller har mistet styresignalet.
- Sikkerhed: Kortslutningssikret og beskyttet mod ombytning af poler.
- Montage: Omløberen skrues direkte på ventilens gevind med håndkraft, uden værktøj.
Passer den til dit anlæg?
Bruges til
- Motorisk aktuator til Frese OPTIMA Compact DN10-DN32 i varme-, køle-, ventilations- og airconditionanlæg, når ventilen skal styres trinløst fra en regulator eller CTS (0–10 V / 4–20 mA).
Sådan vælger du
- Denne variant: 53-1180, 24 V AC/DC, slaglængde 5,0/5,5 mm (fabriksindstillet 5,5 mm).
- 230 V 3-punkt: aktuator 53-1185
- Passer til fx OPTIMA Compact DN20 High, 5,0 mm
Montering
- Omløberen (M30×1,5) skrues direkte på ventilens gevind med håndkraft; aktuatoren forsynes med 24 V AC/DC.
- Kablet med stik til forsyning og styresignal er aftageligt og 1,5 m langt.
- Medfølger: aftageligt kabel med stik, 1,5 m.
Til installatøren
- Slaglængde: Frese angiver ventilslaglængde 5,0 og 5,5 mm for 53-1180. Slaglængden vælges med “lusen” (jumper); fabriksindstillingen er 5,5 mm.
- Styresignal: Omskifter 1-2-3 og 6 vælger mellem 0–10 V, 2–10 V, 0–5 V, 5–10 V, 0–20 mA og 4–20 mA (fabriksindstilling 0–10 V). Omskifter 4 vælger bevægelsesretning RA eller DA (fabriksindstilling RA), omskifter 5 karakteristik EQ % eller lineær (fabriksindstilling EQ %).
- Indgang: Input impedans > 100 kOhm ved DC 0–10 V. Aktuatoren tager både spændings- og strømsignal.
- Paralleldrift: Maks. 4 aktuatorer.
- Driftsgrænser: Omgivelsestemperatur 0–50 °C, luftfugtighed 10–90 % r.F.
- LED: Grønt blink = bevæger sig til position, grønt konstant = position nået, rødt blink = lukkemålskalibrering (30–60 sekunder), rødt konstant = kontrolsignal mistet.
Se alle tekniske specifikationer →
Passer til
- OPTIMA Compact DN15 Low, 5,0 mm, 65–370 l/h
- OPTIMA Compact DN32 M/M, 5,5 mm, uden trykudtag
- OPTIMA Compact DN20 High, 5,0 mm, 220–1.330 l/h
- OPTIMA Compact DN25L High, 5,5 mm, 600–3.609 l/h
- OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h, med trykudtag
- OPTIMA Compact DN20 High N/N, 5,0 mm
- OPTIMA Compact DN25 Low, 5,5 mm, 280–1.800 l/h
Ofte stillede spørgsmål
Hvilke ventiler passer aktuatoren til?
Frese OPTIMA Compact DN10-DN32. Frese angiver ventilslaglængde 5,0 og 5,5 mm for 53-1180, og aktuatoren har M30×1,5 tilslutning.
Kan slaglængden ændres?
Slaglængden vælges med “lusen” (jumper) inde i aktuatoren. 53-1180 er fabriksindstillet til 5,5 mm.
Hvad kræver aktuatoren for at virke?
24 V AC/DC forsyning og et styresignal (DC 0–10 V eller 4–20 mA).
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
