Beskrivelse

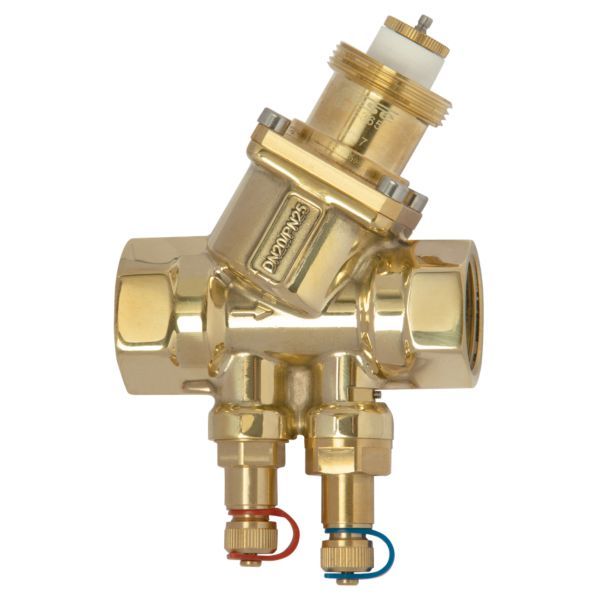

Frese OPTIMA Compact DN20 High er en trykuafhængig indregulerings- og motorventil, hvor strengregulering, differenstrykregulering og modulerende motorventil er bygget sammen i ét ventilhus. Frese angiver den til varme- og køleanlæg, fx med ventilatorkonvektorer, aircondition eller veksler- og blandesløjfer. Denne udgave har 3/4″ indvendigt gevind (G 3/4), muffe/muffe, med 2 trykudtag, slaglængde 5,0 mm og et flowområde på 220–1.330 l/h. Aktuator bestilles separat.
Fordele
- Færre ventiler: strengregulering, differenstrykregulering og motorventil i ét ventilhus.
- Mindre arbejde: ingen ny indregulering, hvis anlægget udvides, og ingen beregning af ventilautoritet.
- Fri placering: ingen krav til lige rørstrækninger før eller efter ventilen.
- Glykol: blandinger op til 50 % (ethylen eller propylen) kan anvendes.
- Energibesparelse: lavere flow og pumpetryk samt hurtigere reaktionstid giver større ΔT, ifølge Frese.
Passer den til dit anlæg?
Bruges til
- Varme- og køleanlæg med ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfer.
- Steder hvor flowet til den enkelte terminal både skal begrænses og reguleres modulerende med én ventil.
Sådan vælger du
- Denne variant: OPTIMA Compact DN20 High, 3/4″ indvendigt gevind (G 3/4) muffe/muffe, slaglængde 5,0 mm, flowområde 220–1.330 l/h, med 2 trykudtag.
- Vælg ventilen efter terminalens dimensionerende flow, så flowet ligger inden for ventilens flowområde, og ikke efter rørdimensionen.
- Aktuator: 0–10 V, 24 V AC/DC (53-1180, 5,0/5,5 mm)
- Aktuator: termisk On/Off 230 V NC (48-5528, 5,0/5,5 mm)
- Aktuator: 3-punkt / On/Off 230 V (53-1182, alle slaglængder)
- OPTIMA Compact DN15 Low, 5,0 mm, 65–370 l/h
- OPTIMA Compact DN40, 15 mm, 1.370–9.500 l/h
- OPTIMA Compact DN50, 15 mm, 1.400–11.500 l/h
- OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h, uden trykudtag
- OPTIMA Compact DN15 Low, 2,5 mm, 30–200 l/h
- OPTIMA Compact DN20 High, 2,5 mm, 100–575 l/h
- OPTIMA Compact DN15 High, 2,5 mm, 100–575 l/h
- OPTIMA Compact DN25L High, 5,5 mm, 600–3.609 l/h
- OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h
- OPTIMA Compact DN20 High, 5,0 mm, 220–1.330 l/h, uden trykudtag
- OPTIMA Compact DN25 Low, 5,5 mm, 280–1.800 l/h
- Isoleringskappe til OPTIMA Compact DN10/15/20 (ikke til kølekredse pga. kondensvand)
Montering
- Tilslutning: 3/4″ indvendigt gevind (G 3/4), muffe/muffe i begge ender.
- Aktuator bestilles separat og skrues på ventilens gevind M30 x 1,5 mm.
- Ventilen kan gennemskylles og indreguleres, før aktuatoren monteres.
- Medfølger ikke: Aktuator.
Til installatøren
- Forindstilling: flowet forindstilles på en trinløs skala (0,6–4,0) efter Freses flowtabel; forindstillingen ændrer ikke slaglængden, så ventilen altid har fuld modulation.
- Min. differenstryk: 16–22 kPa afhængigt af forindstillingen (0,6–4,0), op til maks. differenstryk 800 kPa.
- Lukketryk efter EN 1349 klasse IV: 600 kPa (6 bar) ved 100 N aktuatorkraft; 800 kPa (8 bar) ved 160 N aktuatorkraft.
- Afspærring: med afspærringshætte monteret (gælder DN10-DN32) kan ventilen afspærre op til 10 bar.
- Spindelvarmer: ved medietemperatur under 0 °C skal der monteres spindelvarmer for at undgå isdannelse på spindlen.
- Vandkvalitet: Frese anbefaler vandbehandling efter VDI 2035. Glykolblandinger op til 50 % kan bruges.
- Trykudtag: differenstrykket kan måles ved indexventilen, så pumpen kan indstilles til lavest mulige hastighed.
- Frese påtager sig intet ansvar, hvis der anvendes en anden aktuator end Frese-aktuatoren.
Se alle tekniske specifikationer →
Tilbehør
Frese aktuator 24V AC/DC 0...10VDC 5,5mm EQ%982 kr. inkl. moms+
Frese aktuator On-Off 230V NC 5,0-5,5mm327 kr. inkl. moms+
Frese OPTIMA Compact motorisk aktuator 230 V AC, 3-punkt, til DN10–DN32 (53-1182)904 kr. inkl. moms+
Frese aktuator 3-pos med endestop detektion, 230V AC904 kr. inkl. moms+
Frese Isoleringskappe til Frese Optima og PV Compact DN10-15-2088 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der aktuator med?
Nej. Ventilen leveres uden aktuator. Frese har termiske (On/Off eller 0–10 V) og motoriske (0–10 V eller 3-punkt) aktuatorer med M30 x 1,5 mm tilslutning til OPTIMA Compact DN10-DN32.
Kan ventilen bruges under 0 °C?
Ja, men producenten foreskriver en spindelvarmer for at undgå isdannelse på spindlen.
Hvordan indstilles flowet?
På den trinløse skala fra 0,6 til 4,0 efter producentens flowtabel – for denne ventil 220–1.330 l/h.
