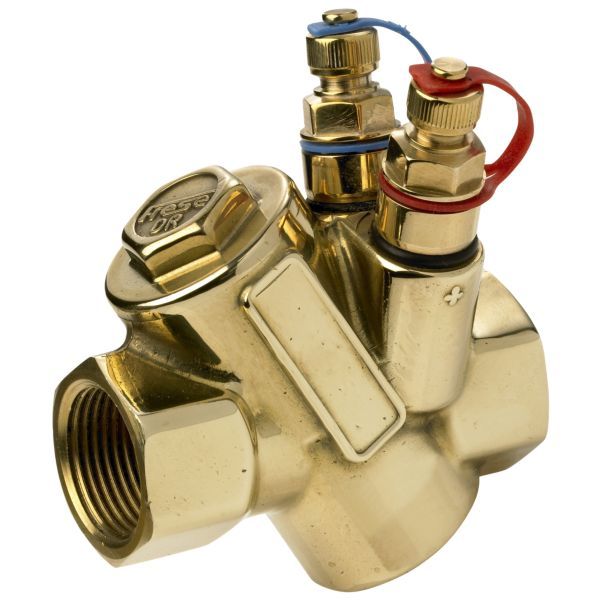

Frese ALPHA ventilhus DN25L, muffe/muffe, med 2 trykudtag og blinddæksel, uden indsats (49-9031)

404 kr. inkl. moms

Frese ALPHA er ventilhuset til en dynamisk flowbegrænser, der holder flowet konstant i varme- og køleanlæg, også når trykket svinger. Reguleringsindsatsen vælges og bestilles separat.

  • Tilslutning: Muffe/muffe med indvendigt gevind i begge ender
  • Trykudtag: To trykudtag og blinddæksel
  • Differenstryk: 7–600 kPa; reguleringsindsats bestilles separat
  • Materiale: DZR-messing med O-ringe i EPDM

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406781038 Kategorier: ,

Beskrivelse

Frese ALPHA er ventilhuset til en dynamisk flowbegrænser til varme- og køleanlæg. Med en ALPHA-indsats monteret begrænses flowet til et bestemt niveau, også under skiftende trykforhold, så anlæggets hydroniske balance holdes. Ventilhuset har to trykudtag og blinddæksel, men leveres uden indsats, som vælges og bestilles separat.

Fordele

  • Fast flow uanset tryk: Indsatsen holder flowet på det indstillede niveau, også når trykket i anlægget svinger.
  • Rørlængde: Ingen krav til rørlængde før og efter ventilen.
  • Selvrensende indsats: Frese angiver, at indsatsen er selvrensende, og at en robust membran mellem de bevægelige dele fjerner friktion, støj og trykstød.
  • Glykolegnet: Glykolblandinger i enhver opløsning op til 50 % kan bruges, både ethylen og propylen.
  • Klar til indsats: Ventilhuset er forberedt til ALPHA-indsats type 30 eller 40, som vælges efter det ønskede flow og bestilles separat.

Passer den til dit anlæg?

Bruges til

  • Dynamisk flowregulering i varme- og køleanlæg, uanset skiftende trykforhold.
  • Typiske anvendelser: ventilatorkonvektorer, gulvvarmeanlæg, luftbehandlingscentraler (AHU) og udstyr til teknikrum.

Sådan vælger du

  • Denne udgave: muffe/muffe med to trykudtag og blinddæksel, til indsats type 30 og 40.
  • DN15
  • DN20

Montering

  • Ventilhuset leveres uden reguleringsindsats, som vælges efter det ønskede flow og bestilles separat.
  • Rørsystemet skal udluftes grundigt for at undgå luftlommer.
  • Medfølger: 2 trykudtag, Blinddæksel.
  • Medfølger ikke: Reguleringsindsats (type 30/40, bestilles separat).
Til installatøren
  • Indsatstype: Type 30 og 40 (bestilles separat i Frese’ indsatskatalog; medfølger ikke).
  • Trykudtag: To trykudtag og blinddæksel til måling af differenstryk.
  • Balancefunktion: Ændringer og udvidelser af anlægget påvirker ikke den hydrauliske balance i anlæggets andre dele.
  • Strengventiler: Frese angiver, at det ikke er nødvendigt at anvende strengreguleringsventiler i distributionsledningerne, hovedledningerne og tilførselsledningerne.
  • Vandbehandling: Rørsystemet skal udluftes grundigt for at undgå luftlommer; Frese anbefaler vandbehandling efter VDI 2035.
  • Driftsgrænser: PN25, -20…+120 °C, differenstrykområde 7–600 kPa.

Varianter

Ofte stillede spørgsmål

Er reguleringsindsatsen med?
Nej. Indsatsen vælges i Frese’ indsatskatalog og bestilles på særskilt nummer. Denne udgave bruger indsats type 30 og 40.

Kan der bruges glykol?
Ja, glykolblandinger i enhver opløsning op til 50 % kan anvendes, både ethylen og propylen.

Skal anlægget indreguleres igen, hvis det udvides senere?
Frese angiver, at ændringer og udvidelser af anlægget ikke påvirker den hydroniske balance i anlæggets andre dele.

Hvilket gevind har ventilhuset?
Indvendigt gevind efter ISO 228 i begge ender.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeALPHA ventilhus, muffe/muffe med trykudtag og blinddæksel
Frese kodenr.49-9031
DimensionDN25L
TilslutningIndvendigt gevind, ISO 228
TrykklassePN25
Differenstrykområde7–600 kPa
Medietemperatur-20…+120 °C
MedieVand og glykolblandinger (ethylen eller propylen) op til 50 %
VentilhusDZR messing, CW602N
PakningO-ringe EPDM
Indsatstype30, 40 (medfølger ikke)
Mål L / W / H115 / 63 / 112 mm
Nettovægtca. 1,45 kg
Mærke
Varenummer406781038
EAN5705564024824
