Beskrivelse

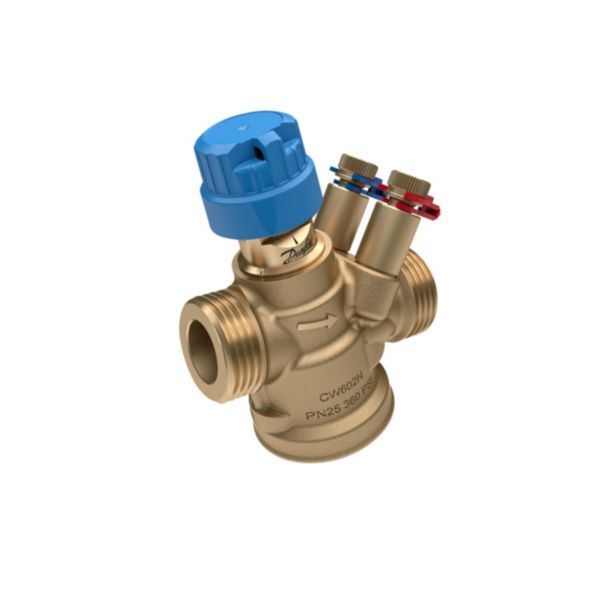

Danfoss AB-QM 4.0 DN 20 HF er en trykuafhængig reguleringsventil, der kombinerer automatisk flowbegrænsning og regulering i én ventil. Med motor bruges den til temperaturregulering med permanent automatisk afbalancering, fx på ventilatorkonvektorer, ventilationsanlæg og varmevekslere; uden motor bruges den som flowbegrænser, fx i 1-strengssystemer. Denne udgave har et nominelt flow (Qnom) på 1.900 l/h og 1″ udvendigt gevind (G 1A).
Fordele
- Trykuafhængig regulering: Den indbyggede trykregulator holder et konstant differenstryk over reguleringsdelen, så flowet ikke afhænger af trykudsving andre steder i anlægget.
- Pumpeenergi: Danfoss angiver, at den præcise flowbegrænsning giver det korrekte flow og kan reducere pumpens energiforbrug.
- Aflæsning og måling: Flowindstillingen kan altid aflæses, og flowet kan måles via målenipler.
- Materialer: Ventilhuset er i afzinkningsbestandig (DZR) messing, med membraner og O-ringe i EPDM.
- Styring: Ventilen passer til flere Danfoss-aktuatortyper til automatisk regulering, eller bruges uden motor som flowbegrænser.
Passer den til dit anlæg?
Bruges til
- Varme- og køleunits med variabelt flow: ventilatorkonvektorer, ventilationsanlæg, kølere, induktionsenheder, strålepaneler og varmevekslere – med motor som reguleringsventil med permanent automatisk afbalancering.
- Uden motor som automatisk flowbegrænser, fx i 1-strengssystemer.
- Strålevarme: Danfoss angiver, at AB-QM 4.0 bruges for at sikre korrekt fordeling af flow mellem flere strålevarmepaneler.
Sådan vælger du
- Denne variant: AB-QM DN 20 HF, Qmaks 1,9 m³/h, 1″ udvendigt gevind (G 1A).
- Mindre flow: AB-QM DN 15 LF, Qmaks 0,2 m³/h, 3/4″ udvendigt gevind (G 3/4 A)
- Mindre flow: AB-QM DN 15, Qmaks 0,65 m³/h, 3/4″ udvendigt gevind (G 3/4 A)
- Mindre flow: AB-QM DN 20, Qmaks 1,1 m³/h, 1″ udvendigt gevind (G 1A)
- Større flow: AB-QM DN 40, Qmaks 7,5 m³/h, 2″ udvendigt gevind (G 2A)
- Gevindnippel til rør: Danfoss AB-QM gevindnippel 3/4″ DN20
Montering
- Tilslutning: 1″ udvendigt gevind (G 1A) i begge ender, iht. ISO 228/1.
- Motor eller aktuator tilkøbes separat; motortilslutning M30 x 1,5 (Danfoss standard). AME 110 NL/NLX passer ifølge Danfoss til AB-QM DN 15 LF til DN 32 HF, og termoaktuator TWA-Q giver ifølge Danfoss mulighed for elektrisk at aktivere AB-QM-ventilen ved blæserstart.
- Uden motor bruges ventilen som ren flowbegrænser; flowet indstilles på den synlige skala.
- Gevindnippel til rør (R 1/2 til DN 15 og R 3/4 til DN 20) bestilles separat ved udvendigt gevind.
- Medfølger: målenipler.
- Medfølger ikke: Motor/aktuator – tilkøbes separat.
Til installatøren
- Reguleringsform: Reguleringsventilens karakteristik er lineær, men kan ændres til logaritmisk af motoren. Reguleringsområdet er 1:1000.
- Driftsgrænser: Medietemperatur -20…95 °C, differenstryk min. 25 kPa og maks. 600 kPa, trykklasse PN 25. Ved medietemperatur under 2 °C skal isdannelse på ventilspindlen forhindres, og Danfoss anbefaler derfor damptæt isolering.
- Vandkvalitet: Vand og vandblandinger til lukkede varme- og kølesystemer, jf. DIN EN 14868 anlægstype I; ved anlægstype II benyttes de relevante beskyttelsesforanstaltninger. Kravene i VDI 2035 del 1+2 eller BSRIA BG29 + BG50 skal overholdes.
- Opbevaring og transport: -40…70 °C.
- Placering: Monteres i forsynings- eller returrør.
- Lækrate og lukkefunktion: IEC 60534-4:2007 klasse IV med anbefalet motor; lukkefunktion iht. ISO 5208 klasse A – ingen synlig lækage.
Se alle tekniske specifikationer →
Varianter
- AB-QM 4.0 DN 15 LF, udvendigt gevind
- AB-QM 4.0 DN 15, udvendigt gevind
- AB-QM 4.0 DN 20, udvendigt gevind
- AB-QM 4.0 DN 15 LF, indvendigt gevind
- AB-QM 4.0 DN 15, indvendigt gevind
- AB-QM 4.0 DN 20, indvendigt gevind
Tilbehør
Danfoss AME 110 gearmotor1.029 kr. inkl. moms+
Danfoss AME 110 NL aktuator 24V, 0-10V, 082H81101.081 kr. inkl. moms+
Danfoss AMV 120, NL, 24V/12s/130N1.070 kr. inkl. moms+
Danfoss ABNM A5 termoaktuator LOG 24V ac. 5mm. 0-10V DC, NC801 kr. inkl. moms+
Danfoss AB-QM gevindnippel 3/4''. DN20. 003Z023349 kr. inkl. moms+
Danfoss union DN15. 1/2'' Omløber 1''145 kr. inkl. moms+
Danfoss gevindnipler, DN 20, G 1 omløber x R 3/4 udvendigt gevind, 2 stk. (003H6903)351 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke motorer passer til ventilen?
Danfoss angiver bl.a. AME 110 NL/NLX, AMV 110/120 NL, ABNM A5 og TWA-Q til AB-QM DN 15 LF til DN 32 HF. Motoren monteres på ventilens M30 x 1,5-tilslutning.
Kan ventilen bruges uden motor?
Ja. Uden motor bruges AB-QM som flowbegrænser, fx i 1-strengssystemer.
Hvad betyder DN 20 HF og ‘HF’ i navnet?
Danfoss’ egen produktside angiver ventilstørrelsen som ‘High flow DN 20 HF’. Denne udgave har et nominelt flow (Qnom) på 1.900 l/h ved 100 % indstilling.
Hvad følger med ventilen?
Denne udgave leveres med målenipler til flowmåling. Motor eller aktuator følger ikke med og tilkøbes separat.
