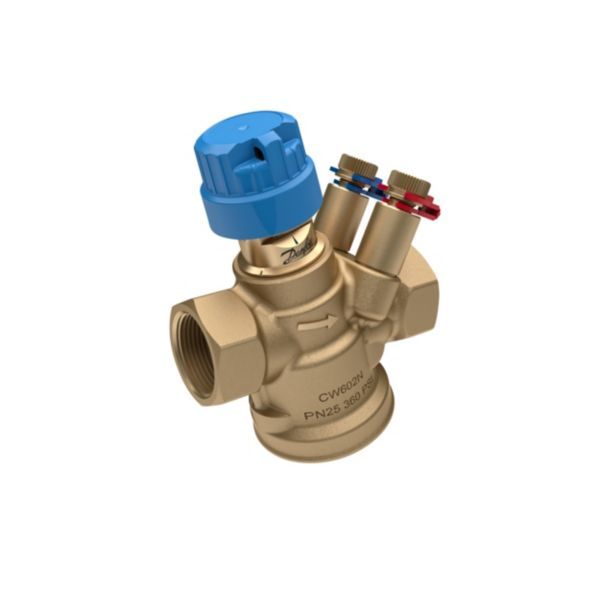

Danfoss AB-QM 4.0 DN 15 reguleringsventil, Rp 1/2 indvendigt gevind (003Z8301)

631 kr. inkl. moms

Trykuafhængig regulerings- og flowbegrænsningsventil (PICV). Ventilen holder automatisk det rette flow, uanset trykudsving i resten af anlægget.

  • Dimension: DN 15
  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2)
  • Regulering: Flowet indstilles direkte på ventilen og kan altid aflæses
  • Målenipler: Inkluderet til flowmåling

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406838106 Kategori:

Beskrivelse

Danfoss AB-QM 4.0 DN 15 er en trykuafhængig reguleringsventil, der kombinerer automatisk flowbegrænsning og regulering i én ventil. Med motor bruges den til temperaturregulering med permanent automatisk afbalancering på fx ventilatorkonvektorer, ventilationsanlæg og varmevekslere; uden motor bruges den som flowbegrænser, fx i 1-strengssystemer. Denne udgave har 1/2″ indvendigt gevind (Rp 1/2, ISO 7/1) og målenipler, og det nominelle flow er 650 l/h ved et minimumsdifferenstryk på 16 kPa.

Fordele

  • Flowbegrænsning: En indbygget trykregulator holder konstant differenstryk over reguleringsventilen, hvilket ifølge Danfoss sikrer fuld autoritet og automatisk flowbegrænsning.
  • Energiforbrug: Danfoss skriver, at præcis flowbegrænsning sikrer det korrekte flow og dermed et reduceret pumpeenergiforbrug.
  • Kontrol: Flowindstillingen er altid synlig – også med monteret aktuator – og flowet kan måles via måleniplerne.
  • Tilstopning: Danfoss angiver, at det membrandrevne design reducerer risikoen for tilstopning.
  • Idriftsætning: Ventilen kan fyldes og gennemskylles i begge retninger.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering med permanent automatisk afbalancering på varme- og køleunits: kølere, ventilationsanlæg, ventilatorkonvektorer, induktionsenheder, strålepaneler og varmevekslere – med motor monteret.
  • Uden motor som automatisk flowbegrænser, fx i 1-strengssystemer.
  • Strålevarmepaneler, hvor flowet skal fordeles korrekt mellem flere paneler.

Montering

  • Ventilen monteres med 1/2″ indvendigt gevind (Rp 1/2) i begge ender. Motor eller aktuator bestilles separat og monteres på ventilens M30 x 1,5-tilslutning; uden motor bruges ventilen som ren flowbegrænser.
  • Medfølger: Målenipler.
  • Medfølger ikke: Motor/aktuator (bestilles separat).
Til installatøren
  • Reguleringsform: En indbygget trykregulator opretholder et konstant differenstryk over reguleringsventilen, så flowet afhænger af den indstillede værdi og aktuatorens position – ikke af trykudsving i resten af anlægget.
  • Indstilling: Det maksimale flow stilles direkte på ventilen mellem 10 og 100 % af Qnom. Fabriksindstillingen er 100 % (skalatrin 10). Indstillingen er altid synlig, og flowet kan måles via måleniplerne.
  • Reguleringsområde: 1:1000. Reguleringsventilens karakteristik er lineær og kan ændres af motoren til logaritmisk.
  • Minimumsdifferenstryk: Ved min. differenstryk (16 kPa) opnår ventilen mindst 90 % af det nominelle flow.
  • Vandkvalitet: Flowmediet er vand og vandblandinger til lukkede varme- og kølesystemer efter anlægstype I i DIN EN 14868. Kravene i VDI 2035, del 1 + 2 eller BSRIA BG29 + BG50 skal overholdes.
  • Frostrisiko: Er medietemperaturen under 2 °C, skal isdannelse på ventilspindlen forhindres; Danfoss skriver, at ventilen derfor bør isoleres med damptæt isolering.
  • Glykol: Danfoss har testet AB-QM DN 15-100 for ydeevne og holdbarhed med ethylen- og propylenglykol i en koncentration på 50 %.
  • Monteringsposition: Forsynings- eller returrør.
  • Uden motor bruges ventilen som ren flowbegrænser, fx i 1-strengsanlæg; flowet indstilles på den synlige skala.
  • Opbevarings- og transporttemperatur: -40…70 °C.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer?
Bl.a. AME 110 NL/NLX, AMV 110/120 NL, ABNM A5 og TWA-Q passer til AB-QM DN 15 LF til DN 32 HF. Motoren monteres på ventilens M30 x 1,5-tilslutning.

Kan ventilen bruges uden motor?
Ja. Uden motor bruges AB-QM som flowbegrænser, fx i 1-strengssystemer.

Hvilken flowindstilling står ventilen på fra fabrikken?
Fra fabrikken står ventilen på 100 % af Qnom, altså skalatrin 10. Flowet kan skrues ned til 10 % af Qnom.

Hvor skal ventilen monteres?
På forsynings- eller returrøret, som angivet af Danfoss.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAB-QM 4.0 trykuafhængig reguleringsventil (PICV)
Danfoss kodenr.003Z8301
DimensionDN 15
TilslutningRp ½, 1/2" indvendigt gevind (ISO 7/1)
Qnom (100 %)650 l/h
FlowbegrænsningJa
Indstillingsområde10–100 % af Qnom (fabriksindstilling 100 %)
IndstillingsskalaJa, synlig med monteret aktuator
Reguleringsområde1:1000
VentilkarakteristikLineær (kan ændres af motor til logaritmisk)
TrykklassePN 25
Differenstrykmin. 16 kPa, maks. 600 kPa (ved min. differenstryk opnås mindst 90 % af Qnom)
Medietemperatur+2…95 °C (ned til -20 °C, men under 2 °C skal isdannelse på spindlen forhindres med damptæt isolering)
Opbevarings- og transporttemperatur-40…70 °C
FlowmedieVand og vandblanding til lukkede varme- og kølesystemer, anlægstype I efter DIN EN 14868
Vandring4 mm
MotortilslutningM30 x 1,5
MonteringspositionForsynings-/returrør
MåleniplerMed målenipler
Lækrate med anbefalede motorerIEC 60534-4:2007 klasse IV
LukkefunktionISO 5208 klasse A – ingen synlig lækage
VentilhusAfzinkningsbestandig (DZR) messing, CW 602N
Membraner og O-ringeEPDM
LukkestyrPPSU
FjedreW.Nr. 1.4310
Nettovægt0,546 kg
Bruttovægt0,612 kg
Mærke
Varenummer406838106
EAN5714279039689
