Beskrivelse

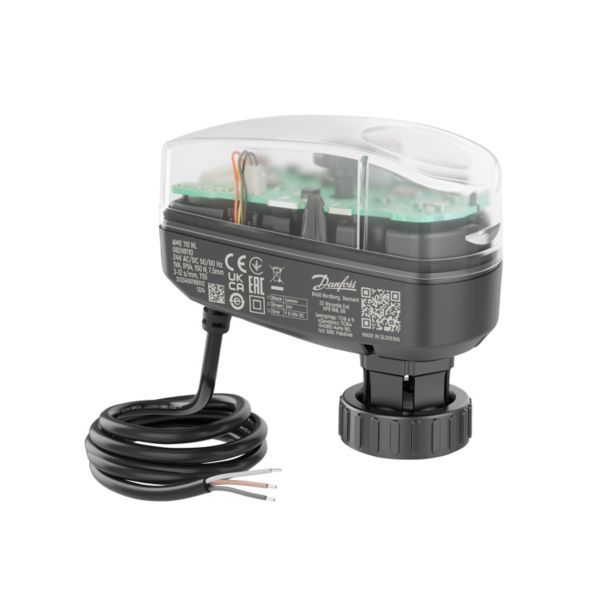

Danfoss AME 110 NL er en modulerende gearaktuator til AB-QM 4,0 i DN 15-32. Den styres med 0(2)–10 V eller 0(4)–20 mA og forsynes med 24 V AC/DC. Hastighed og karakteristik vælges med DIP-switche.
Fordele
- Modulerende styring: Reguleres med et spændings- eller strømsignal fra regulatoren.
- Valgfri karakteristik: Lineær eller logaritmisk, valgt med en DIP-switch.
- Hastighed: Normal eller hurtig gang vælges med en DIP-switch.
- Overvågning: En LED-bjælke viser position, status og alarmer.
- Sikkerhed: Registrerer kabelbrud og manglende styresignal, når det signalområde, der starter over nul, er valgt.
- Kapsling: IP54 i alle monteringspositioner.
Passer den til dit anlæg?
Bruges til
- Aktuator til Danfoss’ trykuafhængige reguleringsventil AB-QM i DN 15-32.
- Styrer vandforsyningen til ventilatorkonvektorer, kølebafler, induktionsenheder, mindre eftervarme- og efterkøleflader, ventilationsaggregater og andre terminalenheder til zoneregulering – med varmt eller koldt vand.
- Loftstrålepaneler og ventilatorkonvektorer forsynet med 2 eller 4 rør (varme og/eller køling).
Sådan vælger du
- Denne variant: AME 110 NL, uden positionsfeedback, 24 V AC/DC, 0(2)–10 V eller 0(4)–20 mA, 1,5 m kabel.
- AME 110 NLX med 0–10 V positionsfeedback
- Passer til fx AB-QM 4,0 DN 15
- Passer til fx AB-QM 4,0 DN 20
Montering
- Monteres uden værktøj på AB-QM-ventilen; aktuatoren leveres med spindlen helt oppe, så den mekaniske tilslutning er lettere.
- Ved idriftsætning gennemløber aktuatoren en elektronisk kalibrering, hvor ventilens åbne- og lukkepunkt registreres.
- Medfølger: 1,5 m halogenfrit tilslutningskabel.
Til installatøren
- Styresignal: 0(2)–10 V DC eller 0(4)–20 mA; DIP-switch vælger spændings- eller strømindgang, signalområde (0–10 V/2–10 V eller 0–20 mA/4–20 mA), virkemåde (direkte/invers) og hastighed (12 eller 3 s/mm).
- Kalibrering: Automatisk elektronisk kalibrering ved opstart registrerer ventilens åbne- og lukkepunkt.
- Nulstillingsknap: Et kort tryk (under 1 sekund) starter kalibreringen; holdes knappen inde i 2 sekunder, skiftes LED-visningen til eller fra; holdes den inde i 4 sekunder, åbner ventilen helt i 90 minutter (skylletilstand).
- Anti-blokering: Funktionen vælges med DIP-switch 6; aktuatoren bevæger ventilen 2 mm op og ned og motionerer den hver syvende dag, så den ikke sætter sig fast i perioder uden varme eller køling.
- Håndbetjening: Aktuatoren kan betjenes manuelt ved strømsvigt eller service. Forsyningen skal afbrydes først, og kabel og dæksel skal sidde korrekt bagefter – ellers påvirkes IP54-klassen.
- Lukkekraft: Nominel lukkekraft 150 N. Danfoss oplyser, at lukkekraften ved brug under 0 °C i værste fald kan falde til mindst 120 N; for AB-QM-ventiler er det stadig over kravet, men det skal vurderes ved brug på andre ventiler end AB-QM.
- Driftsgrænser: Maks. medietemperatur 95 °C, omgivelsestemperatur -10…55 °C, opbevarings- og transporttemperatur -40…70 °C, relativ luftfugtighed 95 % RF ikke-kondenserende.
- Frost: Danfoss angiver, at aktuatoren kan bruges under 2 °C medie- eller omgivelsestemperatur, hvis isdannelse på spindlen forhindres – ventil- og aktuatorhals skal isoleres damptæt, eller der skal bruges en spindelvarmer.
- Nøjagtighed: Positionsnøjagtighed ±0,1 mm; slagopløsning 4000 trin ved 100 % ventilindstilling og 450 trin ved den korteste ventilslagslængde (10 %).
- Kabel: 1,5 m halogenfrit tilslutningskabel til regulatoren. Danfoss oplyser, at aktuatoren også fås med 2,5 m og 5 m kabel under andre kodenumre.
Se alle tekniske specifikationer →
Passer til
- AB-QM 4.0 DN 15 LF, udvendigt gevind
- AB-QM 4.0 DN 15, udvendigt gevind
- AB-QM 4.0 DN 20, udvendigt gevind
- AB-QM 4.0 DN 20 HF, udvendigt gevind
- AB-QM 4.0 DN 15 LF, indvendigt gevind
- AB-QM 4.0 DN 15, indvendigt gevind
- AB-QM 4.0 DN 20, indvendigt gevind
Varianter
Ofte stillede spørgsmål
Hvad er forskellen på AME 110 NL og NLX?
NLX-udgaven har et 0–10 V feedbacksignal (blå leder), som viser aktuatorens position. AME 110 NL har ikke feedbacksignal.
Følger der et kabel med?
Ja, et 1,5 m halogenfrit tilslutningskabel. Danfoss oplyser, at aktuatoren også fås med 2,5 m og 5 m kabel under andre kodenumre.
Kan aktuatoren køre manuelt ved strømsvigt?
Ja. Danfoss angiver håndbetjening som en servicefunktion ved strømsvigt eller vedligeholdelse – forsyningen skal afbrydes, før dækslet tages af.
Dokumentation
- Datablad AME 110 NL / AME 120 NL PDF · 809 KB
- Datablad Gear actuators, AME 110 NL/ AME 110 NLX (engelsk) PDF · 1017 KB
- Brochure AB-QM PICVs and actuators PDF · 3,2 MB
- Brochure AME 110NL/X 2nd generation product leaflet PDF · 854 KB
- Brochure Infographic | AME 110NL/X 1st and 2nd generation comparison PDF · 2,3 MB
- Driftsvejledning AME 110 NL/NLX (from production date 12.2024) PDF · 2,0 MB
- Driftsvejledning AME 110 NL/NLX (old generation) PDF · 2,0 MB
- Katalog Design Support Center | Design services for hydronic HVAC systems PDF · 3,6 MB
- Produkt miljøerklæring EPD AME 110 NL/NLX PDF · 2,8 MB
- EU-overensstemmelseserklæring Danfoss EU PDF · 233 KB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
