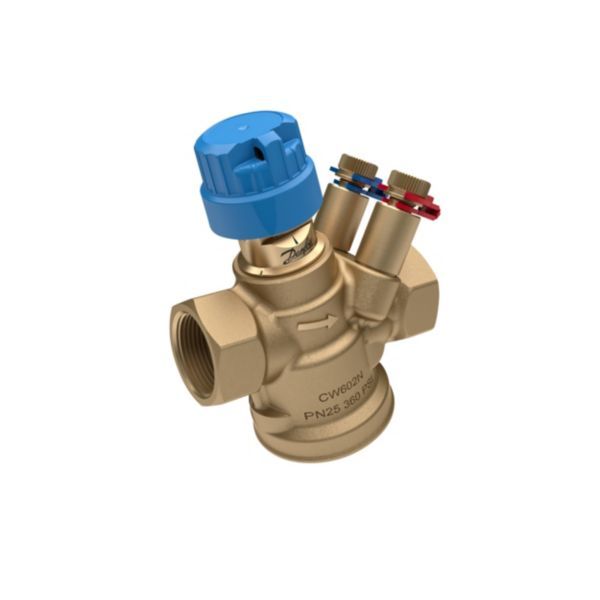

Danfoss AB-QM 4.0 DN 15 LF reguleringsventil, Rp 1/2 indvendigt gevind (003Z8300)

764 kr. inkl. moms

Trykuafhængig regulerings- og flowbegrænsningsventil (PICV), der holder flowet konstant uanset trykudsving andre steder i anlægget.

  • Type: Trykuafhængig regulerings- og flowbegrænsningsventil (PICV), DN 15 LF
  • Flow: Qnom 200 l/h ved fuld indstilling
  • Tilslutning: Rp ½ indvendigt gevind · PN 25
  • Målenipler: Med målenipler til flowmåling

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406838102 Kategori:

Beskrivelse

Danfoss AB-QM 4.0 DN 15 LF er en trykuafhængig reguleringsventil, der kombinerer automatisk flowbegrænsning og regulering i én ventil. Med motor bruges den typisk til temperaturregulering med permanent automatisk afbalancering på fx ventilatorkonvektorer, ventilationsanlæg og varmevekslere; uden motor bruges den som flowbegrænser, fx i 1-strengssystemer. Denne udgave har Qnom 200 l/h ved fuld indstilling, 1/2″ indvendigt gevind, Rp ½ (ISO 7/1), og målenipler.

Fordele

  • To funktioner i én ventil: regulering og automatisk indregulering/flowbegrænsning med fuld autoritet.
  • Pumpeenergi: Ifølge Danfoss sikrer præcis flowbegrænsning det korrekte flow på det rigtige tidspunkt og dermed et reduceret pumpeenergiforbrug.
  • Indregulering: Flowindstillingen er altid synlig, og flowet kan måles via måleniplerne.
  • Materialer: Ventilhus i afzinkningsbestandig DZR-messing, membraner og O-ringe i EPDM.

Passer den til dit anlæg?

Bruges til

  • Varme- og køleunits med variabelt flow: ventilatorkonvektorer, ventilationsanlæg, kølere, induktionsenheder, strålepaneler og varmevekslere – med motor som reguleringsventil med permanent automatisk afbalancering.
  • Uden motor som automatisk flowbegrænser, fx i 1-strengssystemer.

Montering

  • Motor eller aktuator bestilles separat; motortilslutning M30 x 1,5 (Danfoss standard). Danfoss angiver, at AME 110 NL/NLX, AMV 110/120 NL, ABNM A5 og TWA-Q passer til AB-QM DN 15 LF til DN 32 HF.
  • Uden motor bruges ventilen som ren flowbegrænser; flowet indstilles på den synlige skala.
  • Tilslutningen er 1/2″ indvendigt gevind, Rp ½ (ISO 7/1).
Til installatøren
  • En indbygget differenstrykregulator holder et konstant differenstryk over reguleringsdelen, så flowet kun afhænger af indstillingen og aktuatorens position – ikke af trykudsving i resten af anlægget.
  • Det maksimale flow stilles direkte på ventilen mellem 10 og 100 % af Qnom; indstillingen kan altid aflæses, og flowet måles via måleniplerne.
  • Ved minimum differenstryk opnår ventilen mindst 90 % af det nominelle flow (Danfoss’ datablad, fodnote 3).
  • Uanset indstillingen kan ventilen modulere til under 1 % af det indstillede flow.
  • Flowmediet er vand og vandblandinger til lukkede varme- og kølesystemer efter anlægstype I i DIN EN 14868; kravene i VDI 2035 del 1 + 2 eller BSRIA BG29 + BG50 skal overholdes.
  • Opbevarings- og transporttemperatur -40…70 °C.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer?
Danfoss angiver AME 110 NL/NLX, AMV 110/120 NL, ABNM A5 og TWA-Q til AB-QM DN 15 LF til DN 32 HF. Motoren monteres på ventilens M30 x 1,5-tilslutning.

Kan ventilen bruges uden motor?
Ja. Uden motor bruges AB-QM som flowbegrænser, fx i 1-strengssystemer.

Hvilket differenstryk kræver ventilen for at virke korrekt?
Mellem 16 og 600 kPa over reguleringsdelen ifølge Danfoss’ datablad.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAB-QM 4.0 trykuafhængig reguleringsventil (PICV)
ModelAB-QM 4.0
Danfoss kodenr.003Z8300
DimensionDN 15 LF (low flow)
Tilslutning1/2" indvendigt gevind, Rp ½ (ISO 7/1)
FlowområdeQnom 200 l/h ved 100 % indstilling
Indstillingsområde10–100 % af Qnom, reguleringsområde 1:1000
IndstillingsskalaJa
TrykklassePN 25
Differenstrykmin. 16 kPa, maks. 600 kPa
Medietemperatur-20…95 °C (under +2 °C skal ventilen isoleres damptæt, så isdannelse på ventilspindlen forhindres)
MedieVand og vandblanding til lukkede varme- og kølesystemer (anlægstype I iht. DIN EN 14868); kravene i VDI 2035 del 1 + 2 eller BSRIA BG29 + BG50 skal overholdes
GlykolAB-QM DN 15-100 er testet med ethylen- og propylenglykol i 50 % koncentration
Vandring4 mm
KarakteristikLineær (kan ændres til logaritmisk af motoren)
LæktabMed anbefalede motorer: IEC 60534-4:2007 klasse IV
LukkefunktionJa – iht. ISO 5208 klasse A, ingen synlig lækage
VentilhusAfzinkningsbestandig DZR-messing (CW 602N)
AktuatortilslutningM30 x 1,5
MembranEPDM (membraner og O-ringe)
MåleniplerMed målenipler
MonteringspositionForsynings-/returrør
Opbevarings- og transporttemperatur-40…70 °C
Nettovægt0,557 kg
Bruttovægt0,622 kg
Mærke
Varenummer406838102
EAN5714279039580
