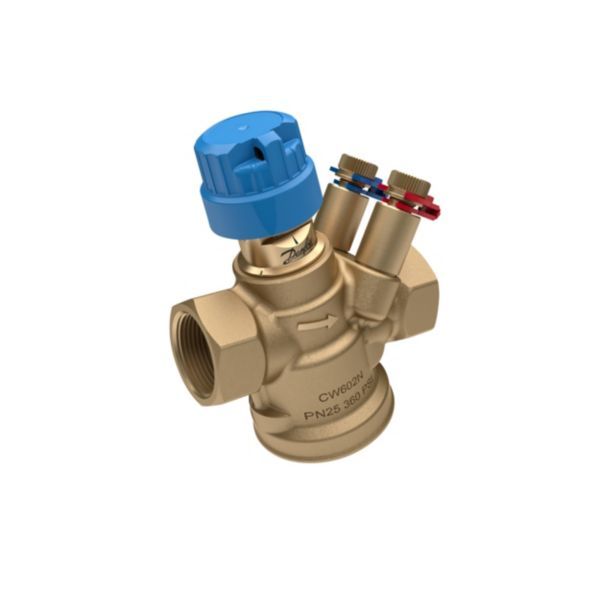

Danfoss AB-QM 4.0 DN 20 reguleringsventil, Rp 3/4 indvendigt gevind (003Z8303)

758 kr. inkl. moms

Danfoss AB-QM er en trykuafhængig regulerings- og flowbegrænsningsventil (PICV) til varme- og køleanlæg med variabelt flow. Den holder automatisk det indstillede flow, uanset trykudsving i resten af anlægget.

  • Størrelse: DN 20
  • Tilslutning: 3/4″ indvendigt gevind (Rp ¾)
  • Målenipler: Med målenipler til måling af flowet
  • Regulering: Med motor regulerer den temperaturen; uden motor er den en flowbegrænser

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406838111 Kategori:

Beskrivelse

Danfoss AB-QM 4.0 DN 20 er en trykuafhængig reguleringsventil, der kombinerer automatisk flowbegrænsning og regulering i én ventil: en indbygget trykregulator holder et konstant differenstryk over reguleringsventilen, hvilket giver fuld ventilautoritet og automatisk flowbegrænsning. Med motor bruges den typisk til temperaturregulering med permanent automatisk afbalancering på fx ventilatorkonvektorer, ventilationsanlæg og varmevekslere; uden motor bruges den som flowbegrænser, fx i 1-strengssystemer. Denne udgave har Qnom 1.100 l/h ved 100 % indstilling, 3/4″ indvendigt gevind (Rp ¾, ISO 7/1) og målenipler.

Fordele

  • Regulering og flowbegrænsning: Kombinerer automatisk indregulering/flowbegrænsning og regulering i én ventil med fuld autoritet.
  • Pumpeenergi: Præcis flowbegrænsning giver det korrekte flow på det rigtige tidspunkt og et lavere pumpeenergiforbrug.
  • Aflæsning og måling: Flowindstillingen kan altid aflæses, også med monteret aktuator, og flowet kan måles via målenipler.
  • Materiale: Ventilhuset er af afzinkningsbestandig DZR-messing; membraner og O-ringe er af EPDM.
  • Tilstopning: Ifølge Danfoss reducerer det membrandrevne design risikoen for tilstopning.
  • Service: Ventilen kan fyldes og gennemskylles i begge retninger og monteres i fremløbs- eller returrøret.

Passer den til dit anlæg?

Bruges til

  • Varme- og køleunits med variabelt flow: ventilatorkonvektorer, ventilationsanlæg, kølere, induktionsenheder, strålepaneler og varmevekslere – med motor som reguleringsventil med permanent automatisk afbalancering.
  • Uden motor som automatisk flowbegrænser, fx i 1-strengssystemer.
  • Strålevarmepaneler, hvor flowet skal fordeles korrekt mellem flere paneler.
  • Danfoss angiver, at AB-QM også kan bruges i industrielle køleanlæg.

Montering

  • Motor eller aktuator bestilles separat; motortilslutning M30 x 1,5 (Danfoss standard). AME 110 NL/NLX, AMV 110/120 NL, ABNM A5 og TWA-Q passer til AB-QM DN 15 LF til DN 32 HF.
  • Uden motor bruges ventilen som ren flowbegrænser; flowet indstilles på den synlige skala.
  • Af hensyn til lukkefunktionen ved service kan ventilen monteres i enten fremløbs- eller returrøret.
  • Medfølger ikke: Motor eller aktuator – bestilles separat.
Til installatøren
  • Reguleringsformer: Med motor er ventilen en reguleringsventil med fuld autoritet og automatisk indreguleringsfunktion/flowbegrænsning; uden motor bruges den som ren flowbegrænser.
  • Flowindstilling: Skalaen går fra 0 (0 %) til 10 (100 % af Qnom); fabriksindstillingen er 100 % (skalatrin 10). Uanset indstillingen kan ventilen modulere til under 1 % af det indstillede flow.
  • Differenstryk: ∆pmin 16 kPa, ∆pmaks 600 kPa. Ved min. differenstryk opnår ventilen minimum 90 % af det nominelle flow.
  • Vandkvalitet: Vand eller vandblanding til lukkede varme- og kølesystemer, anlægstype I for DIN EN 14868. Ved anlægstype II skal de relevante beskyttelsesforanstaltninger benyttes, og kravene i VDI 2035 del 1+2 eller BSRIA BG29+BG50 skal overholdes. AB-QM DN 15–100 er testet for ydeevne og holdbarhed med ethylen- og propylenglykol i en koncentration på 50 %; højere koncentrationer er mulige, men Danfoss henviser til kølemiddelleverandøren for oplysninger om kompatibiliteten.
  • Medietemperatur: 2–95 °C. Er medietemperaturen under 2 °C, skal isdannelse på ventilspindlen forhindres, og ventilen bør isoleres med damptæt isolering; ventilen kan da bruges ned til -20 °C.
  • Reguleringsforhold: 1:1000, med lineær karakteristik (kan ændres af motor til logaritmisk).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Danfoss angiver bl.a. AME 110 NL/NLX, AMV 110/120 NL, ABNM A5 og TWA-Q til AB-QM DN 15 LF til DN 32 HF. Motoren monteres på ventilens M30 x 1,5-tilslutning.

Kan ventilen bruges uden motor?
Ja. Uden motor bruges AB-QM som ren flowbegrænser, fx i 1-strengssystemer.

Kan ventilen monteres i fremløbet?
Ja. Af hensyn til lukkefunktionen ved service kan den monteres i enten fremløbs- eller returrøret.

Hvilken vandkvalitet kræver ventilen?
Vand eller vandblanding til lukkede varme- og kølesystemer efter DIN EN 14868 anlægstype I; ved anlægstype II eller glykol over 50 % gælder yderligere krav fra Danfoss.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAB-QM 4.0 trykuafhængig flowbegrænser- og reguleringsventil (PICV)
ModelAB-QM 4.0
Danfoss kodenr.003Z8303
DimensionDN 20
TilslutningRp ¾, indvendigt gevind (ISO 7/1)
MåleniplerJa
FlowområdeQnom (100 %) 1.100 l/h
ForindstillingIndstillingsskala 0–10; fabriksindstilling 100 % (skalatrin 10)
Indstillingsområde10–100 %
TrykklassePN 25
Maks. differenstryk600 kPa (min. differenstryk 16 kPa)
Reguleringsforhold1:1000
Medietemperatur2–95 °C (ned til -20 °C, hvis isdannelse på ventilspindlen forhindres og ventilen isoleres med damptæt isolering)
Opbevarings- og transporttemperatur-40…70 °C
MedieVand og vandblanding til lukkede varme- og kølesystemer, anlægstype I (DIN EN 14868); testet med ethylen- og propylenglykol i en koncentration på 50 %
Vandring4 mm
KarakteristikLineær (kan ændres af motor til logaritmisk)
MonteringspositionForsynings- eller returrør
LæktabIEC 60534-4:2007 klasse IV med anbefalet motor
LukkefunktionISO 5208 klasse A – ingen synlig lækage
VentilhusDZR-messing (CW 602N)
VentilsædeAfzinkningsbestandig (DZR) messing
VentilkeglePPSU
LukkerAfzinkningsbestandig (DZR) messing
LukkestyrPPSU
FjedersupportPPSU
FjedreW.Nr. 1.4310
AktuatortilslutningM30 x 1,5 (motortilslutning)
MembranEPDM (membraner og O-ringe)
PlastdeleABS
Nettovægt0,664 kg
Bruttovægt0,736 kg
Mærke
Varenummer406838111
EAN5714279039757
