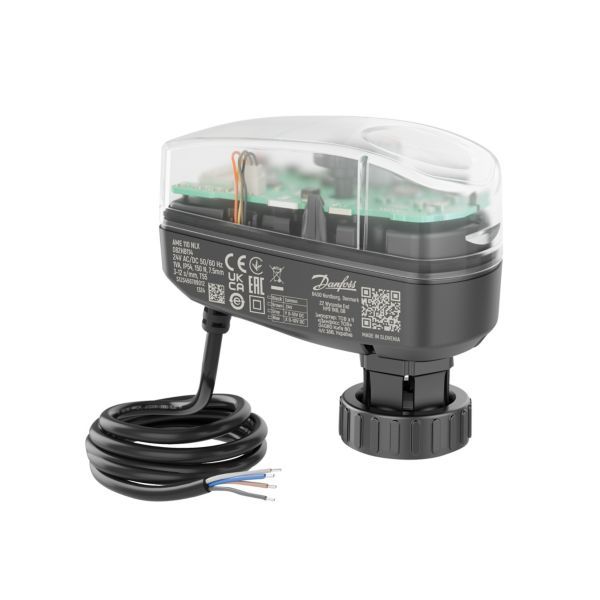

Danfoss AME 110 gearmotor

1.029 kr. inkl. moms

Modulerende gearaktuator med positionsfeedback til Danfoss AB-QM-ventiler. Styres med spænding eller strøm og tilpasses med DIP-switche.

  • Styring: Modulerende, med positionsfeedback, til Danfoss AB-QM-ventiler
  • Forsyning: 24 V AC/DC
  • Vandring: 7,5 mm
  • Kabel: 1,5 m halogenfrit kabel

Levering 1–3 hverdage

Varenummer (SKU): 460946644 Kategori:

Beskrivelse

Danfoss AME 110 NLX er en modulerende gearaktuator til AB-QM DN 15–32. Den styres med 0(2)–10 V eller 0(4)–20 mA, forsynes med 24 V AC/DC og leveres som standard med 1,5 m halogenfrit kabel. NLX-udgaven har et 0–10 V feedbacksignal, der viser aktuatorens aktuelle position, og hastighed og karakteristik vælges med DIP-switche.

Fordele

  • Præcis positionering: Danfoss angiver en positionsnøjagtighed på ± 0,1 mm.
  • Overvågning: Feedbacksignalet (0–10 V) viser aktuatorens aktuelle position.
  • Blokeringssikring: Anti-sticking-funktionen bevæger ventilen hver 7. dag i perioder, hvor der ikke kaldes på varme eller køl, så ventilen ikke sætter sig fast.
  • Gennemskylning: Flushing-funktionen åbner ventilen helt i 90 minutter, så snavs under ventilkeglen kan skylles væk.
  • Montering: Ingen værktøjer er nødvendige, og aktuatoren kalibrerer selv ventilens slaglængde ved opstart.

Passer den til dit anlæg?

Bruges til

  • Aktuator til Danfoss’ trykuafhængige reguleringsventil AB-QM i DN 15–32.
  • Styrer vandforsyningen til ventilatorkonvektorer, kølebafler, induktionsenheder, mindre eftervarme- og efterkøleflader, ventilationsaggregater og andre terminalenheder til zoneregulering – med varmt eller koldt vand.
  • Strålevarmepaneler og ventilatorkonvektorer med 2 eller 4 rør.

Sådan vælger du

Montering

  • Monteres uden værktøj på AB-QM-ventilen; aktuatoren leveres med spindlen helt oppe for at gøre den mekaniske tilslutning lettere.
  • Ved idriftsætning gennemløber aktuatoren en elektronisk kalibrering med registrering af ventilens slaglængde.
  • Medfølger: 1,5 m halogenfrit tilslutningskabel.
Til installatøren
  • DIP 1-2 (U/I, 0/2): Vælger styresignaltype og -område – spænding 0–10 V eller 2–10 V, strøm 0–20 mA eller 4–20 mA.
  • DIP 3 (D/I): Direkte eller inverteret virkemåde – spindlen trækkes ind ved stigende spænding (direkte) eller skydes ud (inverteret).
  • DIP 4 (NORMAL/FAST): Hastighed 12 s/mm (normal) eller 3 s/mm (hurtig).
  • DIP 5 (LOG/LIN): Lige procent (LOG, fabriksindstilling) eller lineær (LIN) flowkarakteristik.
  • DIP 6 (ASTK): Anti-sticking-funktion – aktuatoren bevæger ventilen 2 mm op og ned hver 7. dag for at forhindre blokering.
  • Reset-knap: Kort tryk (under 1 sekund) starter kalibrering; 2 sekunder skifter LED-indikation til/fra; 4 sekunder aktiverer flushing (ventilen åbnes helt i 90 minutter).
  • Lave temperaturer: Aktuatoren kan ifølge Danfoss bruges under 2 °C medie- eller omgivelsestemperatur, hvis isdannelse på spindelen forhindres – ventil og aktuatorhals isoleres med damptæt isolering, eller der bruges en spindelvarmer.

Passer til

Varianter

Ofte stillede spørgsmål

Hvad er forskellen på AME 110 NL og NLX?
NLX-udgaven har et 0–10 V feedbacksignal (blå leder), som viser aktuatorens position. AME 110 NL har ikke feedbacksignal.

Følger kablet med aktuatoren?
Ja, et 1,5 m halogenfrit kabel følger med som standard.

Hvordan vælges karakteristikken?
Fra fabrikken kører aktuatoren med lige procent-karakteristik (LOG). Med DIP-switch 5 skiftes til lineær (LIN).

Hvad gør anti-sticking-funktionen?
Når den er aktiveret, bevæger aktuatoren ventilen 2 mm op og ned hver 7. dag, så den ikke sætter sig fast.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAME 110 NLX, modulerende, 2. generation
ModelAME 110 NLX
Danfoss kodenr.082H8114
Kompatible ventilerAB-QM DN 15–32
Medietemperaturmaks. 95 °C
Omgivelsestemperatur-10…55 °C
Opbevarings- og transporttemperatur-40…70 °C
Relativ fugtighedmaks. 95 % RH, ikke-kondenserende (EN 60730-1)
Forsyningsspænding24 V AC/DC (±20 %), 50/60 Hz
Styresignal (Y)0(2)–10 V (Ri = 110 kΩ) eller 0(4)–20 mA (Ri = 500 Ω)
Feedbacksignal (X)0(2)–10 V, ± 0,1 V
Effekt1,2 W (DC) / 2,9 VA (AC) ved 12 s/mm; 1,4 W (DC) / 3,4 VA (AC) ved 3 s/mm; standby: 0,4 W (DC) / 1,1 VA (AC)
Hastighed12 s/mm (fabriksindstillet), 3 s/mm (valgfri via DIP-switch)
Vandring7,5 mm
Opløsning4.000 trin ved 100 % ventilindstilling, 450 trin ved 10 % ventilindstilling
Positionsnøjagtighed± 0,1 mm
Nominel lukkekraft150 N (min. 120 N under 0 °C)
KarakteristikLige procent (LOG, fabriksindstilling) eller lineær (LIN), valgt med DIP-switch
Kabellængde1,5 m (halogenfrit)
KapslingsklasseIP54 (alle positioner), beskyttelsesklasse II
GodkendelseEN 60730-1, EN 60730-2-14 (EMC-direktiv 2014/30/EU, lavspændingsdirektivet); RoHS 2011/65/EU, EN IEC 63000
Nettovægt0,293 kg
Bruttovægt0,337 kg
Mærke
Varenummer460946644
EAN5715162792766
