Beskrivelse

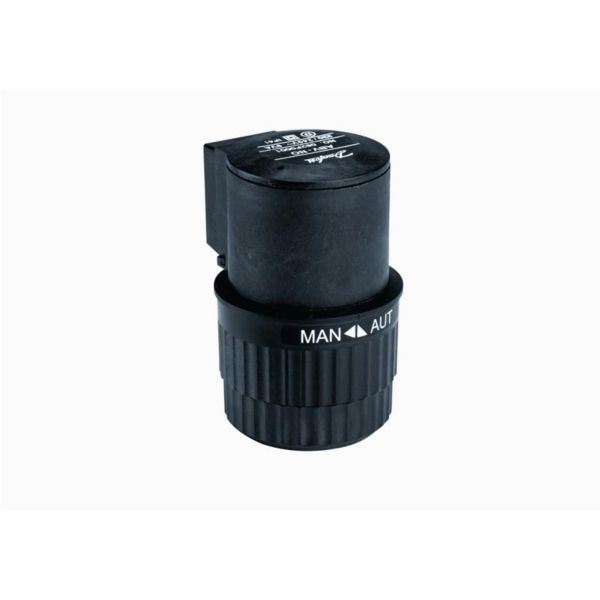

Danfoss ABV er en termomotor fra Danfoss’ program af motorer til sædeventiler, med 2-punkts styresignal. Denne udgave er NO (normalt åben) og forsynes med 230 V AC, 50/60 Hz.
Fordele
- Flere ventiltyper: Passer til Danfoss’ 2-vejsventiler RAV, VMA og VMT og 3-vejsventilerne VMV og KOVM.
- Styresignal: Aktuatoren styres med et 2-punkts signal (on/off) fra en termostat eller regulator.
- Montering: Danfoss angiver, at aktuatoren kan monteres i alle positioner.
- Omgivelser: Aktuatoren er beregnet til omgivelsestemperaturer på 0–60 °C.
Passer den til dit anlæg?
Bruges til
- On/off-styring af små Danfoss sædeventiler (RAV, VMA, VMT, VMV og KOVM) – fx zoneventiler, gulvvarmeanlæg, brugsvandsanlæg, fremløbstemperatur og fjernvarmeanlæg.
Sådan vælger du
- Denne variant: ABV NO (normalt åben), 230 V. På 2-vejsventiler er ventilen åben, når aktuatoren er deaktiveret.
- Normalt lukket i stedet: ABV NC 230 V
- 3-vejsventil til aktuatoren: VMV DN 20 med M30-hals
Montering
- Styres af en termostat eller regulator med 2-punkts udgang (on/off); ventilen bestilles separat.
- Aktuatoren kan monteres i alle positioner.
Til installatøren
- Styresignal: 2-punkts (on/off), hastighed 540 s/mm.
- Spindelvandring: Tid for fuld spindelvandring er 10–12 min, og maks. tilladt spindelvandring er 4 mm.
- Kapsling: IP41. Omgivelsestemperatur 0–60 °C, opbevaringstemperatur -40…70 °C.
- Funktion: Indbygget manuel betjening og indbygget kv-begrænsning. Montering i alle positioner.
- Sikkerhed: Danfoss angiver “Sikkerhedsfunktion: Nej” og hverken fjeder opadgående eller fjeder nedadgående (retur).
- Gyldige anvendelser (Danfoss’ anvendelsestabel): NO-versionen er angivet til blandesløjfesystem, fjernvarme-varmeveksler, zoneregulering og varmtvandsbeholder sammen med RAV, VMT og VMA; til kedelshunt (3-vejs) og blandesløjfesystem sammen med VMV; og til varmtvandsbeholder sammen med KOVM. Danfoss skriver, at kun de anvendelser, der står i tabellen, er gyldige.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvad betyder NO?
NO står for normalt åben. Danfoss angiver, at typen refererer til ventilens position, når aktuatoren er deaktiveret: på 2-vejsventiler (RAV, VMA, VMT) er ventilen åben, og på 3-vejsventiler (VMV, KOVM) er A-AB lukket og B-AB åben.
Kan den betjenes manuelt, og hvor hurtigt bevæger den sig?
Den har indbygget manuel betjening. Danfoss angiver en hastighed på 540 s/mm og en tid for fuld spindelvandring på 10–12 minutter.
Hvilke ventiler kan den styre?
Danfoss’ små sædeventiler RAV, VMA, VMT, VMV og KOVM, on/off-styret.
Hvor meget strøm bruger den, og hvad er kapslingen?
9 W ved 230 V AC, kapsling IP41.
Dokumentation
- Datablad Elektriske aktuatorer, ABV PDF · 765 KB
- Datablad Electrical actuators, ABV (PDF, engelsk) PDF · 445 KB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning ABV-NC PDF · 471 KB
- Driftsvejledning ABV-NO PDF · 392 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
