Beskrivelse

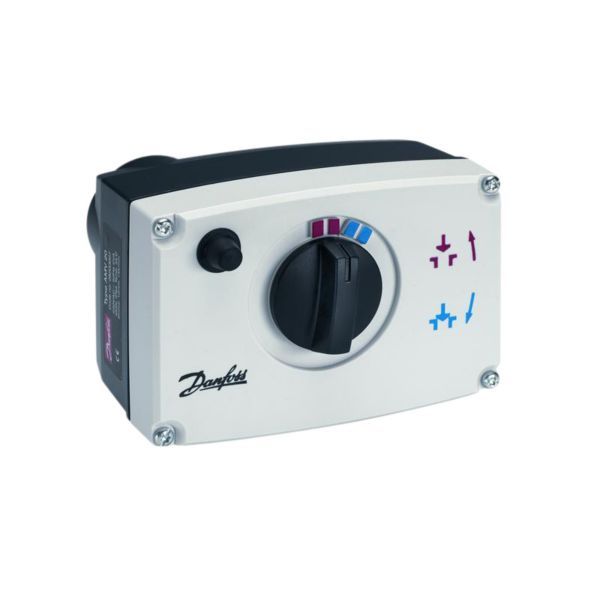

Danfoss AMV 20 er en elektrisk aktuator (ventilmotor) til 3-punkt styring af Danfoss-reguleringsventiler. Den forsynes med 230 V AC, har 450 N lukkekraft og 10 mm slaglængde. Motoren bruges sammen med VS-, VM-, VB- og AVQM-ventiler.
Fordele
- Automatisk tilpasning: Motoren tilpasser automatisk slaglængden til ventilens endepositioner – kortere idriftsætning.
- Sikkerhed: Belastningsafhængige endestopkontakter sikrer, at motor og ventil ikke udsættes for overbelastning.
- Manuel betjening: Motoren har manuel overstyring, så spindelen kan føres mod åben eller lukket uden signal fra regulatoren.
- Montering: Monteres på ventilhuset med en monteringsring uden værktøj – ingen behov for ekstra beslag.
Passer den til dit anlæg?
Bruges til
- Elektrisk motor til Danfoss reguleringsventiler. Danfoss angiver fjernvarme som applikation og fører AMV 10/20/30 under aktuatorer til sædeventiler uden sikkerhedsfunktion.
- AMV 20 anvendes hovedsageligt med VS-, VM-, VB- og AVQM-ventiler og styres 3-punkt fra en regulator.
Sådan vælger du
- Denne variant: AMV 20, 230 V AC, 3-punkt styring, 450 Nlængde og 15 s/mm.
- AMV 10, 24 V AC (300 N, 14 s/mm)
- AMV 10, 230 V AC (300 N, 14 s/mm)
- AMV 30, 230 V AC (450 N, 3 s/mm)
- Ventiler til AMV 20/30 ifølge Danfoss: VS2 (DN 15–25), VM2 (DN 15–50), VB2 (DN 15–50) og AVQM – fx VM2 DN 25, kvs 6,3
- Skal motoren lukke ventilen ved strømudfald (sikkerhedsfunktion efter DIN EN 14597), findes AMV 13, AMV 23 og AMV 33 i Danfoss-programmet. Denne motor har ikke sikkerhedsfunktion.
- Modulerende styring i stedet for 3-punkt: Danfoss AME 20
Montering
- Aktuatoren skal monteres, så ventilspindelen enten er vandret eller peger opad. Den monteres på ventilhuset med en monteringsring uden værktøj; ringen spændes med håndkraft.
- Danfoss anbefaler på det stærkeste at afslutte den mekaniske installation, før el-tilslutningen påbegyndes. Brug passende kabelpakdåser (M 16×1,5) for at holde kapslingsklassen.
- Efter installation: tænd for strømmen, giv et signal fra regulatoren og kontrollér, at spindelbevægelsen passer til applikationen.
- Medfølger: Monteringsring til montering på ventilhuset uden værktøj.
Til installatøren
- Driftsgrænser: Omgivelsestemperatur 0–55 °C, opbevarings- og transporttemperatur -40…70 °C.
- Kabelforskruninger: brug M 16×1,5 kabelpakdåser for at bevare kapslingsklassen IP54.
- Montering: Ventilspindelen skal være vandret eller pege opad. Monteringsringen monteres på ventilhuset uden værktøj.
- Idriftsætning: Afslut den mekaniske installation, før el-tilslutningen påbegyndes. Giv derefter et signal fra regulatoren og kontrollér, at spindelbevægelsen passer til applikationen.
Se alle tekniske specifikationer →
Passer til
- Danfoss AVQM DN 15, kvs 1,6
- Danfoss AVQM DN 15, kvs 2,5
- Danfoss AVQM DN 15, kvs 4
- Danfoss AVQM DN 20, kvs 6,3
- Danfoss AVQM DN 25, kvs 8
- Danfoss AVQM DN 32, kvs 10
Ofte stillede spørgsmål
Giver motoren positionsfeedback?
Nej. For positionsfeedback kræver AMV 20 et ekstra potentiometer.
Hvilke kabelforskruninger skal bruges?
Producenten anbefaler kabelpakdåser M16×1,5 for at bevare kapslingsklassen IP54.
Kan motoren lukke ventilen ved strømsvigt?
Nej, denne motor har ikke sikkerhedsfunktion. Til det findes Danfoss AMV 13, AMV 23 og AMV 33 med fjederretur efter DIN EN 14597.
Hvilke ventiler passer motoren til?
Ifølge Danfoss: VS2 (DN 15–25), VM2 (DN 15–50), VB2 (DN 15–50) og AVQM.
Hvordan skal ventilspindlen stå ved montering?
Vandret eller pegende opad.
Dokumentation
- Datablad AMV 10/20/30/13/23/33 PDF · 1,3 MB
- Datablad Elektriske aktuatorer, AMV 10, AMV 20, AMV 30 AMV 13, AMV 23, AMV 33 PDF · 1,6 MB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning AMV 20/30 PDF · 1,0 MB
- Driftsvejledning AMV 20/30/23/33 Accessories PDF · 246 KB
- EU-overensstemmelseserklæring Danfoss EU PDF · 233 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
