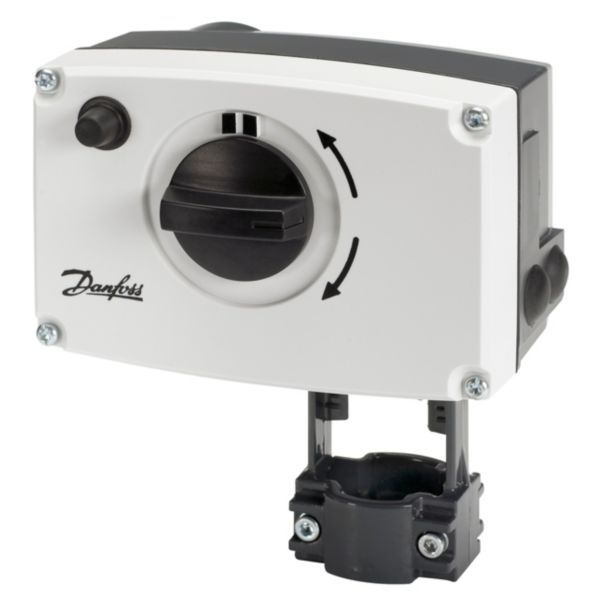

Danfoss AMV 25 ventilmotor

7.370 kr. inkl. moms

Danfoss’ elektriske ventilmotor (gearaktuator) åbner og lukker en Danfoss-reguleringsventil efter signal fra en elektronisk regulator.

  • Styring: trepunktstyring, 230 V AC, fra en elektronisk regulator
  • Lukkekraft: 1000 N, maks. slaglængde 15 mm
  • Manuel betjening: ventilen kan sættes i stilling med håndtaget
  • Beskyttelse: belastningsafhængige endestop skåner motor og ventil mod overbelastning
  • Adapter: VRB-, VRG-, VF- og VL-ventiler kræver en adapter, der bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 460946126 Kategori:

Beskrivelse

Danfoss AMV 25 er en elektrisk aktuator (ventilmotor) til trepunktstyring af Danfoss-reguleringsventiler. Den forsynes med 230 V AC og har en lukkekraft på 1000 N og en maks. slaglængde på 15 mm. Motoren bruges sammen med VRB-, VRG-, VF- og VL-ventiler (med adapter 065Z0311, der ikke medfølger) og med VFS 2-ventiler op til DN 50; til medietemperaturer over 150 °C bruges adapter 065Z7548.

Fordele

  • Automatisk indkøring: Motoren tilpasser selv vandringen til ventilens endepositioner, hvilket ifølge Danfoss reducerer indkøringstiden.
  • Beskyttelse af motor og ventil: Belastningsafhængige endestopkontakter sikrer, at motor og ventil ikke udsættes for overbelastning.
  • Manuel betjening: Ventilen kan sættes i den ønskede stilling med håndtaget, når styresignalet er afbrudt.
  • Overvågning: Motoren kan give et digitalt signal, når ventilen står i en endeposition – til positionsangivelse eller overvågning.
  • Udvidelsesmuligheder: Ekstra kontakter, tilbageføringspotentiometre og spindelvarmer fås som tilbehør.

Passer den til dit anlæg?

Bruges til

  • Elektrisk trepunkts gearmotor til Danfoss reguleringsventiler: VRB-, VRG-, VF- og VL-ventiler (med adapter 065Z0311) og VFS 2-ventiler op til DN 50.
  • Danfoss angiver applikationen HVAC (varme, ventilation og klima).

Sådan vælger du

Montering

  • Motoren monteres på ventilen med en 4 mm unbrakonøgle, der ikke leveres med motoren. Ventilen skal sidde med motoren i vandret position eller pegende opad – aldrig pegende nedad.
  • Maks. medietemperatur 150 °C (200 °C med adapter eller vandret monteret spindel).
  • Efter installation: tilslut strøm, indstil et passende styresignal og kontrollér, at spindelbevægelsen passer til applikationen.
  • Medfølger ikke: Kabel til el-tilslutning, Adapter 065Z0311 til VRB, VRG, VF og VL, Unbrakonøgle 4 mm til montering.
Til installatøren
  • Styresignal: 3-punkt. Forsyningsspænding 230 V AC, 50/60 Hz (+10 til -15 %), strømforbrug 2 W. Hastighed 11 s/mm ved 50 Hz (8,8 s/mm ved 60 Hz).
  • Montering: motoren monteres på ventilen med en 4 mm unbrakonøgle, der ikke leveres sammen med motoren. Ventilen skal monteres på motoren i vandret position eller pegende opad – den må ikke monteres pegende nedad.
  • Driftsgrænser: maks. medietemperatur 150 °C (200 °C med adapter eller vandret monteret spindel). Omgivelsestemperatur 0–55 °C, opbevarings- og transporttemperatur -40…70 °C.
  • Elektrisk: to kabelpakdåseindgange med gevind (M20 x 1,5 og M16 x 1,5). Kabel og kabelpakdåse må ikke kompromittere motorens IP-klasse, og kablerne skal have fuld belastningsaflastning. Elektrisk beskyttelsesklasse II iht. EN 60730-1.
  • Motoren må ikke installeres i en eksplosionsfarlig atmosfære, ved omgivelsestemperaturer lavere end 0 °C eller højere end 55 °C, og den må ikke udsættes for dampstråler, vandstråler eller drypvæske.
  • Motoren kan roteres op til 360° i forhold til ventilspindlen ved at løsne fastspændingsfikseringen; når motoren er placeret, fastspændes holderen.
  • Tilbageføring: terminal 4 og 5 giver et digitalt tilbageføringssignal i ventilens endepositioner. Danfoss oplyser samtidig positionsfeedback som “nej – potentiometer påkrævet”; et tilbageføringspotentiometer fås som tilbehør.
  • Idriftsætning: tilslut strøm, indstil et passende styresignal og kontrollér, om spindelbevægelsen passer til applikationen.

Tilbehør

Ofte stillede spørgsmål

Skal der bruges adapter?
Til VRB-, VRG-, VF- og VL-ventiler (DN 15-50) skal adapter 065Z0311 bestilles separat. AMV 25 kan bruges direkte sammen med VFS 2 (DN 15-50); til medietemperaturer over 150 °C bruges adapter 065Z7548.

Kan ventilen betjenes manuelt?
Ja. Afbryd styresignalet, tryk på gummiknappen og indstil ventilpositionen med håndtaget. Sæt derefter ventilen i lukkeposition, og tilslut styresignalet igen.

Hvor kraftig er motoren?
Lukkekraften er 1000 N, den maksimale slaglængde er 15 mm, og motoren bruger 11 s/mm ved 50 Hz.

Kan ventilens stilling meldes tilbage?
Terminal 4 og 5 giver et digitalt tilbageføringssignal i ventilens endepositioner, som kan bruges til positionsangivelse eller overvågning. Skal stillingen kunne følges løbende, kræver det et tilbageføringspotentiometer (tilbehør).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAMV 25 elektrisk aktuator (ventilmotor)
Danfoss kodenr.082G3024
AktuatortypeElektrisk linear gear
Styresignal3-punkt
Lukkekraft1000 N
Maks. slaglængde15 mm
Hastighed11 s/mm ved 50 Hz (8,8 s/mm ved 60 Hz)
Manuel betjeningJa
PositionsfeedbackNej – potentiometer påkrævet
SikkerhedsfunktionNej
Fjeder opadgående / nedadgående (retur)Nej / nej
Maks. medietemperatur150 °C (200 °C med adapter eller vandret monteret spindel)
Opbevarings- og transporttemperatur-40…70 °C
Omgivelsestemperatur0–55 °C
Forsyningsspænding230 V AC, 50/60 Hz
Effektforbrug2 W
KapslingsklasseIP 54
Elektrisk beskyttelsesklasseII (EN 60730-1)
KabelforskruningerM20 x 1,5 og M16 x 1,5
Til ventilerVRB, VRG, VF og VL (med adapter 065Z0311, medfølger ikke) samt VFS 2 op til DN 50 (adapter 065Z7548 ved medietemperatur over 150 °C)
ApplikationHVAC (varme, ventilation og klima)
GodkendelseEU-overensstemmelseserklæring (LVD, EU RoHS)
Mærke
Varenummer460946126
EAN5702421513125
Vægt1,581 kg
