Beskrivelse

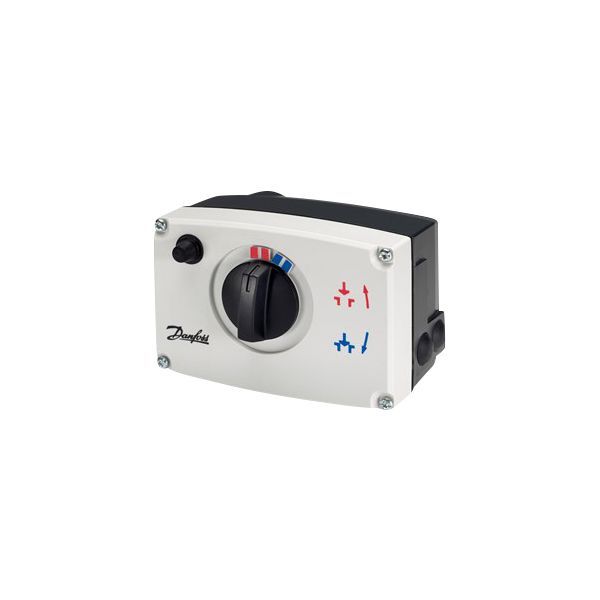

Danfoss AME 20 er en elektrisk aktuator (ventilmotor) til modulerende styring af Danfoss-reguleringsventiler. Den forsynes med 24 V AC/DC, har 450 N lukkekraft og 10 mm slaglængde. Motoren bruges sammen med VS-, VM-, VB- og AVQM-ventiler.
Fordele
- Modulerende styring: Styres med et modulerende spændings- eller strømsignal og giver positionsfeedback, så den kan kobles til moderne overvågnings- og styresystemer.
- Kalibrerer sig selv: Ved første tilslutning af spænding finder motoren selv ventilens endepositioner, så vandringen ikke skal justeres i hånden.
- Overbelastningssikret: Belastningsafhængige endestopkontakter sikrer, at motor og ventil ikke overbelastes.
- Manuel betjening: Motoren kan betjenes manuelt, hvis det er nødvendigt.
- Montering: Monteres på ventilhuset med en monteringsring, der spændes med håndkraft – uden værktøj.
Passer den til dit anlæg?
Bruges til
- Modulerende motor til Danfoss-reguleringsventiler i fjernvarme- og fjernkølingsanlæg – Danfoss designer dem til at passe i stationer med et bredt udvalg af Danfoss-ventiltyper.
- Bruges hovedsageligt med VS-, VM-, VB- og AVQM-ventiler.
Sådan vælger du
- Denne variant: AME 20, 24 V AC/DC, lukkekraft 450 N, slaglængde 10 mm, hastighed 15 s/mm, maks. medietemperatur 150 °C.
- AME 10 (300 N, 7 mm, 14 s/mm)
- AME 30 (450 N, 10 mm, 3 s/mm)
- Skal ventilen åbne eller lukke ved strømsvigt: Danfoss har AME 13, AME 23 og AME 33 med spring return-funktion efter DIN EN 14597.
- Passer til fx AVQM DN 15
- Passer til fx VM 2 DN 25, kvs 6,3
- Vælg motor efter den ventil, den skal sidde på: lukkekraft og slaglængde skal passe til ventilens størrelse og differenstryk.
Montering
- Monteres på ventilhuset med en monteringsring, der spændes med håndkraft – uden værktøj. Ventilspindelen skal være vandret eller pege opad.
- Afslut den mekaniske montering før el-tilslutningen; ved første tilslutning af spænding kalibrerer motoren sig selv.
- Danfoss anbefaler ikke AME-motorer sammen med VS2 DN 15.
Til installatøren
- Hastighed: 15 s/mm. Effektforbrug 4,9 VA (AC) som peak og 1,7 W (AC) under kørsel – tag højde for peak-værdien, når transformeren vælges.
- Omgivelsestemperatur: 0–55 °C. Opbevaringstemperatur: -40…70 °C.
- Kapslingsklasse: IP 54. Beskyttelsesklasse: III (24 V).
- Montering: Ventilspindelen skal være vandret eller pege opad. Afslut den mekaniske montering før el-tilslutningen; ved første tilslutning af spænding kalibrerer motoren sig selv.
- Danfoss anbefaler ikke AME-motorer sammen med VS2 DN 15.
- Maks. medietemperatur i ventilen: Danfoss angiver 150 °C for AME 20.
Se alle tekniske specifikationer →
Passer til
- Danfoss AVQM DN 15, kvs 1,6
- Danfoss AVQM DN 15, kvs 2,5
- Danfoss AVQM DN 15, kvs 4
- Danfoss AVQM DN 20, kvs 6,3
- Danfoss AVQM DN 25, kvs 8
- Danfoss AVQM DN 32, kvs 10
Ofte stillede spørgsmål
Hvilke ventiler passer motoren til?
VS-, VM-, VB- og AVQM-ventiler. Danfoss anbefaler dog ikke AME-motorer sammen med VS2 DN 15.
Kan motoren også styres med et 3-punktssignal?
Ja. Danfoss angiver, at motoren kan køre modulerende eller i simpel 3-punktsfunktion; funktionen vælges med DIP-kontakt 6 under dækslet. Fra fabrikken står den på modulerende.
Kræver montering værktøj?
Nej, den monteres på ventilhuset med en monteringsring, der spændes med håndkraft.
Hvordan skal ventilspindlen stå ved montering?
Vandret eller pegende opad.
Skal motoren indstilles manuelt efter montering?
Nej. Ved første tilslutning af spænding kalibrerer motoren sig selv og tilpasser automatisk slaglængden til ventilens endepositioner.
Kan den betjenes manuelt?
Ja, motoren har manuel betjening.
Dokumentation
- Datablad AME 10/20/30, AME 13/23/33 PDF · 521 KB
- Datablad AME 10/20/30, AME 13/23/33 PDF · 1,9 MB
- Datablad Elektriske aktuatorer, AME 20/23 PDF · 1,2 MB
- Brochure Fornyede AME motorer til fjernvarme og fjernkøl PDF · 1,1 MB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning AME 20/30 PDF · 4,7 MB
- EU-overensstemmelseserklæring Danfoss EU PDF · 233 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
