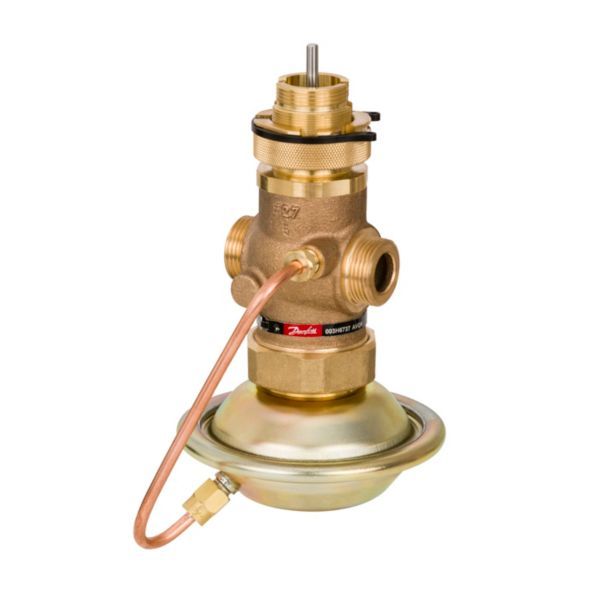

Danfoss AVQM flowregulator med reguleringsventil DN 32, kvs 10

8.877 kr. inkl. moms

Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil til fjernvarme- og kølesystemer. Den forhindrer flowet i at overstige den indstillede maksimumværdi.

  • Dimension: DN 32 med udvendigt gevind i begge ender
  • Kapacitet: kvs 10 m³/h, maks. flow kan indstilles til 6 m³/h
  • Flowbegrænser: justerbar – indstilles på ventilen ud fra flowkurver eller en varmemåler
  • Styring: kombineres med elektriske motorer AMV(E) til flow- og temperaturstyring
  • Materiale: ventilhus i rødbronze, ventilsæde i rustfrit stål

Levering 1–3 hverdage

Varenummer (SKU): 461066110 Kategori:

Beskrivelse

Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil, primært til fjernvarme- og kølesystemer. Den begrænser flowet til den indstillede maksimumværdi; denne udgave er DN 32 med kvs 10 m³/h, og maks. flow kan indstilles mellem 0,16 og 6,0 m³/h ved 0,2 bar over reguleringsventilen. Monteret med en elektrisk motor AMV(E) og en ECL-regulator kan både flow og temperatur styres. Tilslutningen er 1 3/4″ udvendigt gevind (G 1 3/4 A).

Fordele

  • Automatisk flowbegrænsning: AVQM forhindrer flowet i at overstige den indstillede maksimumværdi, uanset trykudsving i nettet.
  • To funktioner i ét ventilhus: flowbegrænsning og motorstyret regulering i samme ventil.
  • Elektrisk styring: en elektrisk motor AMV(E) og en ECL-regulator gør det muligt også at styre temperaturen.
  • Montering: Danfoss anbefaler returløbet, men ventilen kan også installeres i fremløbet.
  • Overtryksbeskyttelse: en indbygget sikkerhedsventil beskytter reguleringsmembranen mod for højt differenstryk.

Passer den til dit anlæg?

Bruges til

  • Fjernvarme- og fjernkøleanlæg. Danfoss placerer AVQM i forbrugerens unit, i distributionsnettet og ved energikilden.
  • Units med flere tilsluttede kredse, hvor en AVQM pr. kreds giver kontrol over hver enkelt kreds.
  • Anlæg hvor flow og temperatur skal styres af en ECL-regulator via en elektrisk motor AMV(E).

Sådan vælger du

Montering

  • Danfoss anbefaler montering i returløbet, men AVQM kan også monteres i fremløbet.
  • Montering, opstart og vedligeholdelse må kun udføres af faglært og autoriseret personale.
  • Det maksimale flow kan indstilles med en varmemåler. Den elektriske motor bestilles separat; AMV 150 og AMV(E) 10/13 passer kun til DN 15.
  • Tilslutning: 1 3/4″ udvendigt gevind (G 1 3/4 A) i begge ender.
  • Medfølger: impulsledning mellem ventil og aktuator (monteret).
  • Medfølger ikke: elektrisk motor AMV(E), gevindnipler.
Til installatøren
  • Filter: Danfoss anbefaler kraftigt at installere et filter foran regulatoren, og rørledningen rengøres før montering.
  • Monteringssted: Danfoss anbefaler returløbet, men ventilen kan også monteres i fremløbet. Flowretningen på produktetiketten skal overholdes, og rørene må ikke belaste ventilhuset mekanisk.
  • Indstilling: maks. flow indstilles på flowbegrænseren og kan kontrolleres med flowjusteringskurver eller en varmemåler.
  • Elektrisk motor: AMV 150, AMV(E) 10/20/30, AMV(E) 13/23/33 med fjederretur, AMV(E) 23 SU eller AMV 20/23/30 SL med slaglængdebegrænsning monteres på forbindelseshalsen; AMV 150 og AMV(E) 10/13 kan kun bruges med DN 15.
  • Godkendelse: kombineret med AMV(E) 13, AMV(E) 23 (SL) eller AMV(E) 33 (SL) er AVQM godkendt iht. DIN EN 14597.
  • Vandkvalitet: pH 7–10 i mediet (cirkulationsvand eller glykolholdigt vand op til 30 %).
  • Tilslutning: 1 3/4″ udvendigt gevind (G 1 3/4 A); gevindnipler bestilles separat.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer?
Danfoss nævner AMV 150, AMV(E) 10/20/30, AMV(E) 13/23/33 med fjederretur, AMV(E) 23 SU og AMV 20/23/30 SL. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15.

Er motoren med?
Nej, den elektriske motor AMV(E) bestilles separat.

Kan ventilen bruges til køling?
Ja. Danfoss angiver fjernvarme- og kølesystemer som anvendelsesområde, og medietemperaturen kan være så lav som 2 °C.

Skal der et filter før ventilen?
Danfoss anbefaler kraftigt at installere et filter foran regulatoren.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVQM flowregulator med integreret reguleringsventil
ModelAVQM PN16 32/10 /0,2 gevind frem/ret
Danfoss kodenr.003H6740
DimensionDN 32
Tilslutning1 3/4" udvendigt gevind (G 1 3/4 A)
Kvs10 m³/h
Flowområde0,16–6,0 m³/h (indstilleligt maks. flow ved 0,2 bar over reguleringsventilen)
ForindstillingIngen fast forindstilling – justerbar flowbegrænser
TrykklassePN 16
Maks. differenstryk12 bar
Nødvendigt differenstryk ved maks. flow0,6 bar
Differenstryk over reguleringsventilen0,2 bar
Medietemperatur2–150 °C
MedieCirkulationsvand til fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH i mediet7–10
MonteringFri (frem- eller returløb)
Vandring7 mm
KarakteristikLogaritmisk
Ventilautoritet1 (100 %) i indstillingsområdet for flow
Læktab≤ 0,05 % af kvs (IEC 60534-4)
VentilhusRødbronze CuSn5ZnPb (Rg5)
VentilsædeRustfrit stål, mat. nr. 1.4571
VentilkegleAfzinkningsfri messing CuZn36Pb2As
SpindelNormalt åben
PakningMetal (reguleringsventil), EPDM (differenstrykregulator)
AktuatortilslutningForbindelseshals til elektrisk motor AMV(E); membran af EPDM
Aktuatorstørrelse39 cm²
Mål100 × 97 × 76 × 293 mm (L × H × H1 × H2)
GodkendelseDIN EN 14597 i kombination med AMV(E) 13, AMV(E) 23 (SL) eller AMV(E) 33 (SL)
Antal porte2
AnvendelseFjernvarme
Nettovægt2,5 kg
Mærke
Varenummer461066110
EAN5702421542613
