Beskrivelse

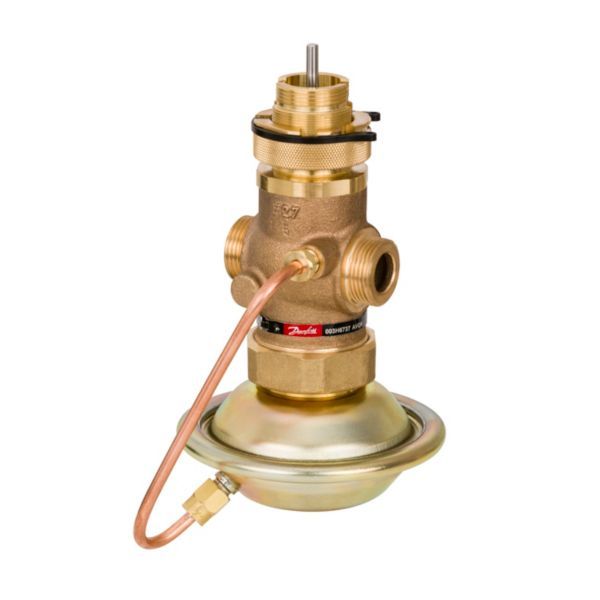

Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil, primært til fjernvarme- og fjernkølesystemer. Den begrænser automatisk flowet til den indstillede maksværdi; denne udgave er DN 25 med 1 1/4″ udvendigt gevind (G 1 1/4 A), kvs 8 m³/h og indstillingsområde 0,2–4,5 m³/h. Med en elektrisk motor AMV(E) og en ECL-regulator kan både flow og temperatur styres.
Fordele
- Alt i ét: Reguleringsventil, justerbar flowbegrænser og trykaktuator sidder i samme regulator.
- Stabil vandmængde: Danfoss skriver, at differenstrykregulatoren holder et fast differenstryk over flowbegrænseren, så flowbegrænsningen virker uanset trykvariationer i systemet.
- Klar til motorstyring: Sammen med en elektrisk motor AMV(E) og en ECL-regulator kan både flow og temperatur styres.
- Materialer: Ventilhus i rødbronze med ventilsæde i rustfrit stål.
- Frem eller retur: Danfoss anbefaler montering i returløbet, men ventilen kan også sidde i fremløbet.
Passer den til dit anlæg?
Bruges til
- Fjernvarme- og fjernkøleanlæg. Danfoss placerer AVQM i forbrugerens unit, i distributionsnettet og ved energikilden.
- Units med flere tilsluttede kredse, hvor en AVQM pr. kreds giver kontrol over hver enkelt kreds.
- Anlæg hvor flow og temperatur skal styres af en ECL-regulator via en elektrisk motor AMV(E).
Sådan vælger du
- Denne variant: DN 25, kvs 8, indstillingsområde 0,2–4,5 m³/h.
- Lavere flow: AVQM DN 15 kvs 1,6 (maks. 0,9 m³/h)
- Lavere flow: AVQM DN 15 kvs 2,5 (maks. 1,6 m³/h)
- Lavere flow: AVQM DN 15 kvs 4 (maks. 2,4 m³/h)
- Lavere flow: AVQM DN 20 kvs 6,3 (maks. 3,5 m³/h)
- Større flow: AVQM DN 32 kvs 10 (maks. 6 m³/h)
- Danfoss skriver, at det er netværksoperatøren eller fjernvarmeværket, der vælger udstyret til netværkets vandbalance – afklar værkets krav, før du køber.
Montering
- Danfoss anbefaler montering i returløbet, men AVQM kan også monteres i fremløbet.
- Montering, opstart og vedligeholdelse udføres af kvalificeret og autoriseret personale.
- Det maksimale flow kan indstilles med en varmemåler. Den elektriske motor bestilles separat; AMV 150 og AMV(E) 10/13 passer kun til DN 15.
- Medfølger: Impulsledning mellem ventil og aktuator.
- Medfølger ikke: Elektrisk motor AMV(E).
Sådan virker den
AVQM består af en reguleringsventil med justerbar flowbegrænser, en hals til montering af elektrisk motor og en trykaktuator med reguleringsmembran. Regulatoren leveres samlet med impulsledning mellem ventil og aktuator; den elektriske motor bestilles separat.
Til installatøren
- Opbygning: Reguleringsventil med justerbar flowbegrænser, hals til elektrisk motor og trykaktuator med reguleringsmembran. Leveres samlet med impulsledning mellem ventil og aktuator; den elektriske motor bestilles separat.
- Driftsgrænser: Medietemperatur 2–150 °C, maks. differenstryk 12 bar, differenstryk over flowbegrænser 0,2 bar, trykklasse PN 16.
- Begrænsning: Danfoss skriver, at en flowregulator ikke kan bruges til at styre differenstrykket over systemet eller reguleringsventilen.
- Medie: Fjernvarme-/cirkulationsvand, glykolholdigt vand op til 30 %, pH 7–10.
- Motorer: Danfoss nævner AMV 150, AMV(E) 10/20/30 og AMV(E) 13/23/33 med fjederretur; AMV 150 og AMV(E) 10/13 kan kun bruges på DN 15.
- Montering: Danfoss anbefaler returløbet, men AVQM kan også monteres i fremløbet. Det maksimale flow kan indstilles med en varmemåler.
- Idriftsætning: Montering, opstart og vedligeholdelse udføres af kvalificeret og autoriseret personale.
Se alle tekniske specifikationer →
