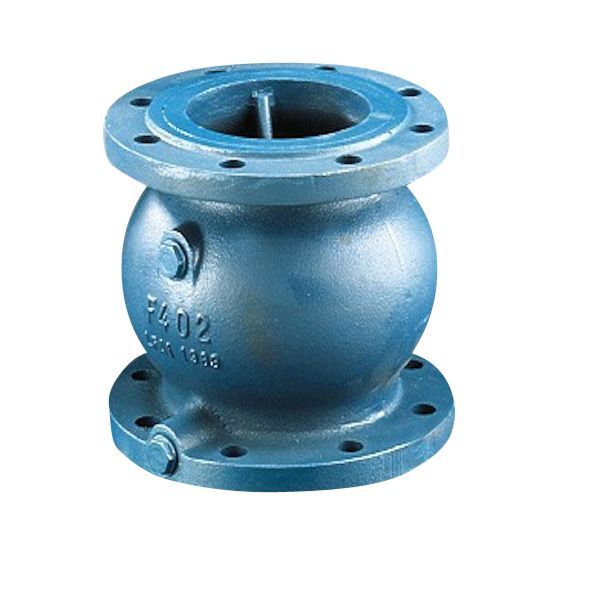

Socla 402B kontrollerbar sædekontraventil DN 65

2.054 kr. inkl. moms

Fjederbelastet kontraventil med flanger til vandforsyning, pumpebeskyttelse og trykforøgeranlæg.

  • Dimension: DN 65
  • Medie: Ikke-belastede væsker og gas
  • Montering: Kan arbejde i enhver stilling
  • Udtag: Borede bosser med prop til by-pass, kontrol eller tømning

Levering 1–3 hverdage

Varenummer (SKU): 430552013 Kategori:

Beskrivelse

Socla 402B er en aksialt styret kontraventil (System 02) med flanger til vandforsyning, pumpebeskyttelse, generelle kredse, trykforøgeranlæg og vanddistribution. Socla angiver, at ventilen kan arbejde i enhver stilling og ikke selv skaber vandslag. DN 65 har to borede og proppede 1/2-bosser til by-pass, kontrol eller tømning.

Fordele

  • Korrosion: Indvendig og udvendig epoxybelægning øger modstanden mod korrosion.
  • Tætning: Socla angiver, at en EPDM-pakning holder ventilen tæt, når den er lukket.
  • Monteringsretning: Den rustfri fjeder gør, at ventilen kan arbejde i enhver stilling.
  • Energitab: Den hydrauliske udformning giver ifølge Socla meget lille energitab.
  • Styrering: Socla angiver, at bronze-styreringen giver bedre bevægelse af lukkesystemet og forebygger tidlig slitage.
  • Dykpumper: Ventilen har passage til kabler fra dykpumper.

Passer den til dit anlæg?

Bruges til

  • Kontraventil med flanger til vandforsyning, pumpebeskyttelse, generelle kredse, trykforøgeranlæg og vanddistribution. Medier: ikke-belastede væsker og gas.
  • Kan arbejde i enhver stilling og har passage til kabler fra dykpumper.

Sådan vælger du

Montering

  • Flangerne er boret PN 10/16 iht. EN 1092-2.
  • Før idrifttagning kontrolleres, at driftsforholdene passer til typeskiltet, og at ventilen åbner og lukker korrekt. Kredsen skylles med ventilen helt åben for at fjerne urenheder.
  • Anlægget sættes gradvist under tryk. Opstår der vandslag i anlægget, skal der monteres et system mod vandslag.

Varianter

Ofte stillede spørgsmål

Kan ventilen monteres i alle retninger?
Ja. Den rustfri fjeder gør, at 402B kan arbejde i enhver stilling.

Hvad skal man kontrollere ved idriftsætning?
At driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Anlægget sættes gradvist under tryk, og nye anlæg skylles med ventilen helt åben.

Hvilke medier kan ventilen bruges til?
Ifølge Socla ikke-belastede væsker og gas.

Dokumentation

Tekniske data fra producentens officielle materiale (socla.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAksialt styret kontraventil, System 02 (402B)
Socla varenr.149B2353
DimensionDN 65
TilslutningFlanger boret PN 10/16 iht. EN 1092-2
Kv118,50 m³/h
Modstandstal (ζ)2,00
TrykklassePN 10/16
Maks. tilladt tryk i vand (PFA)16 bar
Maks. tilladt tryk andre medier (PS, kategori L1/L2/G1/G2)16/16/15/16 bar
Driftstemperatur-10…80 °C
MedieIkke-belastede væsker og gas
HusStøbejern / epoxy
Styr (guide)Støbejern / epoxy
RingBronze
LukkesystemBronze
FjederRustfrit stål
Tætning / O-ringEPDM
PropMessing
Ekstra udtag2 borede bosser 1/2 med prop (by-pass, kontrol, tømning)
GodkendelseACS, CE (PED 2014/68/UE, kategori I), Kiwa, VdS (DN 40–250)
Nettovægt8,1 kg
Mærke
Varenummer430552013
EAN3660770156849
