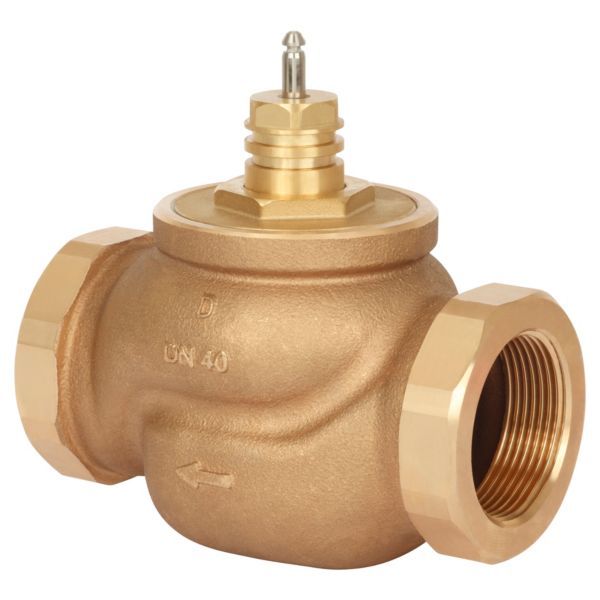

Danfoss VRB 2 2-vejs sædeventil DN20, PN 16, Kvs 6,3

2.534 kr. inkl. moms

En 2-vejs motorventil (sædeventil) i rødbronze til vand- og køleanlæg samt fjernvarme. Motoren kobles mekanisk på med en lynkobling.

  • Type: VRB 2, 2-vejs sædeventil (motorventil)
  • Dimension: DN20, indvendigt gevind Rp ¾”
  • Kvs-værdi: 6,3 m³/h
  • Læktab: Bobletæt lukning
  • Aktuator: Mekanisk lynkobling til Danfoss’ gearmotorer AMV(E)

Levering 1–3 hverdage

Varenummer (SKU): 461003106 Kategori:

Beskrivelse

Danfoss VRB 2 er en 2-vejs sædeventil i rødbronze til vand- og køleanlæg samt fjernvarme- og fjernkølecirkulationsvand. Denne udgave er DN20 med kvs 6,3 m³/h og 3/4″ indvendigt gevind (Rp 3/4). Ventilen kobles mekanisk sammen med Danfoss-motorerne AMV(E) 335 og AMV(E) 435.

Fordele

  • Lynkobling: Mekanisk lynkobling til AMV(E) 335 og AMV(E) 435, så motoren sættes direkte på ventilen.
  • Bobletæt lukning: Danfoss angiver læktabet A-AB som bobletæt design.
  • Medie: Egnet til cirkulationsvand og glykolholdigt vand op til 50 %.
  • Flere motorstørrelser: Kan også bruges med motorerne AMV(E) 25 og 35 via adapter 065Z0311.

Passer den til dit anlæg?

Bruges til

  • Motorstyret regulering af flowet i vand- og køleapplikationer. Danfoss beskriver VRB som en løsning til de fleste vand- og køleapplikationer.
  • Danfoss’ motorventiler bruges i anlæg til varme, ventilation og køling (HVAC), centralvarme og fjernvarme samt kølesystemer. I Danfoss’ anvendelsesoversigt indgår VRB2 med AMV(E) 435 og AMV(E) 438SU i ventilationsanlæg, og VRB2/VRB3 med AMV435 i solvarmeanlæg.
  • Medie: cirkulationsvand eller glykolholdigt vand op til 50 %.

Montering

  • Ventilen skal have en motor, som bestilles separat: AMV(E) 335, AMV(E) 435 eller AMV(E) 438 SU. AMV(E) 25 og 35 kan bruges med adapter 065Z0311.
  • Monteres i den flowretning, der er angivet med pilen på ventilhuset.
  • Motoren skal sidde med spindlen vandret eller pegende opad – aldrig nedad. Ved medietemperaturer fra -10 til 2 °C bruges spindelvarmer 065Z0315.
  • Tilslutning i klart sprog: 3/4″ indvendigt gevind (Rp 3/4).
  • Medfølger ikke: Motor/aktuator (bestilles separat).
Til installatøren
  • Reguleringskarakteristik: Logaritmisk (lige procent), reguleringsforhold 100:1, vandring 15 mm.
  • Driftsgrænser: Medietemperatur 2–130 °C (fra -10 °C med spindelvarmer 065Z0315), maks. differenstryk 4 bar, trykklasse PN 16.
  • Medie: Cirkulationsvand eller glykolholdigt vand op til 50 %, pH 7–10.
  • Montering: Rørene skal være rene og må ikke belaste ventilhuset mekanisk, og ventilen skal være vibrationsfri. Danfoss skriver, at der skal installeres et filter modstrøms før ventilen (fx Danfoss FVR/FVF), og anbefaler et lige rørstykke før og efter ventilen for at undgå turbulens.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer?
Ifølge Danfoss AMV(E) 335, AMV(E) 435 og AMV(E) 438 SU direkte, samt AMV(E) 25 og 35 med adapter 065Z0311.

Kan ventilen bruges under 2 °C?
Ja, ned til -10 °C, men så skal der bruges spindelvarmer 065Z0315.

Lukker ventilen helt tæt?
Ja, Danfoss angiver læktabet A-AB som bobletæt design.

Er ventilen egnet til brugsvand?
Danfoss angiver ventilen til vand- og køleapplikationer og til fjernvarme-/fjernkølecirkulationsvand og nævner ikke brugsvand.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVRB 2, 2-vejs sædeventil (motorventil)
Danfoss kodenr.065Z0236
DimensionDN20
Tilslutning3/4" indvendigt gevind (Rp 3/4)
Kvs6,3 m³/h
Antal porte2
MonteringsversionGennemløb (flow)
TrykklassePN 16
Maks. differenstryk4 bar
Medietemperatur2–130 °C (fra -10 °C med spindelvarmer)
MedieCirkulationsvand / glykolholdigt vand op til 50 %, pH 7–10
Vandring15 mm
KarakteristikLogaritmisk (lige procent)
Reguleringsforhold100:1
LæktabBobletæt (A-AB)
Kavitationsfaktor≥ 0,4
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilkegleMessing
SpindelRustfast stål
PakningEPDM
AktuatortilslutningMekanisk lynkobling til AMV(E) 335, AMV(E) 435, AMV(E) 438 SU; AMV(E) 25/35 med adapter 065Z0311
Mærke
Varenummer461003106
EAN5702421559307
Vægt0,854 kg
