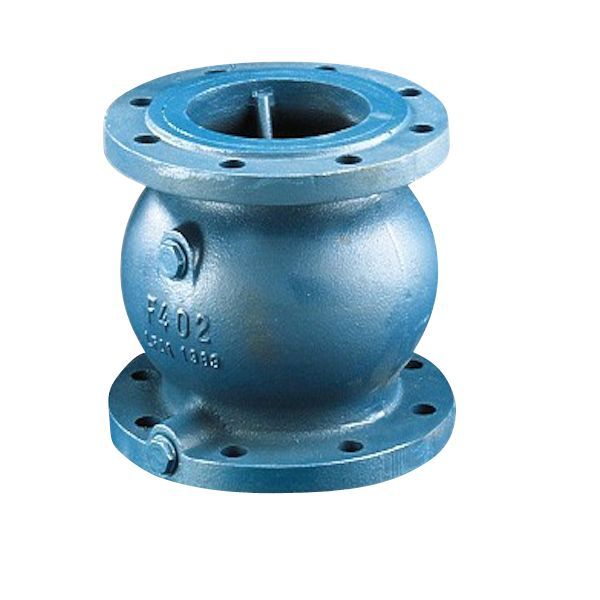

Socla 402B kontrollerbar sædekontraventil DN 100

5.121 kr. inkl. moms

Denne Socla-ventil er en aksialt styret kontraventil med flangetilslutning til vandforsyning, pumpebeskyttelse og trykforøgeranlæg.

  • Tilslutning: DN 100 flange
  • Driftstemperatur: -10…80 °C
  • Position: Socla angiver, at ventilen fungerer i enhver stilling i mange anvendelser
  • Materiale: Epoxybelagt støbejernshus med EPDM-tætning

Levering 1–3 hverdage

Varenummer (SKU): 430552016 Kategori:

Beskrivelse

Socla 402B er en aksialt styret kontraventil (System 02) med flangetilslutning til vandforsyning, pumpebeskyttelse, trykforøgeranlæg og vanddistribution. Socla angiver, at ventilen på grund af sin teknologi fungerer i enhver stilling i mange anvendelser, at den er kompakt, og at den ikke skaber vandslag. Ventilen har to borede og proppede 1/2″-bosser, som kan bruges til by-pass, kontrol eller tømning.

Fordele

  • Fjeder: Den rustfri fjeder gør, at ventilen fungerer i alle monteringsstillinger.
  • Tæthed: EPDM-tætningen sikrer tætheden, og bronze-styreringen giver lukkesystemet en bedre bevægelse og modvirker tidligt slid.
  • Korrosionsbestandighed: Indvendig og udvendig epoxybelægning øger modstanden mod korrosion.
  • Energitab: Socla angiver, at den hydrauliske udformning giver meget lille energitab.
  • Kabelgennemføring: Der er plads til kabler fra dykpumper.

Passer den til dit anlæg?

Bruges til

  • Kontraventil med flanger til vandforsyning, pumpebeskyttelse, generelle kredse, trykforøgeranlæg og vanddistribution. Medier: ubelastede væsker og gas.
  • Kan monteres i enhver stilling og har gennemføring til kabler fra dykpumper.

Sådan vælger du

Montering

  • Før idrifttagning kontrolleres, at driftsforholdene passer til typeskiltet, og at ventilen åbner og lukker korrekt. Kredsen skylles med ventilen helt åben for at fjerne urenheder.
  • Anlægget sættes gradvist under tryk. Opstår der vandslag, skal der monteres et system mod vandslag.
Til installatøren
  • Funktion: Uden kontraventil kan vandet løbe tilbage gennem pumpen, når den stopper, og trykket på afgangssiden falde.
  • Driftsgrænser: Maks. tilladt tryk (PFA) 16 bar i vand, driftstemperatur -10…80 °C; ved temperaturer over 80 °C skal Socla kontaktes.
  • Tryk pr. mediegruppe: Socla angiver for DN 100 et maks. tilladt tryk (PS) på 16 bar for væskegruppe 1 og 2 og for gasgruppe 2, og 10 bar for gasgruppe 1.
  • Forbehold: Socla angiver, at det anførte tryk for de enkelte mediegrupper under ingen omstændigheder er en garanti for anvendelsen, og at brugen af produktet skal valideres under de givne driftsforhold.
  • Materialer: Hus og styrering i støbejern med epoxybelægning, fjeder i rustfrit stål, tætning/O-ring i EPDM, ring i bronze, lukkesystem (spindel) i bronze, prop i messing.
  • Service: Lukkesystemet kan afmonteres ved at tage styringen, O-ringen, fjederen og dernæst lukkesystemet ud. Socla angiver, at tætningen skal kontrolleres, før ventilen samles igen, og om nødvendigt renses og smøres med et egnet produkt.

Varianter

Ofte stillede spørgsmål

Kan ventilen monteres i alle retninger?
Ja. Den rustfri fjeder gør, at 402B fungerer i alle stillinger.

Hvad skal man kontrollere ved idriftsætning?
At driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Anlægget sættes gradvist under tryk, og nye anlæg skylles med ventilen helt åben.

Hvad er de to 1/2-bosser til?
De er borede og proppede og kan bruges til by-pass, kontrol eller tømning.

Kan ventilen bruges til gas?
Socla angiver ikke-belastede væsker og gas som medier. For DN 100 er det maksimalt tilladte tryk 16 bar for væskegruppe 1 og 2 og for gasgruppe 2, og 10 bar for gasgruppe 1. Socla understreger, at tryktallene ikke er en garanti for anvendelsen, og at brugen skal valideres under de givne driftsforhold.

Dokumentation

Tekniske data fra producentens officielle materiale (socla.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAksialt styret kontraventil, System 02 (402B)
Model402B
Producentens varenr.149B2355
DimensionDN 100
TilslutningFlanger, boret PN 10/16 efter EN1092-2
TrykklassePN 10/16
Maks. driftstryk16 bar (PFA, i vand)
Driftstemperatur-10…80 °C (over 80 °C: kontakt Socla)
Maks. tilladt tryk (PS)Væskegruppe 1 og 2: 16 bar · gasgruppe 1: 10 bar · gasgruppe 2: 16 bar
MedieIkke-belastede væsker og gas
Kv318,00 m³/h
Modstandstal (ζ)1,60
HusStøbejern / epoxy
StyreringStøbejern / epoxy
FjederRustfrit stål
Tætning / O-ringEPDM
RingBronze
LukkesystemSpindel i bronze, ventil i støbejern / epoxy
PropMessing
Ekstra udtag2 borede bosser 1/2" med prop (by-pass, kontrol, tømning)
GodkendelseACS (DN 40 til 250), PED 2014/68/EU kategori I
Nettovægt14,5 kg
Mærke
Varenummer430552016
EAN3660770157143
