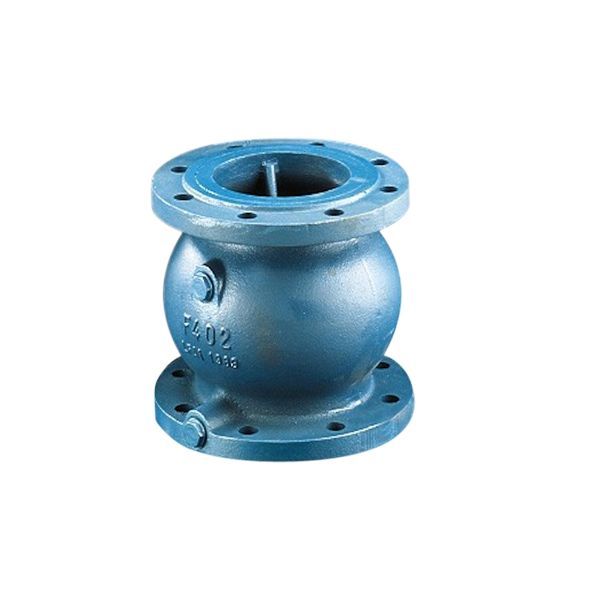

Socla 402B kontrollerbar sædekontraventil DN 150

10.869 kr. inkl. moms

En aksialt styret kontraventil med flangetilslutning til vandforsyning, pumpebeskyttelse og trykforøgeranlæg, DN 150.

  • Tilslutning: Flanger boret PN 10/16 – maks. 16 bar i vand.
  • Udtag: Borede og proppede udtag til by-pass, kontrol eller tømning.
  • Materialer: Epoxybelagt støbejernshus med EPDM-tætning og fjeder i rustfrit stål.
  • Montering: Kan monteres i alle stillinger.

Levering 1–3 hverdage

Varenummer (SKU): 430552018 Kategori:

Beskrivelse

Socla 402B er en aksialt styret kontraventil (System 02) med flangetilslutning til vandforsyning, pumpebeskyttelse, trykforøgeranlæg og vanddistribution. Socla angiver, at den er kompakt og fungerer i enhver stilling i mange anvendelser. DN 150 har to gevindskårne og proppede 1/2″-udtag, som kan bruges til by-pass, kontrol eller tømning.

Fordele

  • Fri monteringsretning: Socla angiver, at den rustfri fjeder lader ventilen fungere i alle stillinger.
  • Styrering i bronze: Socla angiver, at bronzeringen giver bedre bevægelse i lukkesystemet og forebygger tidligt slid.
  • Korrosionsbeskyttelse: Indvendig og udvendig epoxybelægning, som ifølge Socla øger modstandsdygtigheden mod korrosion.
  • Energitab: Socla angiver, at den hydrauliske udformning giver meget lille energitab.
  • Tæthed: Socla angiver, at tætheden sikres af en EPDM-tætning.

Passer den til dit anlæg?

Bruges til

  • Kontraventil med flanger til vandforsyning, pumpebeskyttelse, generelle kredse, trykforøgeranlæg og vanddistribution. Medier: væsker uden faste bestanddele og gas.
  • Fungerer ifølge Socla i enhver stilling i mange anvendelser og har gennemføring til kabler fra dykpumper.
  • Socla skriver, at anbefalingen af 02-systemet gælder med forbehold for en vurdering fra Soclas rådgivning, fordi hver installation har sine egne mekaniske, hydrauliske, fysiske og kemiske forhold.

Sådan vælger du

Montering

  • Tilslutning: 1/2" gevind, med prop (udtag (by-pass/kontrol/tømning)).
  • Før idrifttagning kontrolleres, at driftsforholdene passer til typeskiltet, og at ventilen åbner og lukker korrekt. Kredsen skylles med ventilen helt åben for at fjerne urenheder.
  • Anlægget sættes gradvist under tryk. Opstår der vandslag, skal der monteres et system mod vandslag.
  • Medfølger: Messingpropper i de to borede udtag.
Til installatøren
  • Driftsgrænser: Driftstemperatur -10…80 °C; ved temperaturer over 80 °C skal Socla kontaktes.
  • Tryk: Flanger boret PN 10/16 efter EN 1092-2; maks. tilladt driftstryk i vand (PFA) 16 bar.
  • Kv-værdi: 807,50 m³/h og modstandstal ζ 1,25 ved fuldt åben ventil.
  • Soclas forbehold: de tryk, databladet angiver for væske- og gasgrupperne L1/L2/G1/G2, er under ingen omstændigheder en garanti for anvendelsen – brugen skal godkendes for de konkrete driftsforhold.
  • Idriftsættelse: Kontrollér, at driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Kredsen skylles med ventilen helt åben. Anlægget sættes gradvist under tryk, og Socla skriver, at man skal sikre sig, at ventilen holder trykket, når flowet stopper, og at der ikke opstår vandslag.
  • Vandslag: Opstår der vandslag, skal der ifølge Socla monteres et system mod vandslag i anlægget.
  • Længere stilstand: Socla gør opmærksom på, at en ændring i mediets tilstand under længere stilstand kan give skader, når anlægget sættes i drift igen, og at der skal fastlægges et program for rensning af systemet.
  • Vedligehold: Socla beskriver afmontering og samling af styr, O-ring, fjeder og lukkesystem; at sætte styret på plads igen kan kræve en presse.
  • Godkendelser: ACS (DN 40 til 250) og PED 2014/68/UE kategori I. Socla lister desuden godkendelsesdokumenter fra KIWA og VA for 402B.

Varianter

Ofte stillede spørgsmål

Kan ventilen monteres i alle retninger?
Ja. Socla angiver, at den rustfri fjeder lader 402B fungere i alle stillinger – Socla skriver samtidig, at det gælder i mange anvendelser, og at brugen skal godkendes for de konkrete driftsforhold.

Giver ventilen vandslag?
Socla angiver, at ventilen ikke selv skaber vandslag, men skriver også, at der skal monteres et system mod vandslag, hvis der opstår vandslag i anlægget.

Hvad skal man kontrollere ved idriftsætning?
At driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Anlægget sættes gradvist under tryk, og nye anlæg skylles med ventilen helt åben.

Hvad er ventilens Kv-værdi?
807,50 m³/h ved fuldt åben ventil.

Dokumentation

Tekniske data fra producentens officielle materiale (socla.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAksialt styret kontraventil, System 02
Model402 B
Producentens varenr.149B2227B
DimensionDN 150 (6")
TilslutningFlanger boret iht. EN 1092-2
Tilslutning (udtag (by-pass/kontrol/tømning))1/2" gevind, med prop
Kvs807,50 m³/h (fuldt åben ventil)
Modstandstal (ζ)1,25
TrykklassePN 10/16
Maks. driftstryk16 bar i vand (PFA)
Medietemperatur-10…80 °C
MedieVæsker uden faste bestanddele og gas
VentilhusStøbejern GJL / epoxy
VentilkegleStøbejern / epoxy
SpindelBronze
StyrStøbejern / epoxy
StyreringBronze
FjederRustfrit stål
PakningEPDM (O-ring og tætning)
PropMessing
Ekstra udtag2 gevindskårne udtag 1/2" med prop (by-pass, kontrol, tømning)
GodkendelseACS (DN 40 til 250), PED 2014/68/UE kategori I; Socla lister desuden KIWA og VA for 402B
Nettovægt32 kg
Mærke
Varenummer430552018
EAN3660770143016
