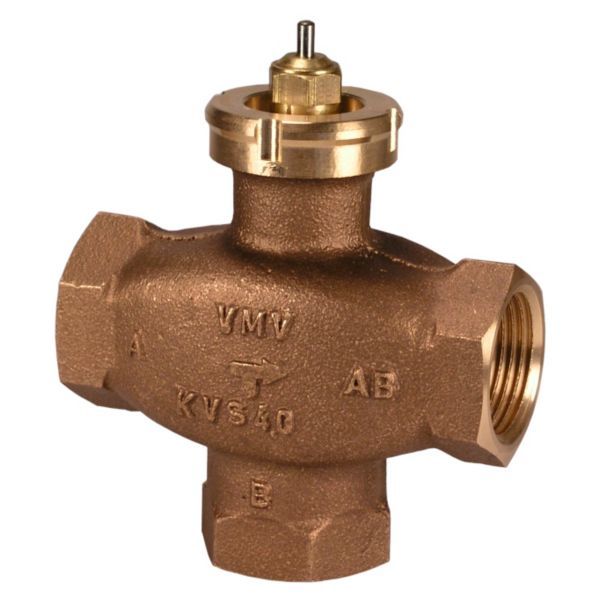

Danfoss VMV20 3-vejs sædeventil, DN20, 3/4” kvs 4,0 PN16

1.792 kr. inkl. moms

Danfoss VMV er en 3-vejs blandeventil, der regulerer fremløbstemperaturen i varme- og køleanlæg.

  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4)
  • Dimension: DN 20, kvs 4 m³/h
  • Styring: RAV-hals til selvvirkende termostatisk føler – bestilles separat
  • Materiale: Hus og sæde i rødbronze, kegle i EPDM

Levering 1–3 hverdage

Varenummer (SKU): 460949306 Kategori:

Beskrivelse

Danfoss VMV er en 3-vejs sædeventil, der installeres som blandeventil til regulering af fremløbstemperaturen i varme- og køleanlæg. Denne udgave er DN 20 med 3/4″ indvendigt gevind (Rp 3/4) og en RAV-hals, der passer til en selvvirkende termostatisk føler, og har en kvs-værdi på 4 m³/h.

Fordele

  • Fremløbstemperatur: Ventilen blander varmt fremløbsvand og returvand, så temperaturen ud i kredsen kan reguleres.
  • Strømfri regulering: Ventilen kan kombineres med en selvvirkende termostatisk føler, så styringen ikke kræver strøm.
  • Varmt brugsvand: Med en RAVK-føler på 25–45 °C bruges ventilen til temperaturregulering i en blandesløjfe til varmtvandsservice.
  • Glykol: Kan bruges med glykolholdigt vand op til 30 %.
  • Læktab: Danfoss angiver et læktab på højst 0,05 % af kvs gennem ventilen (IEC 534).

Passer den til dit anlæg?

Bruges til

  • 3-vejs sædeventil til regulering af fremløbstemperaturen i varme- og køleanlæg.
  • RAV-halsen passer til en selvvirkende termostatisk føler. Ifølge Danfoss’ RAVK-datablad kan RAVK 25–45 °C kombineres med VMV DN 15 og DN 20, og kombinationen bruges til temperaturregulering i en blandesløjfe til varmtvandsservice.

Sådan vælger du

Montering

  • Monteres i 3/4″ indvendigt gevind (Rp 3/4) – samme gevind på alle tre porte.
  • Den selvvirkende termostatiske føler (fx RAVK) bestilles separat. Danfoss anfører desuden en adapter RAV/M30 (065Z7018) som tilbehør, og VMV findes også i en udgave med M30-hals til elektrisk motor.
  • Installeres som blandeventil efter strømretningspilene på ventilhuset.
Til installatøren
  • Montering: Installeres altid som blandeventil med to indgangsporte og en udgangsport, efter de strømretningspile der er indstøbt i ventilhuset.
  • Flowretning: Ventilen lukker på tværs af portene A-AB ved stigende spindelvandring. Ved kombination med RAVK skal tilgangen være på port A og returen på port AB.
  • Aktuatorer: AMV(E) 10, 13; AMV 150 + AMV(E) 130/140; ABV termohydraulisk (NC-version kun til DN 15 og DN 20); RAVK selvvirkende termostatisk aktuator (kun VMV DN 15 og DN 20).
  • Trykgrænse: Maks. differenstryk over ventilen (Δpv) er 0,5 bar for DN 20.
  • Kavitation: Kavitationsfaktor z ≥ 0,5.
  • Læktab iht. IEC 534: A-AB højst 0,05 % af kvs, B-AB højst 0,1 % af kvs.
  • Vandkvalitet: Mediets pH skal ligge mellem 7 og 10.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken dimension og gevind har ventilen?
DN 20 med 3/4″ indvendigt gevind (Rp 3/4).

Hvad er kvs-værdien?
Kvs 4 m³/h.

Hvilket temperatur- og trykområde kan ventilen bruges i?
Medietemperatur 2–120 °C, PN 16, og maks. differenstryk 0,5 bar.

Hvad skal monteres på RAV-halsen?
En selvvirkende termostatisk føler, fx RAVK 25–45 °C, som bestilles separat. Danfoss anfører desuden en adapter RAV/M30 (065Z7018) som tilbehør.

Hvilket materiale er ventilen lavet af?
Ventilhus og sæde i rødbronze, kegle i EPDM, spindel i rustfast stål.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVMV RAV, 3-vejs sædeventil
Danfoss kodenr.065F0020
DimensionDN 20
Tilslutning3/4" indvendigt gevind, Rp 3/4 (RAV-hals)
Kvs4 m³/h
TrykklassePN 16
Maks. driftstryk16 bar
Maks. differenstryk0,5 bar
Medietemperatur2–120 °C
MedieFjernvarme-/kølecirkulationsvand; glykolholdigt vand op til 30 %
Antal porte3
pH i mediet7–10
Vandring2,1 mm
KarakteristikCa. lineær
Kavitationsfaktor≥ 0,5
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeRødbronze, mat. nr. 2.1096.1 (RG5)
SpindelpositionB-AB (normalt åben)
VentilkegleEPDM
SpindelRustfast stål
AktuatortilslutningRAV-hals
Læktab (IEC 534)A-AB højst 0,05 % af kvs, B-AB højst 0,1 % af kvs
MonteringsversionFri
Nettovægt0,64 kg
Bruttovægt0,64 kg
Mærke
Varenummer460949306
EAN5702420012452
