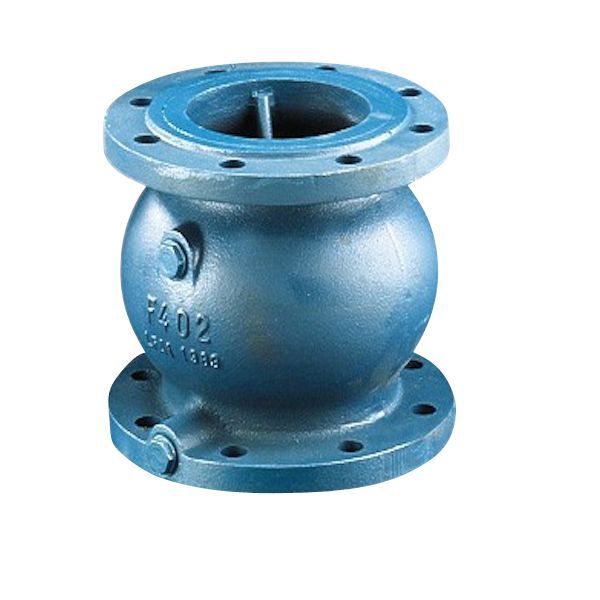

Socla 402B kontrollerbar sædekontraventil DN 80

3.777 kr. inkl. moms

Kontraventil, der hindrer tilbageløb i vandforsyning, pumpeanlæg, trykforøgeranlæg og vanddistribution.

  • Tilslutning: DN 80, flanger boret PN 10/16
  • Funktion: Fjederbelastet sædekontraventil, kan monteres i alle stillinger
  • Ekstra udtag: Borede bosser med prop til by-pass, kontrol eller tømning
  • Materiale: Epoxybelagt støbejernshus med EPDM-tætning

Levering 1–3 hverdage

Varenummer (SKU): 430552014 Kategori:

Beskrivelse

Socla 402B er en aksialt styret sædekontraventil (System 02) med flangetilslutning til vandforsyning, pumpebeskyttelse, trykforøgeranlæg og vanddistribution. Ifølge Socla kan den monteres i enhver stilling, har et kompakt format og skaber ikke vandslag. DN 80 har to borede og proppede 1/2-bosser, som kan bruges til by-pass, kontrol eller tømning.

Fordele

  • Alle positioner: Rustfri fjeder gør, at ventilen fungerer i alle monteringsstillinger, ifølge Socla.
  • Tæthed og slid: EPDM-tætning giver god tæthed, og bronzestyrering mindsker slid på lukkesystemet.
  • Korrosion: Indvendig og udvendig epoxybelægning øger modstanden mod korrosion.
  • Energitab: Hydraulisk udformning giver ifølge Socla lille energitab.
  • Dykpumper: Gennemføring til kabler fra dykpumper, så ventilen kan monteres direkte på en pumpeinstallation.

Passer den til dit anlæg?

Bruges til

  • Kontraventil med flanger til vandforsyning, pumpebeskyttelse, generelle kredse, trykforøgeranlæg og vanddistribution. Medier: ikke-belastede væsker og gas.
  • Kan monteres i enhver stilling og har gennemføring til kabler fra dykpumper.

Sådan vælger du

Montering

  • Flangetilslutning DN 80, boret PN 10/16 (EN 1092-2), i begge ender.
  • Før idrifttagning kontrolleres, at driftsforholdene passer til typeskiltet, og at ventilen åbner og lukker korrekt. Kredsen skylles med ventilen helt åben for at fjerne urenheder.
  • Anlægget sættes gradvist under tryk. Opstår der vandslag, skal der monteres et system mod vandslag.
Til installatøren
  • Idriftsætning: Tjek at driftsforholdene passer til typeskiltet og installationsvejledningen, afprøv ventilens åbne/lukke-funktion, og kontrollér at den er fri for urenheder.
  • Rensning: På et nyt anlæg eller efter service skylles kredsen med ventilen helt åben for at fjerne urenheder, der kan skade de interne dele.
  • Vandslag: Ventilen skal holde trykket godt, når flowet stopper, uden vandslag. Opstår der vandslag, skal der monteres et system mod vandslag.
  • Langvarigt stop: Ved en længere driftsstop kan en tilstandsændring i mediet (fx størkning) give skader, når anlægget sættes i drift igen – planlæg en rensningsprocedure.
  • Service: Styringsdelen, O-ring, fjeder og lukkesystem kan afmonteres til service; tjek tætningens stand før genmontering.

Varianter

Ofte stillede spørgsmål

Kan ventilen monteres i alle retninger?
Ja. Den rustfri fjeder gør, at 402B fungerer i alle stillinger, ifølge Socla.

Hvad skal man kontrollere ved idriftsætning?
At driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Anlægget sættes gradvist under tryk, og nye anlæg skylles med ventilen helt åben.

Kan den bruges med andet end rent vand?
Ifølge Socla er den beregnet til ikke-belastede væsker og gas; de angivne tryk for andre medietyper (L1/L2/G1/G2) er ikke i sig selv en brugsgaranti – Socla anbefaler at validere brugen under de konkrete driftsforhold.

Hvad sker der, hvis temperaturen kommer over 80 °C?
Soclas datablad angiver driftstemperatur -10 til 80 °C og anbefaler at kontakte Socla ved temperaturer over 80 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (socla.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAksialt styret sædekontraventil, System 02 (402B)
Model402B
Producentens varenr.149B2354
DimensionDN 80
TilslutningFlanger boret iht. EN 1092-2
TrykklassePN 10/16
Tilladt driftstryk (PFA, vand)16 bar
Maks. tilladt tryk (PS) pr. mediegruppeL1: 16 bar, L2: 16 bar, G1: 12 bar, G2: 16 bar
Kv192,80 m³/h
Modstandskoefficient (ζ)1,80
Driftstemperatur-10…80 °C (over 80 °C: kontakt Socla)
MedieIkke-belastede væsker og gas
VentilhusStøbejern / epoxy
Styring (guide)Støbejern / epoxy
Lukkesystem, spindelBronze
Lukkesystem, ventilStøbejern / epoxy
FjederRustfrit stål
Tætning / O-ringEPDM
PropMessing
Ekstra udtag2 borede bosser 1/2 med prop (by-pass, kontrol, tømning)
GodkendelserACS (DN 40 til 250), PED 2014/68/UE kategori I
Nettovægt10,2 kg
Mærke
Varenummer430552014
EAN3660770156993
