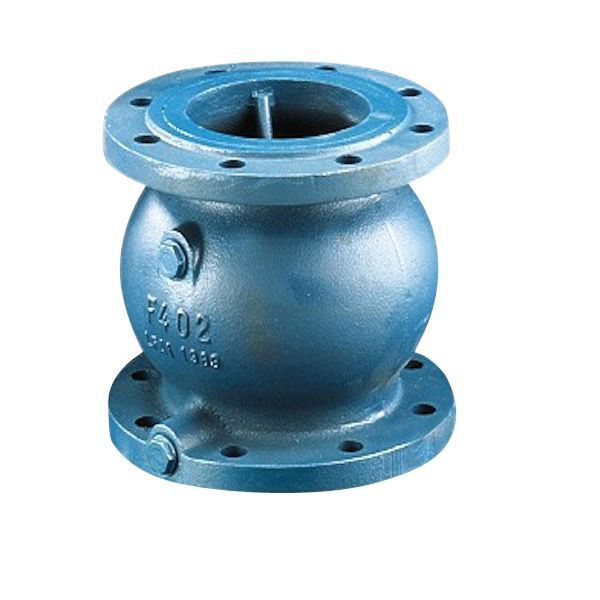

Socla 402B kontrollerbar sædekontraventil DN 50

1.957 kr. inkl. moms

Fjederbelastet kontraventil med flangetilslutning til vandforsyning, pumpebeskyttelse og trykforøgeranlæg – kan monteres i alle positioner.

  • Dimension: DN 50.
  • Tilslutning: flanger boret til PN 10/16.
  • Ekstra udtag: borede bosser med prop til by-pass, kontrol eller tømning.
  • Overflade: epoxybelagt ind- og udvendigt.

Levering 1–3 hverdage

Varenummer (SKU): 430552012 Kategori:

Beskrivelse

Socla 402B er en aksialt styret kontraventil (System 02) med flangetilslutning til vandforsyning, pumpebeskyttelse, trykforøgeranlæg og vanddistribution. Socla angiver, at ventilen kan monteres i enhver stilling, er kompakt og ikke selv skaber vandslag. DN 50 har to borede og proppede 1/2-bosser til by-pass, kontrol eller tømning.

Fordele

  • Monteringsposition: Den rustfri fjeder gør, at ventilen virker i alle monteringsstillinger.
  • Pakninger: Både ventilens tætning og O-ringen er af EPDM.
  • Styrering: Bronzestyreringen giver lukkesystemet en bedre bevægelse og forebygger for tidligt slid.
  • Korrosionsbeskyttelse: Epoxybelægning ind- og udvendigt øger modstandsdygtigheden over for korrosion.
  • Energitab: Socla angiver, at den hydrauliske udformning giver et meget lille energitab.
  • Driftstryk: Tilladt arbejdstryk i vand (PFA) er 16 bar.

Passer den til dit anlæg?

Bruges til

  • Kontraventil med flanger til vandforsyning, pumpebeskyttelse, generelle kredse, trykforøgeranlæg og vanddistribution. Medier: ubelastede væsker og gas.
  • Kan monteres i enhver stilling og har gennemføring til kabler fra dykpumper.

Sådan vælger du

Montering

  • Før idrifttagning kontrolleres, at driftsforholdene passer til typeskiltet, og at ventilen åbner og lukker korrekt. Kredsen skylles med ventilen helt åben for at fjerne urenheder.
  • Anlægget sættes gradvist under tryk. Opstår der vandslag, skal der monteres et system mod vandslag.
  • Medfølger: Propper til de to 1/2-bosser (forhåndsmonteret).
Til installatøren
  • Idriftsætning: Kontrollér, at driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Nye anlæg skylles med ventilen helt åben.
  • Opstart: Anlægget sættes gradvist under tryk. Opstår der vandslag, skal der monteres et system mod vandslag.
  • Åbningstryk (mm vandsøjle): lodret opad 440, vandret 330, lodret nedad 220 – uden fjeder 110.
  • Driftsgrænser: Tilladt tryk i vand (PFA) 16 bar. Maks. tilladt tryk andre medier (PS, kategori I): L1 16 bar, L2 16 bar, G1 16 bar, G2 16 bar. Socla gør opmærksom på, at det angivne tryk for væskekategorierne ikke i sig selv er en garanti for anvendelsen – anvendelsen skal valideres for de konkrete driftsforhold. Driftstemperatur -10…80 °C; ved højere temperatur skal Socla kontaktes.
  • Service: Ved adskillelse fjernes styreenheden (guide), O-ringen, fjederen og lukkesystemet i nævnte rækkefølge. Ved samling kontrolleres og om nødvendigt smøres tætningen, og ventilens tæthed afprøves efter montering.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan ventilen monteres i alle retninger?
Ja. Den rustfri fjeder gør, at 402B virker i alle monteringsstillinger.

Hvad skal man kontrollere ved idriftsætning?
At driftsforholdene passer til typeskiltet, at ventilen åbner og lukker korrekt, og at den er fri for urenheder. Anlægget sættes gradvist under tryk, og nye anlæg skylles med ventilen helt åben.

Hvad kan de ekstra 1/2-bosser bruges til?
De to borede og proppede bosser kan bruges til by-pass, trykkontrol eller tømning af ledningen.

Hvilket tryk og hvilken temperatur tåler ventilen?
I vand er det tilladte arbejdstryk (PFA) 16 bar, og driftstemperaturen er -10…80 °C. Ved højere temperatur skal Socla kontaktes.

Dokumentation

Tekniske data fra producentens officielle materiale (socla.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAksialt styret, fjederbelastet kontraventil, System 02 (402B)
Model402B
Producentens varenr.149B2351
DimensionDN 50
TilslutningFlanger boret PN 10/16 (EN1092-2)
Kv (fuldt åben)80,80 m³/h
Modstandstal (ζ)1,50
ÅbningstrykLodret opad 440 mm vandsøjle, vandret 330 mm, lodret nedad 220 mm; uden fjeder 110 mm
TrykklassePN 10/16
Maks. tilladt tryk i vand (PFA)16 bar
Maks. tilladt tryk andre medier (PS, kategori I)L1 16 bar, L2 16 bar, G1 16 bar, G2 16 bar
Medietemperatur-10…80 °C (over 80 °C: kontakt Socla)
MedieIkke-belastede væsker og gas
VentilhusStøbejern, epoxybelagt
VentilsædeBronze (ring)
PakningEPDM (O-ring og tætning)
Styr (guide)Bronze
FjederRustfrit stål
LukkesystemBronze
PropMessing
Ekstra udtag2 borede bosser 1/2 med prop (by-pass, kontrol, tømning)
GodkendelserACS, CE (PED 2014/68/UE kategori I), Kiwa, VdS (DN 40-250)
Nettovægt5,8 kg
Mærke
Varenummer430552012
EAN3660770156573
