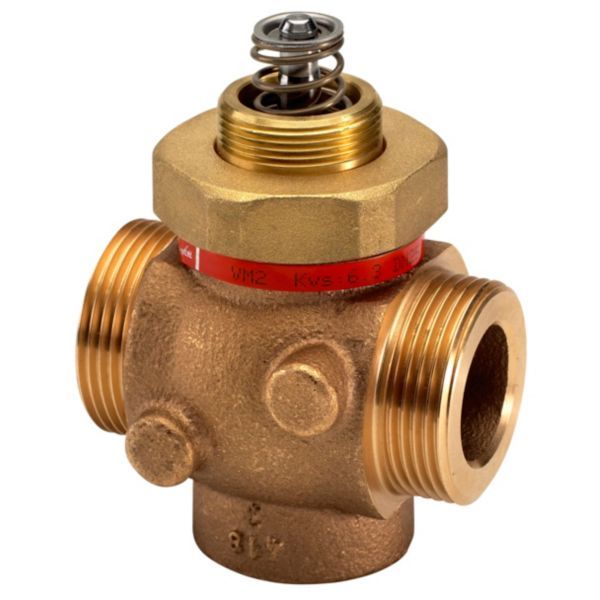

Danfoss Vm2-25 2vejs sædeventil, DN25 Kvs 6,3 PN25

3.373 kr. inkl. moms

Trykaflastet motorventil (sædeventil) til fjernvarme-, kedel- og brugsvandsanlæg med varmeveksler eller beholder.

  • Tilslutning: 1 1/4″ udvendigt gevind (G 1 1/4 A), DN 25
  • Funktion: Trykaflastet og normalt åben, med split-karakteristik
  • Motor: Passer til Danfoss AMV(E)-motorer, der bestilles separat
  • Materiale: Ventilhus i rødbronze, kegle og spindel i rustfast stål

Levering 1–3 hverdage

Varenummer (SKU): 461046008 Kategori:

Beskrivelse

Danfoss VM 2 er en 2-vejs motorventil i rødbronze til fjernvarmeanlæg, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder. Denne udgave er DN 25 med kvs 6,3 m³/h og 1 1/4″ udvendigt gevind (G 1 1/4 A) i begge ender. Ventilen er normalt åben og er udviklet til at fungere sammen med Danfoss’ elektriske aktuatorer AMV(E) 10, 20 og 30 samt AMV(E) 13, 23 og 33 med spring return-funktion.

Fordele

  • Karakteristik: Danfoss har udviklet split-karakteristikken til de mest krævende applikationer og angiver hurtig og stabil regulering.
  • Lukketryk: Trykaflastningen gør, at små aktuatorer kan lukke ventilen mod højt differenstryk.
  • Montage: Push-tilslutningen giver en nem mekanisk forbindelse mellem aktuator og ventil.
  • Tæthed: Læktab på maks. 0,05 % af kvs efter IEC 534.
  • Materialer: Ventilsæde, kegle og spindel er i rustfast stål, og pakdåsepakningen er i EPDM.

Passer den til dit anlæg?

Bruges til

  • Motorventil til krævende anlæg: fjernvarmeanlæg, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder, hvor Danfoss angiver, at ventilen sikrer lang og problemfri ydelse.
  • Bruges sammen med Danfoss’ elektriske aktuatorer AMV(E) 10, 20 og 30 eller AMV(E) 13, 23 og 33 med spring return-funktion.

Sådan vælger du

Montering

  • Ventil og aktuator bestilles hver for sig og samles med push-tilslutningen mellem aktuator og ventil.
  • 1 1/4″ udvendigt gevind (G 1 1/4 A) iht. ISO 228-1 i begge ender.
  • Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, 2–150 °C.
Til installatøren
  • Aktuator: Ventilen leveres uden aktuator; databladet angiver AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33 til VM 2 DN 25 med kvs 6,3. Aktuatoren samles med ventilen via push-tilslutningen.
  • Driftsgrænser: Medietemperatur 2–150 °C, cirkulationsvand eller glykolholdigt vand op til 30 %, pH 7–10.
  • Tryk: Maks. lukketryk (Δp) er 16 bar med AMV(E) 10/13 og 25 bar med AMV(E) 20/23 og 30/33. Maks. driftstryk er 12 bar, og Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation.
  • Regulering: Split-karakteristik med reguleringsforhold min. 50:1 og vandring 5 mm; læktab maks. 0,05 % af kvs efter IEC 534.
  • Nipler: Danfoss angiver gevindnipler 003H6904 (R 1 / G 1 1/4, længde 33 mm) og svejsenipler 003H6910 (G 1 1/4) til DN 25.
  • Reservedel: Ventilindsats til VM 2 DN 25 kvs 6,3 har Danfoss-kodenr. 065B2037.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Databladets tabel angiver, at VM 2 DN 25 med kvs 6,3 kan bruges med både AMV(E) 10/13 og AMV(E) 20/23 og 30/33. Maks. lukketryk er 16 bar med AMV(E) 10/13 og 25 bar med AMV(E) 20/23 og 30/33.

Hvilken karakteristik har VM 2?
VM 2 har split-karakteristik. Danfoss angiver hurtig og stabil regulering og mindre temperaturoscillation.

Hvad er forskellen på lukketryk og driftstryk?
Danfoss angiver maks. lukketryk som det tryk, ventilen kan lukke mod, hvis trykket påføres efter lukning. Maks. driftstryk er 12 bar og betyder, at ventilen kan lukke mod dette tryk fra åben position uden sugning i hele vandringen.

Hvilket medie må ventilen bruges til?
Cirkulationsvand eller glykolholdigt vand op til 30 % med pH mellem 7 og 10 og en medietemperatur på 2–150 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVM 2, 2-vejs sædeventil (motorventil), trykaflastet
ModelVM 2 25
Danfoss kodenr.065B2017
DimensionDN 25
Tilslutning1 1/4" udvendigt gevind (G 1 1/4 A), ISO 228-1
Kvs6,3 m³/h
TrykklassePN 25
Maks. driftstryk12 bar (Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation)
Maks. lukketryk (Δp)16 bar med AMV(E) 10/13 og 25 bar med AMV(E) 20/23 og 30/33
Medietemperatur2–150 °C
MedieCirkulationsvand/glykolholdigt vand op til 30 %, pH 7–10
Vandring5 mm
KarakteristikSplit
ReguleringsforholdMin. 50:1
LæktabMaks. 0,05 % af kvs (IEC 534)
Kavitationsfaktor≥ 0,5 (ved 100 % vandring: 0,34 · 75 %: 0,50 · 50 %: 0,52 · 25 %: 0,58)
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeRustfast stål
VentilkegleRustfast stål
SpindelRustfast stål
SpindelpositionNormalt åben
PakningEPDM (pakdåsepakning)
Byggelængde (L1)75 mm
Mærke
Varenummer461046008
EAN5702421508961
Vægt1,073 kg
