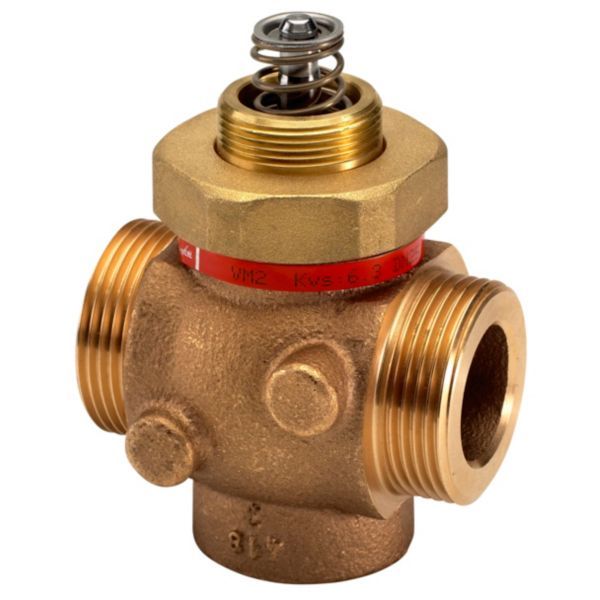

Danfoss VM2 2-vejs sædeventil DN20, Kvs 4,0, PN25, 065B2016

3.160 kr. inkl. moms

Danfoss VM 2 er en 2-vejs motorventil i rødbronze til fjernvarme, kedelanlæg og brugsvandsanlæg med veksler eller beholder.

  • Ventil: Sædeventil VM 2, DN20, kvs 4,0 m³/h.
  • Regulering: Split-karakteristik.
  • Motorer: Passer til Danfoss’ AMV(E)-serie.
  • Medie: Vand eller glykolblandet vand.
  • Tilslutning: Udvendigt gevind.

Levering 1–3 hverdage

Varenummer (SKU): 461046006 Kategori:

Beskrivelse

Danfoss VM 2 er en 2-vejs motorventil i rødbronze til fjernvarme, kedelanlæg og brugsvandsanlæg med veksler eller beholder. Denne udgave er DN20 med kvs 4,0 m³/h og 1″ udvendigt gevind (G 1 A). Ventilen er normalt åben og bygget til at arbejde sammen med Danfoss’ elektriske motorer AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33.

Fordele

  • Split-karakteristik: Udviklet af Danfoss til krævende anlæg som fjernvarme og brugsvand, med hurtig og stabil regulering.
  • Lukketryk: Ventilen kan lukke mod 25 bar – ifølge Danfoss også med de små aktuatorer.
  • Montering: Push-tilslutning giver en nem mekanisk forbindelse mellem motor og ventil.
  • Tæt lukning: Læktab maks. 0,05 % af kvs.
  • Materialer: Sæde, kegle og spindel i rustfast stål, pakdåse i EPDM.

Passer den til dit anlæg?

Bruges til

  • Motorventil til krævende anlæg: fjernvarmeanlæg, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder.
  • Bruges sammen med Danfoss’ elektriske motorer AMV(E) 10/20/30 eller motorer med spring return-funktion (fjederretur) AMV(E) 13/23/33.

Sådan vælger du

Montering

  • Ventil og motor bestilles hver for sig; motoren kobles på med push-tilslutningen.
  • Maks. lukketryk 25 bar for DN20 med både AMV(E) 10/13 og AMV(E) 20/23, 30/33. Maks. driftstryk 12 bar (anbefalet 4 bar for at undgå støj og kavitation).
  • Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, 2–150 °C.
  • Tilslutning: 1″ udvendigt gevind (G 1 A) i begge ender.
  • Medfølger ikke: Motor (bestilles separat).
Til installatøren
  • Reguleringsform: Split-karakteristik, reguleringsforhold over 50:1, vandring 5 mm.
  • Driftsgrænser: Maks. lukketryk 25 bar (AMV(E) 10/13 og 20/23/30/33). Maks. driftstryk 12 bar, Danfoss anbefaler højst 4 bar mod støj og kavitation.
  • Medietemperatur: 2–150 °C. Bruges AMV(E) 10/13 over 130 °C, kræves adapter 065Z7547 (op til 150 °C); AMV(E) 20/23/30/33 dækker hele området uden adapter.
  • Vandkvalitet: Cirkulationsvand eller glykolholdigt vand op til 30 %, pH 7–10.
  • Montering: Motoren monteres med push-tilslutning; ventil og motor bestilles hver for sig.
  • Tilslutning: 1″ udvendigt gevind (G 1 A).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Ifølge Danfoss passer AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33. Maks. lukketryk er 25 bar med alle tre.

Hvilken karakteristik har VM 2?
VM 2 har split-karakteristik. Danfoss angiver, at den giver hurtig og stabil regulering og mindre temperaturoscillation.

Hvor højt tryk tåler ventilen i drift?
Maks. driftstryk er 12 bar, men Danfoss anbefaler højst 4 bar for at undgå højt støjniveau og kavitation.

Kan ventilen bruges ved høje medietemperaturer?
Medietemperaturen er 2–150 °C. Bruges AMV(E) 10/13 over 130 °C, kræver Danfoss adapter 065Z7547.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVM 2, 2-vejs sædeventil (motorventil), trykaflastet
Danfoss kodenr.065B2016
DimensionDN20
TilslutningUdvendigt gevind G 1 A, ISO 228-1
Kvs4,0 m³/h
TrykklassePN 25
Maks. lukketryk (Δp)25 bar med AMV(E) 10/13 og med AMV(E) 20/23, 30/33 (DN20, kvs 4,0)
Maks. driftstryk12 bar (Danfoss anbefaler 4 bar for at undgå højt støjniveau og kavitation)
Medietemperatur2–150 °C (med AMV(E) 10/13 over 130 °C kræves adapter 065Z7547; AMV(E) 20/23/30/33 dækker hele området uden adapter)
MedieCirkulationsvand / glykolholdigt vand op til 30 %, pH 7–10
Vandring5 mm
KarakteristikSplit
LæktabMaks. 0,05 % af kvs
Kavitationsfaktor≥ 0,5
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeRustfast stål
VentilkegleRustfast stål
SpindelRustfast stål
SpindelpositionNormalt åben
Pakdåsepakning, materialeEPDM
Byggelængde (L)70 mm
Mærke
Varenummer461046006
EAN5702421508947
Vægt0,974 kg
