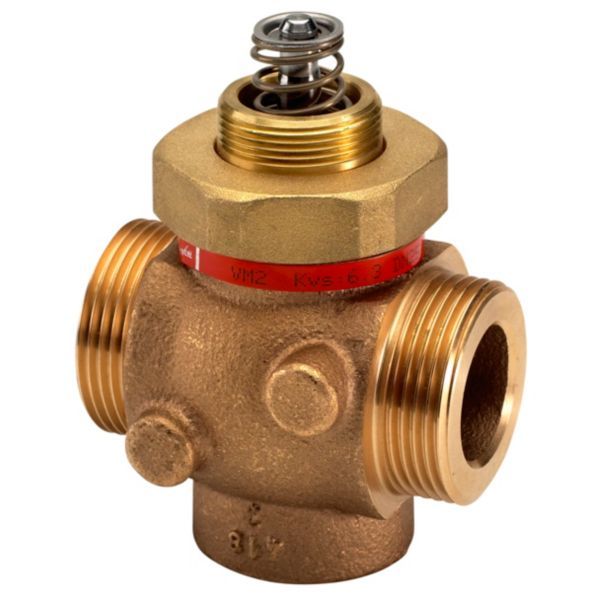

Danfoss Vm2-25 2vejs sædeventil, DN25 kvs 8,0 PN25

3.587 kr. inkl. moms

To-vejs motorventil til fjernvarme-, kedel- og brugsvandsanlæg med veksler eller beholder.

  • Dimension: DN25
  • Tilslutning: 1 1/4″ udvendigt gevind (G 1 1/4 A)
  • Motor: Push-tilslutning; motoren bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 461046108 Kategori:

Beskrivelse

Danfoss VM 2 er en 2-vejs motorventil i rødbronze til fjernvarme, kedelanlæg og brugsvandsanlæg med veksler eller beholder. Denne udgave er DN25 med kvs 8,0 m³/h og 1 1/4″ udvendigt gevind (G 1 1/4 A). Ventilen er normalt åben og bygget til at arbejde sammen med Danfoss’ elektriske motorer AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33.

Fordele

  • Regulering: Danfoss angiver, at split-karakteristikken giver hurtig og stabil regulering, også ved lav flowhastighed.
  • Lukkeevne: Danfoss angiver, at ventilen kan lukke mod højt differenstryk med små motorer.
  • Montering: Push-tilslutningen giver en nem mekanisk forbindelse mellem motor og ventil.
  • Trykaflastet kegle: Ventilkeglen er trykaflastet, så motoren ikke skal arbejde mod hele anlæggets tryk.
  • Materialer: Ventilhuset er i rødbronze, og sæde, kegle og spindel er i rustfast stål.

Passer den til dit anlæg?

Bruges til

  • Motorventil til krævende anlæg: fjernvarmeanlæg, kedelanlæg og brugsvandsanlæg med varmeveksler eller beholder.
  • Bruges sammen med Danfoss’ elektriske motorer AMV(E) 10/20/30 eller med spring return-funktion AMV(E) 13/23/33.

Sådan vælger du

Montering

  • Ventil og motor bestilles hver for sig; motoren kobles på med push-tilslutningen.
  • Maks. lukketryk 16 bar med AMV(E) 10/13 og 25 bar med AMV(E) 20/23 og 30/33, når trykket påføres efter lukning. Maks. driftstryk er 12 bar (Danfoss anbefaler maks. 4 bar mod støj og kavitation).
  • Rørtilslutning: 1 1/4″ udvendigt gevind (G 1 1/4 A) iht. ISO 228-1; nipler bestilles separat.
  • Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, 2–150 °C.
Til installatøren
  • Reguleringskarakteristik: split, reguleringsforhold min. 50:1, vandring 5 mm, kavitationsfaktor ≥ 0,5.
  • Tryk: maks. lukketryk 16 bar (AMV(E) 10/13) eller 25 bar (AMV(E) 20/23, 30/33), hvis trykket påføres efter lukning af ventilen. Maks. driftstryk er 12 bar; Danfoss anbefaler maks. 4 bar for at undgå højt støjniveau og kavitation.
  • Medie: cirkulationsvand eller glykolholdigt vand op til 30 %, pH 7–10, 2–150 °C.
  • Montering: push-tilslutning mellem ventil og motor; motor bestilles separat.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer til ventilen?
Ifølge Danfoss passer AMV(E) 10/13, AMV(E) 20/23 og AMV(E) 30/33. Maks. lukketryk er 16 bar med AMV(E) 10/13 og 25 bar med AMV(E) 20/23 og 30/33, når trykket påføres efter lukning af ventilen.

Hvilken karakteristik har VM 2?
VM 2 har split-karakteristik. Danfoss angiver, at den giver hurtig og stabil regulering, også ved lav flowhastighed, og mindre temperaturoscillation.

Hvilket tryk må ventilen arbejde ved?
Maks. driftstryk er 12 bar, men Danfoss anbefaler maks. 4 bar for at undgå høj støj og kavitation.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVM 2, 2-vejs sædeventil (motorventil), trykaflastet
Danfoss kodenr.065B2028
DimensionDN25
Tilslutning1 1/4" udvendigt gevind, G 1 1/4 A (ISO 228-1)
Kvs8,0 m³/h
TrykklassePN 25
Maks. driftstryk12 bar (Danfoss anbefaler maks. 4 bar for at undgå høj støj og kavitation)
Maks. differenstryk25 bar
Maks. lukketryk (Δp)16 bar med AMV(E) 10/13 og 25 bar med AMV(E) 20/23 og 30/33 (gælder, hvis trykket påføres efter lukning)
Medietemperatur2–150 °C
MedieCirkulationsvand / glykolholdigt vand op til 30 %, pH 7–10
Vandring5 mm
KarakteristikSplit
ReguleringsforholdMin. 50:1
LæktabMaks. 0,05 % af kvs (IEC 534)
Kavitationsfaktor≥ 0,5
VentilhusRødbronze, mat. nr. 2.1096.1 (RG5)
VentilsædeRustfast stål
VentilkegleRustfast stål
SpindelRustfast stål
SpindelpositionNormalt åben
PakningEPDM (pakdåse)
AktuatortilslutningPush-tilslutning
MålByggelængde (L1) 75 mm, nøglevidde (SW) 46 mm
Mærke
Varenummer461046108
EAN5702421523506
Vægt1,128 kg
