Beskrivelse

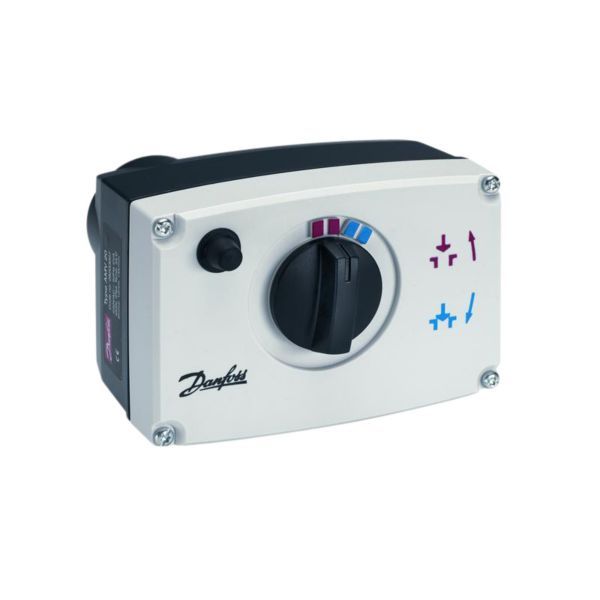

Danfoss AMV 30 er en elektrisk aktuator (ventilmotor), der monteres på Danfoss-reguleringsventiler og styres 3-punkt fra en elektronisk regulator. Motoren forsynes med 230 V AC, har 450 N lukkekraft og 10 mm spindelvandring. Den bruges sammen med VS-, VM-, VB- og AVQM-ventiler.
Fordele
- Idriftsætning: Motoren tilpasser selv spindelvandringen til ventilens endepositioner, og det reducerer idriftsætningstiden.
- Reguleringshastighed: Motoren bruger 3 sekunder pr. mm spindelvandring – Danfoss’ hurtige hastighedstype.
- Overbelastningsbeskyttelse: Belastningsafhængige endestopkontakter sikrer, at motor og ventil ikke udsættes for overbelastning.
- Manuel betjening: Motoren har manuel overstyring, så ventilen kan åbnes og lukkes i hånden.
Passer den til dit anlæg?
Bruges til
- Elektrisk motor til Danfoss reguleringsventiler. Danfoss angiver fjernvarme som applikation for AMV 30.
- AMV 30 anvendes hovedsageligt med VS-, VM-, VB- og AVQM-ventiler og styres 3-punkt fra en regulator.
Sådan vælger du
- Denne variant: AMV 30, 230 V AC, 3-punkt styring, 450 N, 10 mm spindelvandring og 3 s/mm.
- AMV 10, 24 V AC (300 N, 14 s/mm)
- AMV 10, 230 V AC (300 N, 14 s/mm)
- AMV 20, 230 V AC (450 N, 10 mm spindelvandring, 15 s/mm)
- Ventiler til AMV 20/30 ifølge Danfoss: VS2 (DN 15–25), VM2 (DN 15–50), VB2 (DN 15–50) og AVQM – fx VM2 DN 25, kvs 6,3
- Skal motoren lukke ventilen ved strømudfald (sikkerhedsfunktion efter DIN EN 14597), findes AMV 13, AMV 23 og AMV 33 i Danfoss-programmet. Denne motor har ikke sikkerhedsfunktion.
- Modulerende styring i stedet for 3-punkt: Danfoss’ AME-motorer styres modulerende – fx AME 30
Montering
- Aktuatoren skal monteres, så ventilspindelen enten er vandret eller peger opad. Den monteres på ventilhuset med en monteringsring uden værktøj; ringen spændes med håndkraft.
- Danfoss anbefaler på det stærkeste at afslutte den mekaniske installation, før el-tilslutningen påbegyndes. Brug passende kabelpakdåser (M 16×1,5) for at holde kapslingsklassen.
- Efter installation: tænd for strømmen, giv et signal fra regulatoren og kontrollér, at spindelbevægelsen passer til applikationen.
- Medfølger ikke: Potentiometer til positionsfeedback (ekstra tilbehør).
Til installatøren
- Styresignal: 3-punkt fra en elektronisk regulator.
- Positionsfeedback: Løbende positionsfeedback kræver et ekstra potentiometer – medfølger ikke.
- Tilbageføringssignal: Danfoss angiver mulighed for digitalt tilbageføringssignal i ventilens endeposition i terminal 4 og 5.
- Sikkerhedsfunktion: Ingen fjederretur – motoren lukker ikke ventilen ved strømsvigt.
- El-tilslutning: Der er to kabelindgange til M 16×1,5 kabelpakdåser, og den ene leveres med en gummifod. Passende kabelpakdåser er nødvendige for at opretholde den angivne kapslingsklasse. Afslut den mekaniske installation, før el-tilslutningen påbegyndes.
- Driftsgrænser: Omgivelsestemperatur 0–55 °C, opbevarings- og transporttemperatur -40…70 °C, maks. medietemperatur 150 °C.
- Omgivelsesfugtighed: 5–95 % relativ luftfugtighed, ikke-kondenserende.
Se alle tekniske specifikationer →
Passer til
- Danfoss AVQM DN 15, kvs 1,6
- Danfoss AVQM DN 15, kvs 2,5
- Danfoss AVQM DN 15, kvs 4
- Danfoss AVQM DN 20, kvs 6,3
- Danfoss AVQM DN 25, kvs 8
- Danfoss AVQM DN 32, kvs 10
Ofte stillede spørgsmål
Giver motoren positionsfeedback?
Løbende positionsfeedback kræver et ekstra potentiometer. Danfoss angiver dog mulighed for et digitalt tilbageføringssignal, når ventilen står i endeposition (terminal 4 og 5).
Hvor hurtigt regulerer motoren?
3 sekunder pr. mm spindelvandring, med en maks. spindelvandring på 10 mm.
Kan motoren lukke ventilen ved strømsvigt?
Nej, denne motor har ikke sikkerhedsfunktion. Til det findes Danfoss AMV 13, AMV 23 og AMV 33 med fjeder-returfunktion efter DIN EN 14597.
Hvilke ventiler passer motoren til?
Ifølge Danfoss: VS2 (DN 15–25), VM2 (DN 15–50), VB2 (DN 15–50) og AVQM.
Hvilke kabelforskruninger skal bruges?
Motoren har to kabelindgange til M 16×1,5 kabelpakdåser. Danfoss gør opmærksom på, at passende kabelpakdåser er nødvendige for at opretholde den angivne kapslingsklasse.
Dokumentation
- Datablad AMV 10/20/30/13/23/33 PDF · 1,3 MB
- Datablad Elektriske aktuatorer, AMV 10, AMV 20, AMV 30 AMV 13, AMV 23, AMV 33 PDF · 1,6 MB
- Brochure Lad intelligente motorventiler håndtere dine driftsudfordringer PDF · 6,2 MB
- Driftsvejledning AMV 20/30 PDF · 1,0 MB
- Driftsvejledning AMV 20/30/23/33 Accessories PDF · 246 KB
- EU-overensstemmelseserklæring Danfoss EU PDF · 233 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
