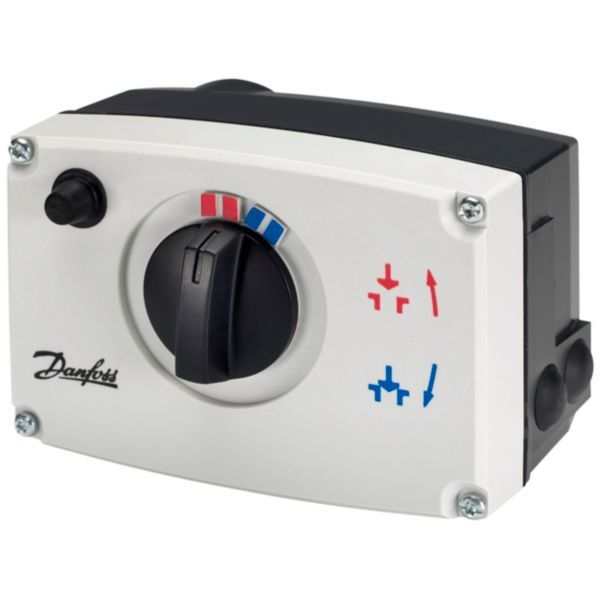

Danfoss AME 30 gearmotor

6.385 kr. inkl. moms

Elektrisk ventilmotor til modulerende styring af Danfoss-reguleringsventiler. Den monteres på ventilen uden værktøj.

  • Forsyning: 24 V AC.
  • Kraft og slaglængde: 450 N lukkekraft og 10 mm vandring.
  • Selvkalibrering: Motoren tilpasser selv vandringen til ventilens endepositioner.
  • Manuel betjening: Motoren kan betjenes manuelt.
  • Til ventiler: VS-, VM-, VB- og AVQM-ventiler.

Levering 1–3 hverdage

Varenummer (SKU): 460946030 Kategori:

Beskrivelse

Danfoss AME 30 er en elektrisk aktuator (ventilmotor) til modulerende styring af Danfoss-reguleringsventiler. Den forsynes med 24 V AC, har en lukkekraft på 450 N og en slaglængde på 10 mm, og styres med signalet 0(2)-10 V eller 0(4)-20 mA. Motoren bruges sammen med VS-, VM-, VB- og AVQM-ventiler.

Fordele

  • Ventilkompatibilitet: Motoren bruges hovedsageligt sammen med Danfoss VS-, VM-, VB- og AVQM-ventiler.
  • Idriftsætning: Motoren finder selv ventilens endepositioner, første gang den får spænding – ingen manuel indstilling.
  • Styring: Modulerende signal med positionsfeedback, så motoren kan kobles til et overvågnings- og styresystem.
  • Overbelastning: Belastningsafhængige endestopkontakter sikrer, at motor og ventil ikke overbelastes.
  • Reguleringshastighed: Motoren bruger 3 sekunder pr. mm vandring, hvor AME 20 bruger 15 sekunder pr. mm.

Passer den til dit anlæg?

Bruges til

  • Modulerende motor til Danfoss-reguleringsventiler i fjernvarme- og fjernkølingsanlæg – Danfoss designer dem til at passe i stationer med et bredt udvalg af Danfoss-ventiltyper.
  • Bruges hovedsageligt med VS-, VM-, VB- og AVQM-ventiler.

Sådan vælger du

Montering

  • Monteres på ventilhuset med en monteringsring, der spændes med håndkraft – uden værktøj. Ventilspindlen skal være vandret eller pege opad.
  • Afslut den mekaniske montering før el-tilslutningen; ved første tilslutning af spænding kalibrerer motoren sig selv.
  • Danfoss anbefaler ikke AME-motorer sammen med VS2 DN 15.
Til installatøren
  • Montering: Monteres på ventilhuset med en monteringsring, der spændes med håndkraft – uden værktøj; ventilspindlen skal være vandret eller pege opad.
  • Idriftsætning: Afslut den mekaniske montering før el-tilslutningen; ved første tilslutning af spænding kalibrerer motoren sig selv til ventilens endepositioner.
  • Styresignal: Modulerende 0(2)-10 V (impedans 24 kOhm) eller 0(4)-20 mA (impedans 500 Ohm); positionsfeedback 0-10 (2-10) V.
  • Kompatibilitet: Danfoss anbefaler ikke AME-motorer sammen med VS2 DN 15.
  • Driftsgrænser: Omgivelsestemperatur 0–55 °C, opbevaringstemperatur -40–70 °C; maks. medietemperatur på ventilsiden (AME 20/23/30/33) 150 °C.

Passer til

Ofte stillede spørgsmål

Hvilke ventiler passer motoren til?
VS-, VM-, VB- og AVQM-ventiler. Danfoss anbefaler dog ikke AME-motorer sammen med VS2 DN 15.

Hvor hurtigt regulerer motoren?
3 sekunder pr. mm slaglængde, med en total slaglængde på 10 mm.

Kræver montering værktøj?
Nej, den monteres på ventilhuset med en monteringsring, der spændes med håndkraft.

Skal motoren indstilles manuelt efter montering?
Nej, ved første tilslutning af spænding kalibrerer motoren sig selv til ventilens endepositioner.

Hvilken spænding kræver den?
24 V AC.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAME 30 elektrisk aktuator (ventilmotor)
Danfoss kodenr.082G3017
AktuatortypeElektrisk
StyresignaltypeModulerende/3-punkt
Styresignal0(2)-10 V (impedans 24 kOhm) / 0(4)-20 mA (impedans 500 Ohm)
MedietemperaturMaks. 150 °C (ventilside, AME 20/23/30/33)
Omgivelsestemperatur0–55 °C
Opbevaringstemperatur-40–70 °C
Forsyningsspænding24 V AC, 50/60 Hz
Effektforbrug9 VA
KapslingsklasseIP54, beskyttelsesklasse II
Lukkekraft450 N
Slaglængde (vandring)10 mm
Hastighed3 s/mm (hurtig)
PositionsfeedbackJa
Udgangssignal X0-10 (2-10) V
SikkerhedsfunktionNej – motoren har ikke fjederretur
ApplikationFjernvarme
Manuel betjeningJa
Til ventilerVS-, VM-, VB- og AVQM-ventiler
Nettovægt1,63 kg
Mærke
Varenummer460946030
EAN5702421510650
