Beskrivelse
Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil, primært til fjernvarme- og kølesystemer. Den begrænser flowet til den indstillede maksværdi; denne udgave er DN 20 med kvs 6,3 m³/h, 1″ udvendigt gevind (G 1 A) og flowområde 0,16–3,5 m³/h. Med en elektrisk motor AMV(E) og en ECL-regulator kan både flow og temperatur styres.
Fordele
- Begrænser flowet automatisk: Regulatoren er selvvirkende og forhindrer flowet i at overstige det maksimum, du indstiller – uden strøm eller styresignal.
- Flow og temperatur i samme ventil: Ventilen har en justerbar flowbegrænser og en hals til den elektriske motor, så den både kan begrænse flowet og regulere temperaturen.
- Fri montering: Ventilen monteres frit i frem- eller returløb.
- Materiale: Ventilhus i rødbronze og ventilsæde i rustfrit stål, beregnet til cirkulationsvand til fjernvarme/fjernkøling og glykolblandinger op til 30 %.
- Kan indgå i en ECL-styring: Danfoss oplyser, at flowet og temperaturen kan styres, når ventilen kombineres med en elektrisk motor og en ECL-regulator.
Passer den til dit anlæg?
Bruges til
- Fjernvarme- og fjernkøleanlæg. Danfoss placerer AVQM i forbrugerens unit, i distributionsnettet og ved energikilden.
- Units med flere tilsluttede kredse, hvor en AVQM pr. kreds giver kontrol over hver enkelt kreds.
- Anlæg hvor flow og temperatur skal styres af en ECL-regulator via en elektrisk motor AMV(E).
Sådan vælger du
- Denne variant: DN 20, kvs 6,3, indstillingsområde 0,16–3,5 m³/h.
- Lavere flow: AVQM DN 15 kvs 1,6 (maks. 0,9 m³/h)
- Lavere flow: AVQM DN 15 kvs 2,5 (maks. 1,6 m³/h)
- Lavere flow: AVQM DN 15 kvs 4 (maks. 2,4 m³/h)
- Større flow: AVQM DN 25 kvs 8 (maks. 4,5 m³/h)
- Større flow: AVQM DN 32 kvs 10 (maks. 6 m³/h)
- Vælg størrelse efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
- Ved fjernvarme er det fjernvarmeværket, der vælger udstyret til netværkets vandbalance. Afklar værkets krav, før du køber.
Montering
- Monteres frit i frem- eller returløb, med 1″ udvendigt gevind (G 1 A) i begge ender. Danfoss anbefaler returløbet.
- Montering, opstart og vedligeholdelse udføres af kvalificeret og autoriseret personale.
- Det maksimale flow kan indstilles med en varmemåler. Den elektriske motor bestilles separat; AMV 150 og AMV(E) 10/13 passer kun til DN 15.
- Medfølger: Impulsledning mellem ventil og aktuator (monteret fra fabrikken).
- Medfølger ikke: Elektrisk motor AMV(E) – bestilles separat.
Til installatøren

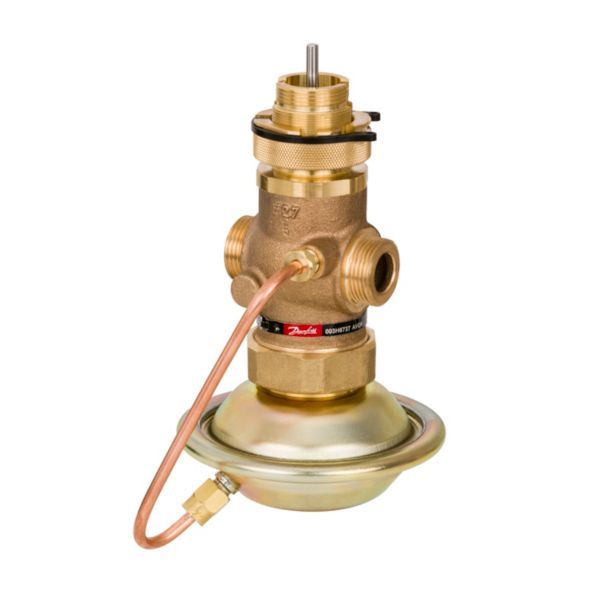

- Opbygning: AVQM består af en reguleringsventil med justerbar flowbegrænser, en hals til montering af elektrisk motor og en trykaktuator med reguleringsmembran.
- Differenstryk: Databladet angiver 0,2 bar over motorventilen (MCV). Maks. differenstryk over hele ventilen er 12 bar.
- Medietemperatur: 2–150 °C. Vandkvalitet: cirkulationsvand til fjernvarme/fjernkøling eller glykolholdigt vand op til 30 %, pH 7–10.
- Motorvalg: Danfoss nævner AMV 150, AMV(E) 10/20/30 og AMV(E) 13/23/33 med fjederretur. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15.
- Montering: Danfoss anbefaler returløbet, men AVQM kan også monteres i fremløbet. Det maksimale flow kan indstilles med en varmemåler.
- Faglært arbejde: Montering, opstart og vedligeholdelse udføres af kvalificeret og autoriseret personale.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss gevindnipler, DN 20, G 1 omløber x R 3/4 udvendigt gevind, 2 stk. (003H6903)351 kr. inkl. moms+
Danfoss AMV 20 gearmotor 230V4.187 kr. inkl. moms+
Danfoss AMV 30 gearmotor5.340 kr. inkl. moms+
Danfoss AME 20 gearmotor 0-10V 24Volt5.902 kr. inkl. moms+
Danfoss AME 30 gearmotor6.385 kr. inkl. moms+
Danfoss union DN15. 1/2'' Omløber 1''145 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke motorer passer?
Danfoss nævner AMV 150, AMV(E) 10/20/30 og AMV(E) 13/23/33 med fjederretur. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15.
Er motoren med?
Nej, den elektriske motor AMV(E) bestilles separat.
Kan flowet stige over det indstillede, hvis trykket i nettet stiger?
Nej. Flowbegrænseren er selvvirkende og holder flowet på højst det indstillede niveau inden for området 0,16–3,5 m³/h. Differenstrykket over hele ventilen må maks. være 12 bar.
