Beskrivelse

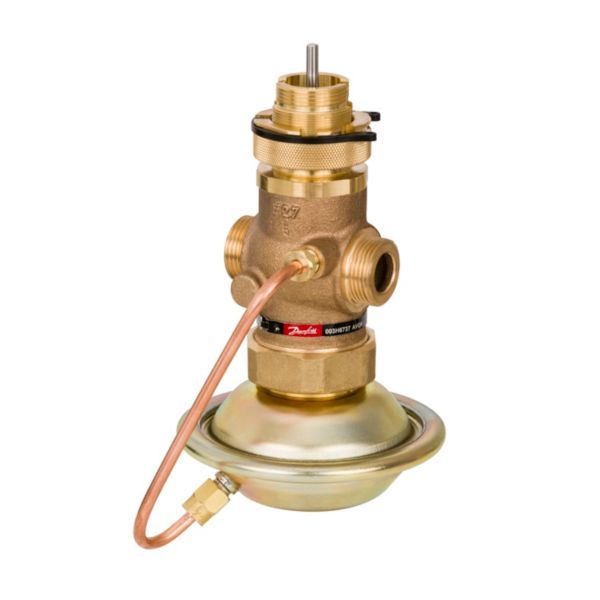

Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil, primært til fjernvarmeanlæg og kølesystemer. Regulatoren forhindrer flowet i at overstige det indstillede maks. flow. Denne udgave er DN 15 med kvs 2,5 m³/h og 3/4″ udvendigt gevind (G 3/4 A), og det maksimale flow kan indstilles mellem 0,07 og 1,6 m³/h ved et differenstryk på 0,2 bar over reguleringsventilen. Med en elektrisk motor AMV(E) og en ECL-regulator kan både flow og temperatur styres.
Fordele
- Begrænser flowet automatisk: Regulatoren er selvvirkende og forhindrer flowet i at overstige det maksimum, du indstiller.
- Flow og temperatur i samme ventil: Ventilen har en justerbar flowbegrænser og en hals til den elektriske motor, så den både kan begrænse flowet og regulere temperaturen.
- Montering: Danfoss anbefaler returløbet, men regulatoren kan også installeres i fremløbet.
- Ventilhus og sæde: Rødbronze CuSn5ZnPb (Rg5) med ventilsæde i rustfrit stål.
- Medie og temperatur: Til cirkulationsvand og glykolholdigt vand op til 30 %, ved medietemperatur 2–150 °C.
- Beskyttelse af membranen: En overtrykssikkerhedsventil beskytter reguleringsmembranen mod et for højt differenstryk.
Passer den til dit anlæg?
Bruges til
- Fjernvarme- og fjernkøleanlæg. Danfoss placerer AVQM i forbrugerens unit, i distributionsnettet og ved energikilden.
- Units med flere tilsluttede kredse, hvor en AVQM pr. kreds giver kontrol over hver enkelt kreds.
- Anlæg hvor flow og temperatur skal styres af en ECL-regulator via en elektrisk motor AMV(E).
Sådan vælger du
- Denne variant: DN 15, kvs 2,5, indstillingsområde 0,07–1,6 m³/h.
- Mindre flow: AVQM DN 15 kvs 1,6 (maks. 0,9 m³/h)
- Større flow: AVQM DN 15 kvs 4 (maks. 2,4 m³/h)
- Større flow: AVQM DN 20 kvs 6,3 (maks. 3,5 m³/h)
- Større flow: AVQM DN 25 kvs 8 (maks. 4,5 m³/h)
- Større flow: AVQM DN 32 kvs 10 (maks. 6 m³/h)
- Vælg størrelse efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
- Ved fjernvarme er det fjernvarmeværket, der vælger udstyret til netværkets vandbalance. Afklar værkets krav, før du køber.
Montering
- Monteres frit i frem- eller returløb med 3/4″ udvendigt gevind (G 3/4 A) i begge ender. Danfoss anbefaler returløbet, og flowretningen på produktetiketten eller på ventilen skal overholdes.
- Danfoss anbefaler kraftigt at installere et filter foran regulatoren, og rørledningerne må ikke belaste ventilhuset mekanisk.
- Det maksimale flow indstilles efter flowkurverne eller med en varmemåler. Indstillingen bør foretages, når den elektriske motor AMV(E) er afmonteret – er motoren monteret, skal motorspindlen være oppe.
- Nødvendigt monterings-, opstarts- og vedligeholdelsesarbejde må kun udføres af faglært og autoriseret personale. Den elektriske motor bestilles separat; AMV 150 og AMV(E) 10/13 passer kun til DN 15.
- Medfølger: Regulatoren leveres fuldt samlet, inklusive impulsledning mellem ventil og aktuator.
- Medfølger ikke: Elektrisk motor AMV(E) (bestilles separat), Svejsenipler eller gevindnipler (tilbehør).
Til installatøren
- Opbygning: AVQM består af en reguleringsventil med justerbar flowbegrænser, en forbindelseshals til elektrisk motor og en trykaktuator med reguleringsmembran. Trykfaldet over flowbegrænseren ledes til aktuatorkamrene; reguleringsventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk.
- Flowbegrænsning: Maks. flow kan indstilles mellem 0,07 og 1,6 m³/h ved et differenstryk på 0,2 bar over reguleringsventilen. Til maks. flow kræves et tilgængeligt differenstryk på 0,6 bar. Maks. differenstryk over ventilen er 12 bar.
- Forbehold: Flowregulatoren kan ikke bruges til at styre differenstrykket over systemet eller reguleringsventilen.
- Sikkerhed: Regulatoren er udstyret med en overtrykssikkerhedsventil, der beskytter reguleringsmembranen mod et for højt differenstryk.
- Medie og vandkvalitet: Medietemperatur 2–150 °C, cirkulationsvand til fjernvarme/fjernkøling eller glykolholdigt vand op til 30 %, pH 7–10.
- Motorer: Danfoss nævner AMV 150, AMV(E) 10/20/30, AMV(E) 13/23/33 med spring return-funktion, AMV(E) 23 SU og AMV 20/23/30 SL med slaglængdebegrænsning. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15.
- Godkendelse: AVQM kombineret med AMV(E) 13, AMV(E) 23 (SL) eller AMV(E) 33 (SL) er godkendt i henhold til DIN EN 14597.
- Styring: Med en elektrisk motor AMV(E) og en ECL-regulator kan flow og temperatur styres sammen.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss gevindnipler, DN 15, G 3/4 omløber x R 1/2 udvendigt gevind, 2 stk. (003H6902)258 kr. inkl. moms+
Danfoss AMV150 24V/24s/250N AMV 150 082G30892.837 kr. inkl. moms+
Danfoss gearmotor, AMV 150, 230V2.377 kr. inkl. moms+
Danfoss AMV 10 gearmotor 230V4.016 kr. inkl. moms+
Danfoss AMV 10 gearmotor 24V AC, 3-punkt, 300N, 082G30024.267 kr. inkl. moms+
Danfoss AME 10 gearmotor4.486 kr. inkl. moms+
Danfoss AMV 20 gearmotor 230V4.187 kr. inkl. moms+
Danfoss AMV 30 gearmotor5.340 kr. inkl. moms+
Danfoss AME 20 gearmotor 0-10V 24Volt5.902 kr. inkl. moms+
Danfoss AME 30 gearmotor6.385 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke motorer passer?
Danfoss nævner AMV 150, AMV(E) 10/20/30, AMV(E) 13/23/33 med spring return-funktion, AMV(E) 23 SU og AMV 20/23/30 SL med slaglængdebegrænsning. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15.
Er motoren med?
Nej. Regulatoren leveres fuldt samlet med impulsledning mellem ventil og aktuator, men den elektriske motor AMV(E) skal bestilles separat.
Kan ventilen monteres i fremløbet?
Ja. Danfoss anbefaler at anbringe regulatoren i returløbet, men den kan også installeres i fremløbet.
Hvordan indstilles flowet?
Det maksimale flow indstilles ved at justere flowbegrænserens position – efter diagrammet for flowjustering eller efter en varmemåler. Flowet kan indstilles mellem 0,07 og 1,6 m³/h ved et differenstryk på 0,2 bar over reguleringsventilen.
Kan den også holde differenstrykket over kredsen?
Nej. Danfoss skriver, at flowregulatoren ikke kan bruges til at styre differenstrykket over systemet eller reguleringsventilen.
