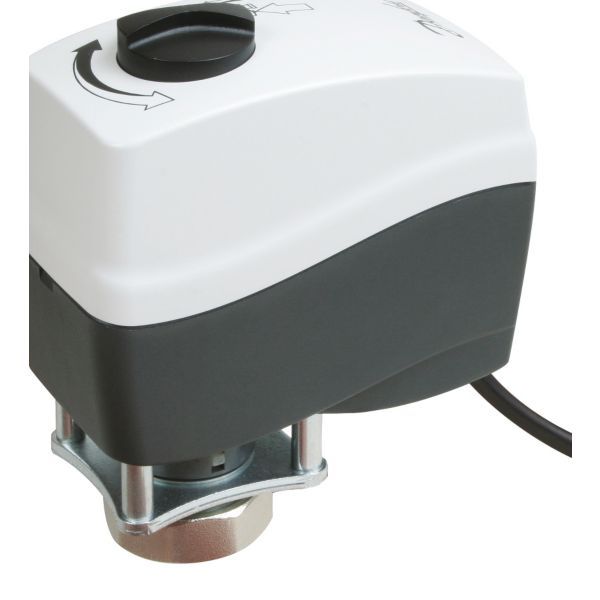

Danfoss gearmotor, AMV 150, 230V

2.377 kr. inkl. moms

Elektrisk aktuator (ventilmotor) til udvalgte Danfoss-motorventiler. Styres af en elektronisk regulator og kan også betjenes manuelt.

  • Forsyning: 230 V AC
  • Lukkekraft og slag: 250 N, 5 mm slaglængde
  • Manuel betjening: Knap på undersiden af motoren
  • Medfølger: Tilslutningskabel

Levering 1–3 hverdage

Varenummer (SKU): 460947460 Kategori:

Beskrivelse

Danfoss AMV 150 er en elektrisk aktuator (ventilmotor), der omsætter en regulators 3-punktsignal til bevægelse af en ventilspindel. Den bruges sammen med motorventilerne VS 2 (kun DN 15), VMV, AVQM (kun DN 15) og AVQML (DN 15/DN 20), og kan også betjenes manuelt på motorens underside.

Fordele

  • Styring: Motoren følger 3-punktsignalet fra en elektronisk regulator og flytter ventilspindlen.
  • Manuel betjening: Du kan holde knappen på motorens underside inde og køre spindlen i hånden.
  • Medietemperatur: Danfoss angiver motoren som velegnet til høje temperaturer – maks. medietemperatur 150 °C.
  • Kabel: Leveres med 1,5 m kabel til regulatoren.

Passer den til dit anlæg?

Bruges til

  • Elektronisk 3-punktstyring af Danfoss-motorventilerne VS 2 (kun DN 15), VMV, AVQM PN 16 (kun DN 15) og AVQML PN 25 (DN 15/DN 20) i fjernvarmeanlæg, gulvvarme, solvarme, zoneinddelt opvarmning, komfortkøling, ventilations- og klimaanlæg.
  • Danfoss viser anvendelseseksempler i indirekte tilsluttede fjernvarmeanlæg med varmeveksler og direkte tilsluttede fjernvarmeanlæg med blandingsanlæg.

Sådan vælger du

Montering

  • Motoren skal monteres, så ventilspindlen enten er vandret eller peger opad.
  • Medfølger: 1,5 m tilslutningskabel til regulatoren.
  • Medfølger ikke: 5 m tilslutningskabel (230 V) – fås som tilbehør (082H8053).
Til installatøren
  • Styring: Aktuatoren skal styres af elektroniske regulatorer med triacs eller solid state-relæer med nulkrydsdetektering. Bruges en regulator med relæudgange, skal relæerne vælges med højere strømklassificering og indgangsstrømkapacitet (min. 40 A).
  • Driftsgrænser: Omgivelsestemperatur 0–55 °C, opbevarings- og transporttemperatur -40…70 °C, maks. medietemperatur 150 °C.
  • Indikation: Danfoss oplyser positionsindikation. Positionsfeedback er angivet som “nej – potentiometer påkrævet”.
  • Beskyttelse: Beskyttelsesklasse II, kapslingsklasse IP54, omgivelsesfugtighed 95 % relativ luftfugtighed, ikke-kondenserende.
  • Montering: Motoren skal monteres, så ventilspindlen enten er vandret eller peger opad. Danfoss anbefaler at afslutte den mekaniske installation, før el-tilslutningen påbegyndes.

Passer til

Varianter

Ofte stillede spørgsmål

Passer den til AVQM i alle størrelser?
Nej. Ifølge Danfoss’ AVQM-datablad kan AMV 150 kun kombineres med AVQM i DN 15.

Passer den også til AVQML?
Ja. AVQML’s eget datablad (PN 25) angiver AMV 150 blandt de elektriske motorer, der kan bruges – AVQML findes i DN 15 og DN 20.

Kan den betjenes manuelt, hvis strømmen går?
Ja, der er en knap på undersiden af motoren til manuel betjening.

Hvilket kabel følger med?
Et 1,5 m tilslutningskabel. Et 5 m kabel til 230 V kan bestilles som tilbehør (082H8053).

Hvad kræver reguleringen elektrisk?
En elektronisk regulator med triacs eller solid state-relæer med nulkrydsdetektering. Bruges relæudgange, skal de have min. 40 A.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAMV 150 elektrisk aktuator (ventilmotor)
AktuatortypeElektrisk
Danfoss kodenr.082G3090
Til ventilerVS 2 (kun DN 15), VMV, AVQM PN 16 (kun DN 15) og AVQML PN 25 (DN 15/DN 20)
ApplikationFjernvarme og zone
Maks. medietemperatur150 °C
Omgivelsestemperatur0…55 °C
Opbevarings- og transporttemperatur-40…70 °C
Omgivelsesfugtighed95 % relativ luftfugtighed, ikke-kondenserende
Forsyningsspænding230 V AC, 50/60 Hz
Effektforbrug8 W
Styresignal3-punkt
Lukkekraft250 N
Maks. spindelvandring5 mm
Hastighed24 s/mm
Manuel betjeningJa
PositionsfeedbackNej – potentiometer påkrævet
SikkerhedsfunktionNej
Fjeder opadgående/nedadgåendeNej
BeskyttelsesklasseII
KapslingsklasseIP54
Mærke
Varenummer460947460
EAN5704747166320
Vægt0,4 kg
