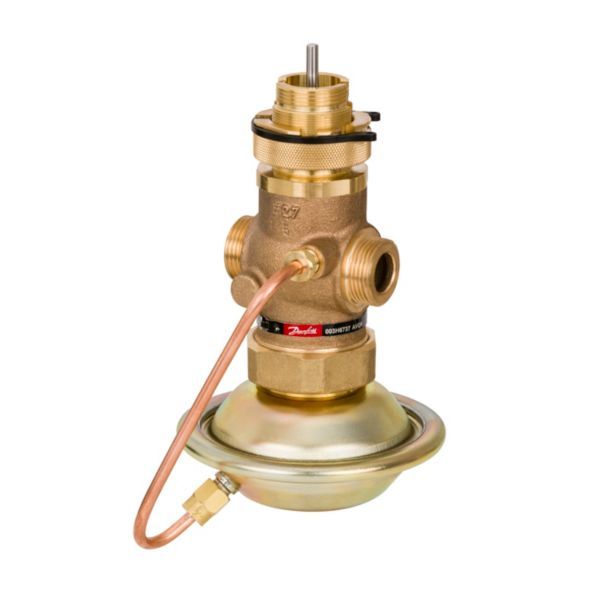

Danfoss AVQM 15 2vejs sædeventil KVS 1,6 PN16

4.619 kr. inkl. moms

Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil til fjernvarme- og kølesystemer. Den begrænser automatisk flowet til den indstillede maksværdi.

  • Tilslutning: 3/4″ udvendigt gevind (G 3/4 A)
  • Kapacitet: kvs 1,6 m³/h
  • Automatisk flowbegrænsning: Regulatoren forhindrer flowet i at overstige det indstillede maksimum
  • Elektrisk motor: Kombineres med Danfoss AMV(E)-motorer, som bestilles separat
  • Medfølger: Leveres fuldt samlet med impulsledning mellem ventil og aktuator

Levering 1–3 hverdage

Varenummer (SKU): 461066004 Kategori:

Beskrivelse

Danfoss AVQM er en selvvirkende flowregulator med integreret reguleringsventil, der er udviklet primært til fjernvarmeanlæg og kølesystemer. Regulatoren forhindrer flowet i at overstige det indstillede maks. flow. Denne udgave er DN 15 med kvs 1,6 m³/h, og det maksimale flow kan indstilles mellem 0,03 og 0,9 m³/h ved et differenstryk på 0,2 bar over reguleringsventilen. Med en elektrisk motor AMV(E) og en ECL-regulator kan både flow og temperatur styres.

Fordele

  • Automatisk flowbegrænsning: Regulatoren forhindrer flowet i at overskride det indstillede maksimum, uanset trykvariationer i systemet.
  • To funktioner i én ventil: Flowbegrænsning og motorstyret regulering i samme ventilhus.
  • Montering: Danfoss anbefaler returløbet, men regulatoren kan også installeres i fremløbet.
  • Ventilhus og sæde: Rødbronze CuSn5ZnPb (Rg5) med ventilsæde i rustfrit stål.
  • Medie og temperatur: Til cirkulationsvand og glykolholdigt vand op til 30 %, ved medietemperatur 2–150 °C.
  • Beskyttelse af membranen: En overtrykssikkerhedsventil beskytter reguleringsmembranen mod et for højt differenstryk.

Passer den til dit anlæg?

Bruges til

  • Fjernvarme- og fjernkøleanlæg. Danfoss placerer AVQM i forbrugerens unit, i distributionsnettet og ved energikilden.
  • Units med flere tilsluttede kredse, hvor en AVQM pr. kreds giver kontrol over hver enkelt kreds.
  • Anlæg hvor flow og temperatur skal styres af en ECL-regulator via en elektrisk motor AMV(E).

Sådan vælger du

Montering

  • Danfoss anbefaler at anbringe regulatoren i returløbet, men den kan også installeres i fremløbet. Flowretningen på produktetiketten eller på ventilen skal overholdes.
  • Danfoss anbefaler kraftigt at installere et filter foran regulatoren, og rørledningerne må ikke belaste ventilhuset mekanisk.
  • Det maksimale flow indstilles efter flowkurverne eller med en varmemåler. Indstillingen bør foretages, når den elektriske motor AMV(E) er afmonteret – er motoren monteret, skal motorspindlen være oppe.
  • Nødvendigt monterings-, opstarts- og vedligeholdelsesarbejde må kun udføres af faglært og autoriseret personale. Den elektriske motor bestilles separat.
  • Medfølger: Regulatoren leveres fuldt samlet, inklusive impulsledning mellem ventil og aktuator.
  • Medfølger ikke: Elektrisk motor AMV(E) (bestilles separat), Svejsenipler eller gevindnipler (tilbehør).
Til installatøren
  • Virkemåde: Reguleringsventil med justerbar flowbegrænser, en forbindelseshals til elektrisk motor og en trykaktuator med reguleringsmembran. Trykfaldet over flowbegrænseren ledes til aktuatorkamrene; reguleringsventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk.
  • Flowbegrænsning: Maks. flow kan indstilles mellem 0,03 og 0,9 m³/h ved et differenstryk på 0,2 bar over reguleringsventilen. Til maks. flow kræves et tilgængeligt differenstryk på 0,5 bar.
  • Forbehold: Flowregulatoren kan ikke bruges til at styre differenstrykket over systemet eller reguleringsventilen.
  • Sikkerhed: Regulatoren er udstyret med en overtrykssikkerhedsventil, der beskytter reguleringsmembranen mod et for højt differenstryk.
  • Styring: Med en elektrisk motor AMV(E) og en ECL-regulator kan flow og temperatur styres sammen.
  • Motorer: Kombineres med Danfoss AMV 150, AMV(E) 10/20/30, AMV(E) 13/23/33 med spring return-funktion, AMV(E) 23 SU og AMV 20/23/30 SL med slaglængdebegrænsning. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15. Installationspositionerne for AMV(E) skal også overholdes.
  • Godkendelse: AVQM kombineret med AMV(E) 13, AMV(E) 23 (SL) eller AMV(E) 33 (SL) er godkendt i henhold til DIN EN 14597.
  • Dimensionering: Vælg størrelse efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
  • Vandkvalitet: pH 7–10.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke motorer passer?
Danfoss nævner AMV 150, AMV(E) 10/20/30, AMV(E) 13/23/33 med spring return-funktion, AMV(E) 23 SU og AMV 20/23/30 SL med slaglængdebegrænsning. AMV 150 og AMV(E) 10/13 kan kun kombineres med DN 15.

Er motoren med?
Nej. Regulatoren leveres fuldt samlet med impulsledning mellem ventil og aktuator, men den elektriske motor AMV(E) skal bestilles separat.

Kan ventilen monteres i fremløbet?
Ja. Danfoss anbefaler at anbringe regulatoren i returløbet, men den kan også installeres i fremløbet.

Hvordan indstilles flowet?
Det maksimale flow indstilles ved at justere flowbegrænserens position – efter diagrammet for flowjustering eller efter en varmemåler. Flowet kan indstilles mellem 0,03 og 0,9 m³/h ved et differenstryk på 0,2 bar over reguleringsventilen.

Kan den også holde differenstrykket over kredsen?
Nej. Danfoss skriver, at flowregulatoren ikke kan bruges til at styre differenstrykket over systemet eller reguleringsventilen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVQM flowregulator med integreret reguleringsventil
ModelAVQM DN 15, kvs 1,6 m³/h
Danfoss kodenr.003H6735
DimensionDN 15
TilslutningG 3/4 A, udvendigt gevind
Antal porte2
Kvs1,6 m³/h
Flowområde0,03–0,9 m³/h (område for maks. flowindstilling ved ΔpMCV = 0,2 bar)
Flowbegrænser, differenstryk (dpb)0,2 bar
Tilgængelige Δp påkrævet til Qmaks.0,5 bar
TrykklassePN 16
Maks. differenstryk12 bar
Medietemperatur2–150 °C
MedieCirkulationsvand til fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH i mediet7–10
Vandring5 mm
KarakteristikLogaritmisk
Reguleringsventilautoritet1 (100 %) i indstillingsområdet for flow
Læktab≤ 0,02 % af kvs (IEC 60534-4)
Kavitationsfaktor≥ 0,6 (0,69 ved 25 % åbning, 0,62 ved 50 %, 0,6 ved 75 %, 0,41 ved 100 %)
VentilhusRødbronze CuSn5ZnPb (Rg5)
VentilsædeRustfrit stål, mat.nr. 1.4571
VentilkegleAfzinkningsfri messing CuZn36Pb2As
SpindelpositionNormalt åben
Trykaflastningssystem, ventilindsatsStempel
PakningEPDM (differenstrykregulator, DP), metal (reguleringsventil, MCV)
AktuatorhusZinkbelagt, DIN 1624, nr. 1.0338
AktuatormembranEPDM
Aktuatorstørrelse39 cm²
ImpulsledningKobberledning Ø 6 × 1 mm
MålL 65 mm, H 97 mm, H1 72 mm
MonteringspositionFri
Mærke
Varenummer461066004
EAN5702421542569
Vægt1,779 kg
