Beskrivelse

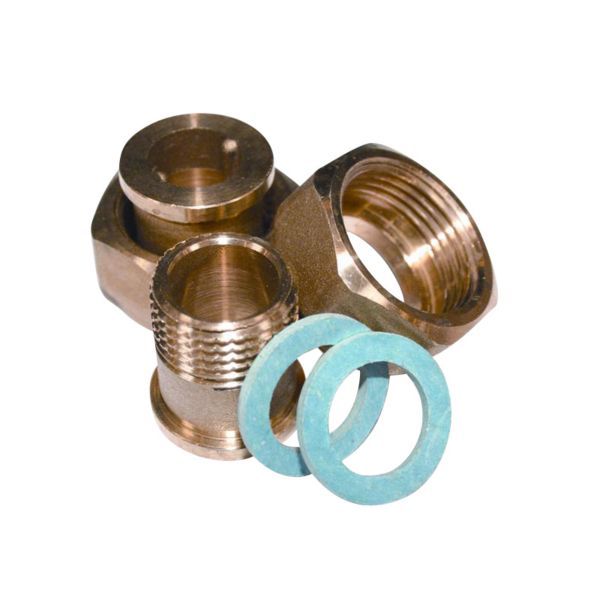

Danfoss 003H6902 er gevindnipler til DN 15, der forbinder en Danfoss-ventil med rørinstallationen. Den ene ende har 3/4″ tilslutning (G 3/4) til ventilen, den anden 1/2″ udvendigt gevind, konisk (R 1/2), til røret. Niplerne er i messing CW617N og leveres 2 stk. pr. pakke.
Fordele
- Passer til mange Danfoss-ventiler: Danfoss angiver niplerne til DN 15-ventiler med G 3/4-tilslutning, bl.a. AVP, AVPL, AVPQ, AVQ, AVQM, VM 2, VS 2 og VMA.
- Trykklasse: Niplerne er oplyst til PN 25, altså et nominelt tryk på 25 bar.
- Messing: Danfoss angiver materialet som messing CW617N.
- To stk. pr. pakke: Pakken indeholder 2 nipler.
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss-ventiler og regulatorer med G 3/4-tilslutning i DN 15 – fx AVP, AVPL, AVPQ, AVQ, AVQM, VM 2, VS 2 og VMA – til rør med 1/2″ udvendigt gevind (R 1/2).
Sådan vælger du
- Denne variant: DN 15, G 3/4 × R 1/2.
- Større: DN 20 (G 1 × R 3/4, 003H6903), DN 25 (G 1 1/4 × R 1, 003H6904) og DN 32 (R 1 1/4, 003H6905).
Montering
- Tilslutning: 1/2" udvendigt gevind, konisk (R 1/2) (rør).
- Enden med 3/4″ tilslutning (G 3/4) spændes på ventilen, og enden med 1/2″ udvendigt gevind, konisk (R 1/2), tilsluttes rørinstallationen.
Til installatøren
- Gevind: Danfoss angiver niplerne som udvendige gevindnipler med konisk udvendigt gevind, R 1/2.
- Tryk: Trykklasse PN 25, nominelt tryk 25 bar.
Se alle tekniske specifikationer →
Passer til
- AVP, PN 16, DN 15, 4 m³/h, 0.05 bar – 0.5 bar, Udvendigt gevind, G 3/4 A (003H6240)
- AVTB (hurtig), PN 16, DN 15, 1.9 m³/h, 20 °C – 60 °C, 2 m, Indvendigt gevind (003N8229)
- AVTB, PN 16, DN 15, 1.9 m³/h, 30 °C – 100 °C, 2.3 m, Indvendigt gevind (003N8141)
- VS 2, PN 16, DN 15, 0.63 m³/h, G 3/4 A (065F2113)
- AVPL, PN 16, DN 15, 1 m³/h, 0.05 bar – 0.25 bar, Udvendigt gevind, G 3/4 A (003L5030)
- AVQM, PN 16, DN 15, Flow [m³/h]: 0.07 – 2.4, Udvendigt gevind, G 3/4 A (003H6737)
- AVP, PN 16, DN 15, 4 m³/h, 0.05 bar – 0.5 bar, Udvendigt gevind, G 3/4 A (003H6202)
- AVP, PN 16, DN 15, 1.6 m³/h, 0.05 bar – 0.5 bar, Udvendigt gevind, G 3/4 A (003H6200)
- AVP, PN 16, DN 15, 1.6 m³/h, 0.05 bar – 0.5 bar, Udvendigt gevind, G 3/4 A (003H6238)
- AVPL, PN 16, DN 15, 1.6 m³/h, 0.05 bar – 0.25 bar, Udvendigt gevind, G 3/4 A (003L5031)
- FJV, PN 16, DN 15, 1.9 m³/h, 20 °C – 60 °C, Indvendigt gevind (003N2250)
- AVQM, PN 16, DN 15, Flow [m³/h]: 0.07 – 1.6, Udvendigt gevind, G 3/4 A (003H6736)
- AVQM, PN 16, DN 15, Flow [m³/h]: 0.03 – 0.9, Udvendigt gevind, G 3/4 A (003H6735)
- VM 2, PN 25, DN 15, 2.5 m³/h, G 3/4 A (065B2015)
- VM 2, PN 25, DN 15, 1.6 m³/h, G 3/4 A VM 2 PN25 15/1,6 2-vejs sædeventil udv.gev (065B2014)
Ofte stillede spørgsmål
Findes de i større dimensioner?
Ja, Danfoss har gevindnipler til DN 20 (G 1 × R 3/4, 003H6903), DN 25 (G 1 1/4 × R 1, 003H6904) og DN 32 (R 1 1/4, 003H6905).
Hvor mange nipler følger med?
Pakken indeholder 2 stk.
Hvilke ventiler passer niplerne til?
Danfoss angiver niplerne til DN 15-ventiler med G 3/4-tilslutning, bl.a. AVP, AVPL, AVPQ, AVQ, AVQM, VM 2, VS 2 og VMA.
Dokumentation
- Datablad RAVI PDF · 969 KB
- Installationsvejledning RAVI (43-65 °C) PDF · 1,5 MB
- Installationsvejledning RAVK (25-65 °C / 35-75 °C) PDF · 1,6 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
