Beskrivelse

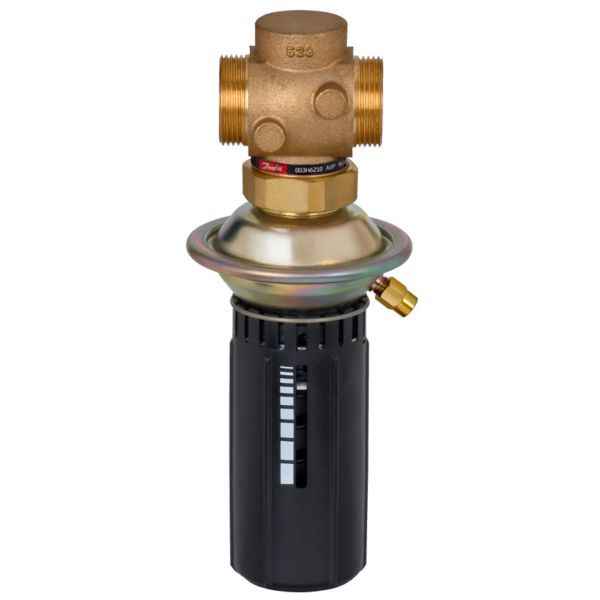

Danfoss AVP er en selvvirkende differenstrykregulator, primært til fjernvarmeanlæg. Denne udgave er til fremløbsmontering i DN 15 med kvs 4 m³/h, 3/4″ udvendigt gevind (G 3/4 A) og justerbart differenstryk på 0,05–0,5 bar. Regulatoren lukker ved stigende differenstryk.
Fordele
- Stabilt differenstryk: Regulatoren holder automatisk differenstrykket inden for det indstillede område på 0,05–0,5 bar, uden ekstern strøm eller styring.
- Sikkerhedsventiler: Danfoss angiver, at regulatoren har sikkerhedsventiler, så reguleringsmembranen ikke tager skade, hvis differenstrykket bliver for højt.
- Materiale: Ventilhus i rødbronze og ventilsæde i rustfrit stål, beregnet til fjernvarmevand og glykolblandinger op til 30 %.
- Impulsledning: Den interne impulsledning mellem ventil og aktuator er monteret fra fabrikken, så kun den udvendige impulsledning skal tilsluttes.
- Tilbehør efter behov: Gevindnipler og det udvendige impulsledningssæt (AV) bestilles separat, så du kun betaler for det, anlægget kræver.
Passer den til dit anlæg?
Bruges til
- Fjernvarmeanlæg: Danfoss placerer AVP både i distributionsnettet og i forbrugerens unit.
- Holde et konstant og lavere differenstryk over en motorventil eller over et samlet system/en unit.
- Anlæg med variabelt flow. Som tommelfingerregel bruges en differenstrykregulator, så snart forholdet mellem maksimalt og minimalt differenstryk fra nettet er større end 2.
Sådan vælger du
- Denne variant: AVP DN 15, kvs 4,0 m³/h, PN 16, fremløbsmontering, indstillingsområde 0,05–0,5 bar.
- Til returløbet: AVP DN 15, kvs 4,0, returløbsmontering
- Mindre flow: AVP DN 15, kvs 1,6 (udgave til returløbsmontering)
- Mindre flow: AVP DN 15, kvs 2,5
- Større flow: AVP DN 20, kvs 6,3
- Større flow: AVP DN 25, kvs 8,0
- Vælg størrelse efter anlæggets dimensionerende flow og det differenstryk, der skal holdes, og ikke efter rørdimensionen.
- Ved fjernvarme er det fjernvarmeværket, der vælger udstyret til netværkets vandbalance. Afklar værkets krav, før du køber.
- Udvendig impulsledning bestilles separat: Danfoss AV impulsledningssæt for AVP R 1/2
Montering
- Monteres i fremløbet, med 3/4″ udvendigt gevind (G 3/4 A) i begge ender.
- Regulatoren leveres samlet med impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) bestilles separat.
- Montering, opstart og vedligeholdelse må kun udføres af faglært og autoriseret personale.
- Medfølger: Intern impulsledning mellem ventil og aktuator.
- Medfølger ikke: Gevindnipler, Udvendigt impulsledningssæt AV.
Til installatøren
- Funktion: Impulsledningerne overfører trykket fra frem- og returløb til aktuatoren, hvor det påvirker reguleringsmembranen – differenstrykket indstilles på fjederen med håndtaget.
- Montering: Denne udgave monteres i fremløbet. Danfoss anbefaler at anbringe regulatoren i returløbet efter komponenterne, men nævner, at fremløbsmontering kan være nyttig, når forsyningstrykket er stort.
- Installationspositioner: Op til en medietemperatur på 100 °C kan regulatoren monteres i alle positioner. Ønskes højere temperaturer, må den kun monteres i vandrette rør med trykaktuatoren pegende nedad.
- Medietemperatur: 2–150 °C. Vandkvalitet: cirkulationsvand til fjernvarme/fjernkøling eller glykolholdigt vand op til 30 %, pH 7–10.
- Impulsledning: Danfoss anbefaler stærkt at montere impulsledningen vandret eller opad på rørledningen – det forhindrer snavsophobning i impulsledningen og mulig forringelse af regulatorfunktionen. Danfoss anbefaler ikke at montere impulsledningen nedad.
- Filter: Danfoss anbefaler stærkt et filter foran regulatoren.
- Faglært arbejde: Montering, opstart og vedligeholdelse må kun udføres af faglært og autoriseret personale.
Se alle tekniske specifikationer →
Varianter
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, returløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, returløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, returløb
- AVP DN 32, kvs 10, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, fremløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,2–1 bar, returløb
- AVP DN 25, kvs 8, 0,2–1 bar, returløb
- AVP DN 32, kvs 10, 0,2–1 bar, returløb
Tilbehør
Danfoss gevindnipler, DN 15, G 3/4 omløber x R 1/2 udvendigt gevind, 2 stk. (003H6902)258 kr. inkl. moms+
Danfoss impulsledningssæt AV, 1500 mm, Ø6 mm kobberrør, R 3/8, til AVP (003H6853)335 kr. inkl. moms+
Danfoss AV impulsledningssæt for AVP R 1/2400 kr. inkl. moms+
Danfoss klemringssæt for AVP213 kr. inkl. moms+
Ofte stillede spørgsmål
Er impulsledningen med?
Den interne impulsledning mellem ventil og aktuator er monteret. Den udvendige impulsledning (impulsledningssæt AV) bestilles separat – Danfoss angiver 1 sæt pr. regulator.
Kan den monteres i returløbet?
Nej, denne udgave er til fremløbsmontering. AVP findes i separate udgaver til frem- og returløb.
Hvad sker der, hvis differenstrykket stiger over det indstillede?
Regulatoren lukker automatisk mere, så differenstrykket holdes inden for det indstillede område 0,05–0,5 bar. Sikkerhedsventiler beskytter desuden reguleringsmembranen, hvis trykket stiger over det tilladte.
Dokumentation
- Datablad AVP, AVP-F (PN16) PDF · 2,5 MB
- Datablad Tryk/flowregulatorer, AVP (PN 25) PDF · 1,3 MB
- Datablad Tryk/flowregulatorer, AVP/ AVP-F (PN 16) PDF · 4,4 MB
- Brochure Få styr på vandbalancen med selvvirkende regulatorer PDF · 8,8 MB
- Installationsvejledning AVP Impulse tube PDF · 62 KB
- Driftsvejledning AVP, AVP-F PDF · 2,1 MB
- EU-overensstemmelseserklæring EU Declaration of Conformity PDF · 261 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
