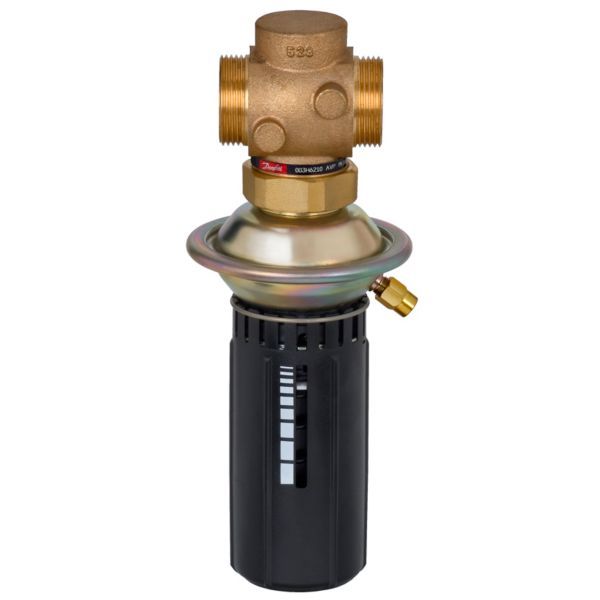

Danfoss AVP 15 Differenstrykregulator PN16 fremløbsmontering, kvs 2,5, 0,05–0,5 bar 003H6239

4.492 kr. inkl. moms

Danfoss AVP er en selvvirkende differenstrykregulator til fjernvarmeanlæg. Den holder automatisk et stabilt differenstryk og lukker ved stigende differenstryk.

  • Tilslutning: 3/4″ udvendigt gevind (G 3/4 A)
  • Kapacitet: kvs 2,5 m³/h
  • Montering: Fremløbsmontering
  • Automatisk regulering: Holder differenstrykket konstant og lukker ved stigende differenstryk
  • Medfølger: Leveres fuldt samlet med impulsledning mellem ventil og aktuator

Levering 1–3 hverdage

Varenummer (SKU): 406454464 Kategori:

Beskrivelse

Danfoss AVP er en selvvirkende differenstrykregulator, primært til fjernvarmeanlæg. Denne udgave er til fremløbsmontering i DN 15 med kvs 2,5 m³/h og justerbart differenstryk på 0,05–0,5 bar. Regulatoren lukker ved stigende differenstryk.

Fordele

  • Automatisk differenstrykregulering: Ventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk, så differenstrykket holdes konstant.
  • Indstillingsområde: Differenstrykket indstilles mellem 0,05 og 0,5 bar på indstillingsfjederen.
  • Beskyttelse af membranen: Sikkerhedsventiler beskytter reguleringsmembranen mod et for højt differenstryk.
  • Ventilhus og sæde: Rødbronze CuSn5ZnPb (Rg5) med ventilsæde i rustfast stål.
  • Medie og temperatur: Til cirkulationsvand og glykolholdigt vand op til 30 %, ved medietemperatur 2–150 °C.

Passer den til dit anlæg?

Bruges til

  • Fjernvarmeanlæg: Danfoss placerer AVP både i distributionsnettet og i forbrugerens unit.
  • Holde et konstant og lavere differenstryk over en motorventil eller over et samlet system/en samlet unit.
  • Danfoss angiver som tommelfingerregel, at en differenstrykregulator bør bruges, så snart forholdet mellem det maksimale og minimale differenstryk fra netværket er større end 2.

Sådan vælger du

Montering

  • Denne udgave monteres i fremløbet. Danfoss anbefaler at anbringe regulatoren i returløbet efter komponenterne, men angiver, at fremløbsmontering i visse situationer kan være nyttig afhængigt af forsyningstrykket.
  • Op til en medietemperatur på 100 °C kan regulatoren monteres i alle positioner. Ønskes højere temperaturer, skal den kun monteres i vandrette rør, og trykaktuatoren skal pege nedad.
  • Regulatoren leveres fuldt samlet, inklusive impulsledning mellem ventil og aktuator; den udvendige impulsledning (sæt AV) skal bestilles separat. Impulsledningen monteres vandret eller opad på røret – ikke nedad.
  • Danfoss anbefaler kraftigt et filter foran regulatoren.
  • Nødvendigt monterings-, opstarts- og vedligeholdelsesarbejde må kun udføres af faglært og autoriseret personale.
  • Medfølger: Regulatoren leveres fuldt samlet, inklusive impulsledning mellem ventil og aktuator.
  • Medfølger ikke: Udvendig impulsledning (impulsledningssæt AV, bestilles separat), Svejsenipler eller gevindnipler (tilbehør).
Til installatøren
  • Virkemåde: Trykket fra fremløbs- og returløbsrøret ledes gennem impulsledningerne og/eller reguleringsdrænrøret i aktuatorspindlen til aktuatorkamrene og påvirker reguleringsmembranen. Ventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk.
  • Indstilling: Differenstrykket indstilles på indstillingsfjederen for differenstrykregulering, 0,05–0,5 bar.
  • Samlet fra fabrik: Leveres fuldt samlet med impulsledning mellem ventil og aktuator. Udvendig impulsledning (sæt AV) skal bestilles separat.
  • Sikkerhed: Regulatoren er udstyret med sikkerhedsventiler, der beskytter reguleringsmembranen mod et for højt differenstryk.
  • Montering: Denne udgave monteres i fremløbet. Op til 100 °C medietemperatur er alle monteringspositioner tilladt; over 100 °C kun vandrette rør med trykaktuatoren pegende nedad. Impulsledningen monteres vandret eller opad på røret – ikke nedad.
  • Filter: Danfoss anbefaler kraftigt et filter foran regulatoren.
  • Dimensionering: Vælg størrelse efter anlæggets dimensionerende flow og det differenstryk, der skal holdes, og ikke efter rørdimensionen.
  • Vandkvalitet: pH 7–10. Nødvendigt monterings-, opstarts- og vedligeholdelsesarbejde må kun udføres af faglært og autoriseret personale.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er impulsledningen med?
Regulatoren leveres fuldt samlet, inklusive impulsledningen mellem ventil og aktuator. Den udvendige impulsledning (impulsledningssæt AV) skal bestilles separat.

Kan den monteres i returløbet?
Nej, denne udgave er til fremløbsmontering. AVP findes i separate udgaver til frem- og returløb.

Hvordan indstilles differenstrykket?
Differenstrykket indstilles på indstillingsfjederen for differenstrykregulering, inden for området 0,05–0,5 bar.

Skal der monteres et filter?
Danfoss anbefaler kraftigt et filter foran regulatoren.

Kan regulatoren sidde i et lodret rør?
Op til en medietemperatur på 100 °C kan regulatoren monteres i alle positioner. Ønskes højere temperaturer, skal den kun monteres i vandrette rør, og trykaktuatoren skal pege nedad.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVP selvvirkende differenstrykregulator
ModelAVP DN 15, kvs 2,5 m³/h, fremløbsmontering
Danfoss kodenr.003H6239
DimensionDN 15
TilslutningG 3/4 A, udvendigt gevind
Antal porte2
Kvs2,5 m³/h
ForindstillingJusterbar
Indstillingsområde0,05–0,5 bar differenstryk
TrykklassePN 16
Maks. differenstryk12 bar
Medietemperatur2–150 °C
MedieCirkulationsvand til fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH i mediet7–10
Læktab≤ 0,02 % af kvs (IEC 534)
Kavitationsfaktor≥ 0,6 (0,69 ved 25 % åbning, 0,62 ved 50 %, 0,6 ved 75 %, 0,41 ved 100 %)
VentilhusRødbronze CuSn5ZnPb (Rg5)
VentilsædeRustfast stål, mat. nr. 1.4571
VentilkegleAfzinkningsfri messing CuZn36Pb2As
SpindelpositionNormalt åben
TrykaflastningssystemStempel
PakningEPDM
AktuatorhusZinkbelagt, DIN 1624, nr. 1.0338
AktuatormembranEPDM
ImpulsledningKobberledning Ø 6 × 1 mm
MålL 65 mm, H 232 mm, H2 34 mm
MonteringspositionFremløb
Mærke
Varenummer406454464
EAN5702421537251
Vægt1,972 kg
