Beskrivelse
Impulsledningssættet AV forbinder rørsystemet med aktuatoren på en selvvirkende Danfoss-regulator, så trykket kan føres til reguleringsmembranen. Sættet er et kobberrør Ø6 mm i 1500 mm længde med 1/2″ udvendigt gevind (R 1/2) og er ifølge Danfoss velegnet til ventiler med en diameter på 15–50 mm.
Fordele
- Trykoverførsel: Fører trykket fra rørsystemet til regulatorens membran, så AVP/AV(P)QM(T) kan styre differenstrykket.
- Materiale: Kobberrør i Cu-DHP CW024A H040.
- Ventilstørrelser: Danfoss angiver sættet som velegnet til ventiler med en diameter på 15–50 mm.
Passer den til dit anlæg?
Bruges til
- Impulsledning til Danfoss’ selvvirkende differenstrykregulatorer AVP og AV(P)QM(T), der fører trykket fra rørsystemet til regulatorens membran – ved montering i frem- eller returløb.
Sådan vælger du
- Denne variant: AV, R 1/2.
- R 3/8-udgave: impulsledningssæt 003H6853
Montering
- Tilslutning til rørsystemet: 1/2″ udvendigt gevind (R 1/2).
- Danfoss angiver 1 impulsledningssæt AV pr. AVP-regulator (2 sæt til udgaverne 003H6947 og 003H6948, der kan monteres i både retur- og fremløbsrør).
- Regulatoren leveres fuldt samlet inklusive impulsledningen mellem ventil og aktuator; den udvendige impulsledning (AV) skal bestilles separat, ifølge Danfoss.

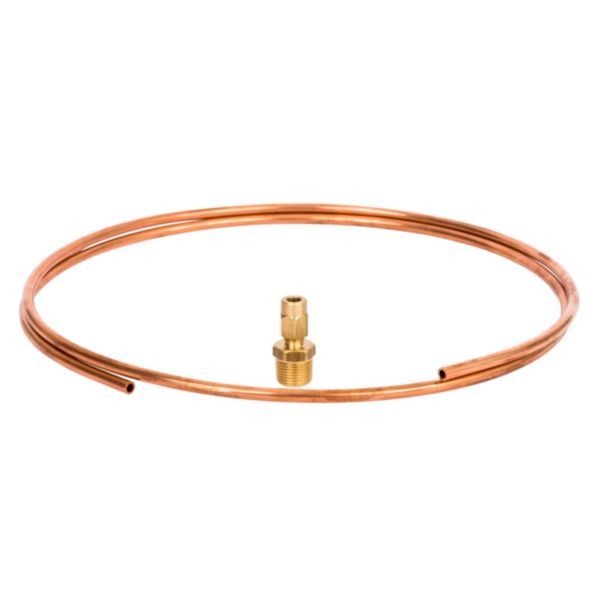

- Medfølger: Impulsledning i kobber, Ø6 mm, 1500 mm, med R 1/2-gevind.
Til installatøren
- Antal: 1 sæt pr. AVP-regulator; 2 sæt til udgaverne 003H6947 og 003H6948, ifølge Danfoss.
- Tryk og medie: Nominelt tryk 25 bar; medie er fjernvarme-/køleanlægs cirkulationsvand.
- Ventilstørrelse: Velegnet til ventil med diameter 15–50 mm, ifølge Danfoss.
- Rækkefølge: Regulatoren leveres fuldt samlet inklusive impulsledningen mellem ventil og aktuator – den udvendige impulsledning (AV) bestilles separat.
Se alle tekniske specifikationer →
Passer til
- AVP DN 15, kvs 1,6, returmontering
- AVP DN 15, kvs 2,5, returmontering
- AVP DN 15, kvs 4,0, returmontering
- AVP DN 20, kvs 6,3, returmontering
- AVP DN 25, kvs 8,0, returmontering
- AVP DN 32, kvs 10,0, returmontering
- AVP DN 15, kvs 1,6, fremløbsmontering
- AVP DN 15, kvs 2,5, fremløbsmontering
- AVP DN 15, kvs 4,0, fremløbsmontering
- AVP DN 20, kvs 6,3, fremløbsmontering
- AVP DN 25, kvs 8,0, fremløbsmontering
- AVP DN 20, kvs 6,3, returløbsmontering
- AVP DN 25, kvs 8,0, returløbsmontering
- AVP DN 32, kvs 10,0, returløbsmontering
Varianter
Tilbehør
Danfoss klemringssæt for AVP213 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor mange sæt skal jeg bruge?
Danfoss angiver 1 impulsledningssæt AV pr. AVP-regulator (2 sæt til udgaverne 003H6947 og 003H6948).
Hvad er forskellen på denne og R 3/8-udgaven?
Begge er 1500 mm kobberrør Ø6 mm; forskellen er gevindet – denne har R 1/2, og søstervarianten 003H6853 har R 3/8, ifølge Danfoss’ tilbehørsoversigt.
Hvilket materiale er røret lavet af?
Kobber Cu-DHP CW024A H040, ifølge Danfoss.
Følger impulsledningen med regulatoren?
Nej. Regulatoren leveres fuldt samlet inklusive impulsledningen mellem ventil og aktuator, men den udvendige impulsledning (AV) skal bestilles separat, ifølge Danfoss.
