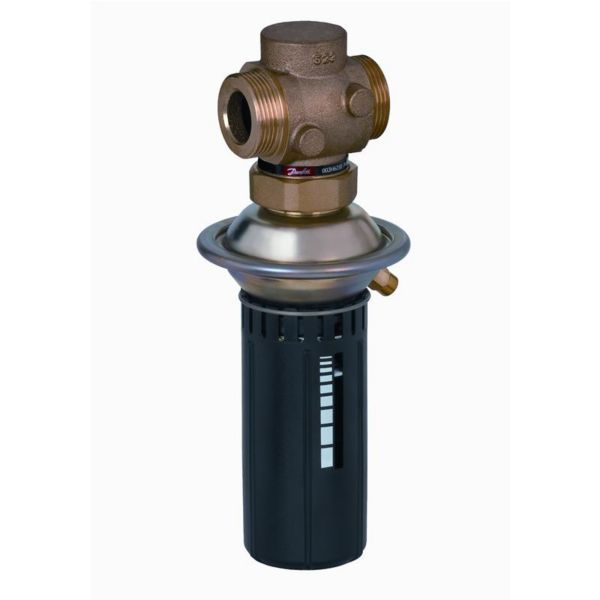

Danfoss AVP 32 Differenstrykregulator PN16 returløbsmontering, kvs 10,0 0,2–1,0 bar, G 1 3/4 A 003H6211

8.418 kr. inkl. moms

Danfoss AVP er en selvvirkende differenstrykregulator til fjernvarmeanlæg. Den holder differenstrykket stabilt, så reguleringsventilerne i anlægget kan arbejde nøjagtigt.

  • Differenstrykregulator: DN 32 til montering i returløbet
  • Indstillingsområde: differenstrykket indstilles mellem 0,2 og 1 bar
  • Tilslutning: udvendigt gevind i begge ender
  • Medfølger: impulsledningen mellem ventil og aktuator er monteret fra fabrikken
  • Materiale: ventilhus i rødbronze, ventilsæde i rustfrit stål

Levering 1–3 hverdage

Varenummer (SKU): 406456150 Kategori:

Beskrivelse

Danfoss AVP er en selvvirkende differenstrykregulator, primært til fjernvarmeanlæg. Denne udgave er til returløbsmontering i DN 32 med kvs 10 m³/h, og differenstrykket kan indstilles mellem 0,2 og 1 bar. Regulatoren lukker ved stigende differenstryk og åbner ved faldende differenstryk, så differenstrykket holdes konstant. Tilslutningen er 1 3/4″ udvendigt gevind (G 1 3/4 A).

Fordele

  • Stabilt differenstryk: trykvariationer fra nettet udlignes, så reguleringsventilen kan arbejde nøjagtigt og stabilt.
  • Justerbart differenstryk: indstillingsområdet er 0,2–1 bar.
  • Overtryksbeskyttelse: sikkerhedsventiler beskytter reguleringsmembranen mod for højt differenstryk.
  • Monteringsretning: denne udgave er bygget til returløbsmontering – AVP findes i separate udgaver til frem- og returløb.
  • Leveres samlet: impulsledningen mellem ventil og aktuator er monteret fra fabrikken; den udvendige impulsledning (AV) bestilles separat.

Passer den til dit anlæg?

Bruges til

  • Fjernvarmeanlæg: Danfoss placerer AVP både i distributionsnettet og i forbrugerens unit.
  • Holde et konstant og lavere differenstryk over en motorventil eller over et samlet system/en unit.
  • Anlæg med variabelt flow. Som tommelfingerregel bruges en differenstrykregulator, så snart forholdet mellem maksimalt og minimalt differenstryk fra nettet er større end 2.

Sådan vælger du

Montering

  • Denne udgave monteres i returløbet. Danfoss anbefaler at anbringe regulatoren i returløbet efter komponenterne.
  • Regulatoren leveres samlet med impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) bestilles separat. Impulsledningen monteres vandret eller opad på røret.
  • Danfoss anbefaler stærkt et filter foran regulatoren. Ved medietemperatur over 100 °C må den kun sidde i vandrette rør med aktuatoren hængende nedad.
  • Montering, opstart og vedligeholdelse må kun udføres af faglært og autoriseret personale.
  • Tilslutning: 1 3/4″ udvendigt gevind (G 1 3/4 A) i begge ender.
  • Medfølger: Intern impulsledning mellem ventil og aktuator.
  • Medfølger ikke: Gevindnipler, Udvendigt impulsledningssæt AV (1 sæt pr. regulator).
Til installatøren
  • Filter: Danfoss anbefaler stærkt at installere et filter foran regulatoren, og rørledningen rengøres før montering.
  • Manometre: Danfoss anbefaler at installere manometre før og efter den systemdel, der skal kontrolleres.
  • Monteringsposition: op til 100 °C medietemperatur kan regulatoren monteres i alle stillinger. Over 100 °C må den kun sidde i vandrette rør med aktuatoren hængende nedad.
  • Impulsledning: regulatoren leveres samlet med impulsledningen mellem ventil og aktuator; den udvendige impulsledning (sæt AV) bestilles separat og monteres vandret eller opad på røret. Danfoss kan ikke anbefale at montere den nedad. Omløbermøtrikken spændes med 14 Nm.
  • Indstilling: motorventilen, hvor differenstrykket kontrolleres, åbnes til ca. 50 %, inden sætpunktet justeres. Sætpunktsstilleskruen kan om nødvendigt forsegles med en plombe.
  • Vandkvalitet: pH 7–10 i mediet (cirkulationsvand eller glykolholdigt vand op til 30 %).
  • Tilslutning: 1 3/4″ udvendigt gevind (G 1 3/4 A); gevindnipler bestilles separat.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er impulsledningen med?
Den interne impulsledning mellem ventil og aktuator er monteret. Den udvendige impulsledning (impulsledningssæt AV) bestilles separat – Danfoss angiver 1 sæt pr. regulator.

Kan den monteres i fremløbet?
Nej, denne udgave er til returløbsmontering. AVP findes i separate udgaver til frem- og returløb.

Hvor meget differenstryk kan jeg indstille?
Denne udgave af AVP kan indstilles mellem 0,2 og 1 bar.

Hvad sker der ved for højt differenstryk?
Indbyggede sikkerhedsventiler beskytter reguleringsmembranen mod et for højt differenstryk.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAVP selvvirkende differenstrykregulator
ModelAVP PN16 32/10 0,2-1,0 gevind retur
Danfoss kodenr.003H6211
DimensionDN 32
Tilslutning1 3/4" udvendigt gevind (G 1 3/4 A)
Kvs10 m³/h
FlowområdeIngen flowbegrænsning (kun differenstrykregulering)
ForindstillingJusterbar
Indstillingsområde0,2–1 bar
TrykklassePN 16
Maks. differenstryk12 bar
Medietemperatur2–150 °C
MedieCirkulationsvand til fjernvarme/fjernkøling, glykolholdigt vand op til 30 %
pH i mediet7–10
MonteringReturløb
Læktab≤ 0,05 % af kvs (IEC 534)
VentilhusRødbronze CuSn5ZnPb (Rg5)
VentilsædeRustfrit stål, mat. nr. 1.4571
VentilkegleAfzinkningsfri messing CuZn36Pb2As
SpindelNormalt åben
PakningEPDM (differenstrykregulator)
AktuatortilslutningTrykaktuator med reguleringsmembran af EPDM
Aktuatorstørrelse39 cm²
Mål100 × 232 × 38 mm (L × H × H2)
Antal porte2
AnvendelseFjernvarme
Mærke
Varenummer406456150
EAN5704747872962
Vægt2,534 kg
