Beskrivelse

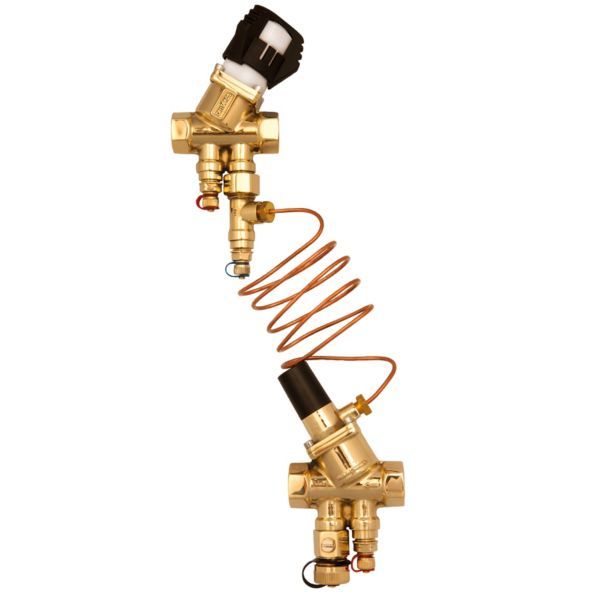

Frese PV-SIGMA Compact er et dynamisk ventilsæt, der regulerer både flow og differenstryk i varme- og køleanlæg. SIGMA Compact-strengreguleringsventilen monteres i fremløbet, og PV Compact-differenstrykregulatoren monteres i returløbet. Denne DN20-udgave (Low) har et indstillingsområde for differenstrykket på 5–30 kPa og dækker et flowområde på 100–1.000 l/h.
Fordele
- Uafhængig indstilling: Flow og differenstryk kan indstilles uafhængigt af hinanden.
- Efterjustering: Differenstrykket kan justeres efter installation uden plombering.
- Lækagefri lukkefunktion: Forhindrer stigende differenstryk, når alle ventiler i anlægget er lukket.
- To funktioner i ét sæt: PV Compact fjerner støj fra for højt differenstryk, og SIGMA Compact holder flowet nede.
- Fremtidssikret: Ifølge Frese er der ikke behov for yderligere indregulering, hvis anlæggets design ændres.
Passer den til dit anlæg?
Bruges til
- Varme- og kølesystemer, hvor både flow og differenstryk i en streng eller kreds skal reguleres dynamisk.
- Sættet kombinerer den dynamiske SIGMA Compact-strengreguleringsventil i fremløbet og PV Compact-differenstrykregulatoren i returløbet.
Sådan vælger du
- Denne variant: PV-SIGMA Compact DN20 (Low), differenstryk 5–30 kPa, flowområde 100–1.000 l/h.
- PV-SIGMA Compact DN15 (Low) – 5–30 kPa, 50–600 l/h
- PV-SIGMA Compact DN25 (Low) – 5–30 kPa, 600–2.100 l/h
- PV-SIGMA Compact DN32 – 20–80 kPa, 1.000–5.000 l/h
- Vælg størrelse efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
Montering
- SIGMA Compact monteres i fremløbet og PV Compact i returløbet; kapillarrøret (1.000 mm) følger med og forbinder de to ventiler.
- Rørsystemet skal udluftes grundigt for at undgå luftlommer. Glykolblandinger (ethylen og propylen) op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
- Medfølger: aftapventil, målenipler, kuglehane, kapillarrør (Ø3 mm × 1.000 mm).
Sådan virker den
Designflowet indstilles direkte på SIGMA Compact, og systemets differenstryk indstilles på PV Compact med en nøgle øverst på regulatoren. Flowet kontrolleres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen.
Til installatøren
- Indstilling: Designflowet sættes direkte på SIGMA Compact, og differenstrykket sættes med nøglen øverst på PV Compact; flowet kontrolleres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen.
- Afspærring: Frese SIGMA Compact har afspærringsfunktion i flowretningen.
- Materialer: Ventilhus i afzinkningsbestandigt messing CW602N; differenstrykregulatoren er PPS (40 % glas), forindstillingsdelen PA6 (20 % glas), fjeder i rustfrit stål, membran HNBR og O-ringe EPDM.
- Medietemperatur: -10…120 °C.
- Vandbehandling: Rørsystemet skal udluftes grundigt. Glykolblandinger (ethylen og propylen) op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
Se alle tekniske specifikationer →
Varianter
- Frese PV-SIGMA Compact DN15 (Low) – 5–30 kPa, 50–600 l/h
- Frese PV-SIGMA Compact DN25 (Low) – 5–30 kPa, 600–2.100 l/h
- Frese PV-SIGMA Compact DN32 – 20–80 kPa, 1.000–5.000 l/h
Ofte stillede spørgsmål
Hvor monteres de to ventiler?
SIGMA Compact-strengreguleringsventilen monteres i fremløbet og PV Compact-differenstrykregulatoren i returløbet. Kapillarrøret følger med.
Hvordan kontrolleres flowet?
Flowet verificeres ved at måle minimumsdifferenstrykket over SIGMA Compact-ventilen og sammenligne med producentens flowgrafer.
Hvad følger med i sættet?
Sættet leveres med aftapventil, målenipler, kuglehane og et kapillarrør på Ø3 mm × 1.000 mm mellem de to ventiler.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
