Beskrivelse

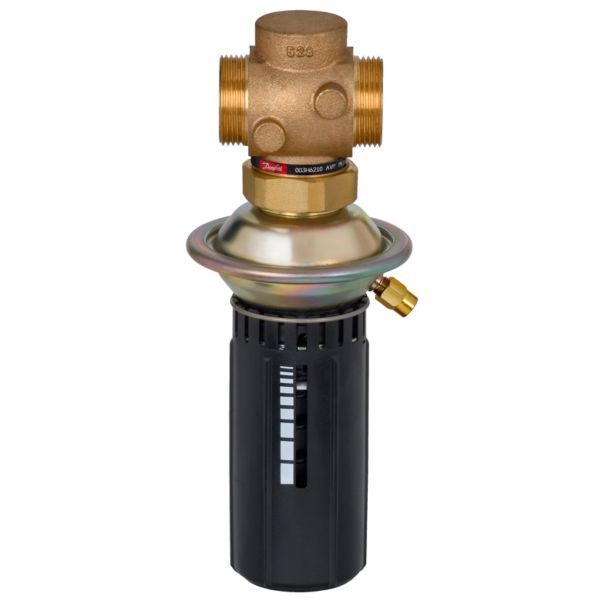

Danfoss AVP er en selvvirkende differenstrykregulator, primært til fjernvarmeanlæg. Denne udgave er til returløbsmontering i DN 20 med kvs 6,3 m³/h, indstillingsområde 0,05–0,5 bar og 1″ udvendigt gevind (G 1 A). Regulatoren lukker ved stigende differenstryk.
Fordele
- Virkemåde: Ventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk, så trykket holdes konstant.
- Beskyttelse: Danfoss angiver, at overtrykssikkerhedsventiler beskytter reguleringsmembranen mod for højt differenstryk.
- Håndtag: Differenstrykket sættes på håndtaget, der ifølge Danfoss er klar til plombering.
- Medie: Til fjernvarme- og cirkulationsvand samt glykolholdigt vand op til 30 %.
- Flowbegrænsning: Danfoss nævner, at en differenstrykregulator også kan bruges til flowbegrænsning i kombination med en motorventil.
Passer den til dit anlæg?
Bruges til
- Fjernvarmeanlæg: Danfoss placerer AVP både i distributionsnettet og i forbrugerens unit.
- Holde et konstant og lavere differenstryk over en motorventil eller over et samlet system/en unit.
- Direkte og indirekte tilsluttede varmeanlæg – Danfoss viser begge som anvendelseseksempler for AVP.
Sådan vælger du
- Denne variant: AVP DN 20, kvs 6,3 m³/h, PN 16, returløbsmontering, indstillingsområde 0,05–0,5 bar.
- Mindre flow: AVP DN 15, kvs 1,6
- Mindre flow: AVP DN 15, kvs 2,5
- Mindre flow: AVP DN 15, kvs 4,0
- Større flow: AVP DN 25, kvs 8,0
- Større flow: AVP DN 32, kvs 10
- Til fremløbet: AVP DN 20, kvs 6,3, fremløbsmontering
- Indstillingsområde 0,2–1,0 bar: AVP DN 20, kvs 6,3
- Vælg størrelse efter anlæggets dimensionerende flow og det differenstryk, der skal holdes, og ikke efter rørdimensionen.
- Danfoss påpeger, at det er netværksoperatøren eller fjernvarmeværket, der vælger udstyret til netværkets vandbalance. Afklar værkets krav, før du køber.
- Udvendig impulsledning (impulsledningssæt AV) bestilles separat – vælg sættet efter gevindet på impulsudtaget (R 1/8, R 3/8 eller R 1/2).
Montering
- Denne udgave monteres i returløbet. Danfoss anbefaler at placere regulatoren i returløbet efter komponenterne.
- Regulatoren leveres samlet med impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) bestilles separat. Danfoss anbefaler at montere impulsledningen vandret eller opad på røret og anbefaler ikke nedad.
- Op til medietemperatur 100 °C kan regulatoren monteres i alle positioner. Ved højere temperatur skal den sidde i vandrette rør med aktuatoren pegende nedad.
- Danfoss anbefaler stærkt et filter foran regulatoren.
- Montering, opstart og vedligeholdelse må kun udføres af faglært og autoriseret personale.
- Medfølger: Intern impulsledning mellem ventil og aktuator.
- Medfølger ikke: Gevindnipler, Udvendigt impulsledningssæt AV (1 sæt pr. regulator).
Til installatøren
- Virkemåde: Trykket fra frem- og returløbsrør ledes gennem impulsledningerne til aktuatorkamrene og påvirker reguleringsmembranen. Stigende differenstryk lukker ventilen.
- Indstilling: Differenstrykket indstilles på indstillingsfjederen med håndtaget; denne udgave har en grå fjeder til området 0,05–0,5 bar.
- Driftsgrænser: Maks. differenstryk over ventil 12 bar, medietemperatur 2–150 °C, pH i mediet 7–10, kavitationsfaktor ≥ 0,6, læktab 0,02 % af kvs.
- Aktuator: Aktuatorstørrelse 39 cm², membran i EPDM. Spindelposition normalt åben.
- Montering: Op til 100 °C i alle positioner; ved højere temperatur kun i vandrette rør med aktuatoren pegende nedad. Danfoss anbefaler et filter foran regulatoren.
- Impulsledning: Regulatoren leveres med intern impulsledning mellem ventil og aktuator. Den udvendige impulsledning (AV) bestilles separat; Danfoss anbefaler at montere den vandret eller opad og anbefaler ikke nedad.
Se alle tekniske specifikationer →
Varianter
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, returløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, returløb
- AVP DN 32, kvs 10, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, fremløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, fremløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, fremløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,2–1 bar, returløb
- AVP DN 25, kvs 8, 0,2–1 bar, returløb
- AVP DN 32, kvs 10, 0,2–1 bar, returløb
Tilbehør
Danfoss gevindnipler, DN 20, G 1 omløber x R 3/4 udvendigt gevind, 2 stk. (003H6903)351 kr. inkl. moms+
Danfoss impulsledningssæt AV, 1500 mm, Ø6 mm kobberrør, R 3/8, til AVP (003H6853)335 kr. inkl. moms+
Danfoss AV impulsledningssæt for AVP R 1/2400 kr. inkl. moms+
Danfoss klemringssæt for AVP213 kr. inkl. moms+
Danfoss union DN15. 1/2'' Omløber 1''145 kr. inkl. moms+
Ofte stillede spørgsmål
Er impulsledningen med?
Den interne impulsledning mellem ventil og aktuator er monteret. Den udvendige impulsledning (impulsledningssæt AV) bestilles separat – Danfoss angiver 1 sæt pr. regulator.
Kan den monteres i fremløbet?
Nej, denne udgave er til returløbsmontering. AVP findes i separate udgaver til frem- og returløb.
Hvor stramt skal differenstrykket holdes?
Denne udgave har en fast indstillingsfjeder (grå) til området 0,05–0,5 bar; indstillingen vælges på håndtaget inden for det område.
Dokumentation
- Datablad AVP, AVP-F (PN16) PDF · 2,5 MB
- Datablad Tryk/flowregulatorer, AVP (PN 25) PDF · 1,3 MB
- Datablad Tryk/flowregulatorer, AVP/ AVP-F (PN 16) PDF · 4,4 MB
- Brochure Få styr på vandbalancen med selvvirkende regulatorer PDF · 8,8 MB
- Installationsvejledning AVP Impulse tube PDF · 62 KB
- Driftsvejledning AVP, AVP-F PDF · 2,1 MB
- EU-overensstemmelseserklæring EU Declaration of Conformity PDF · 261 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
