Beskrivelse

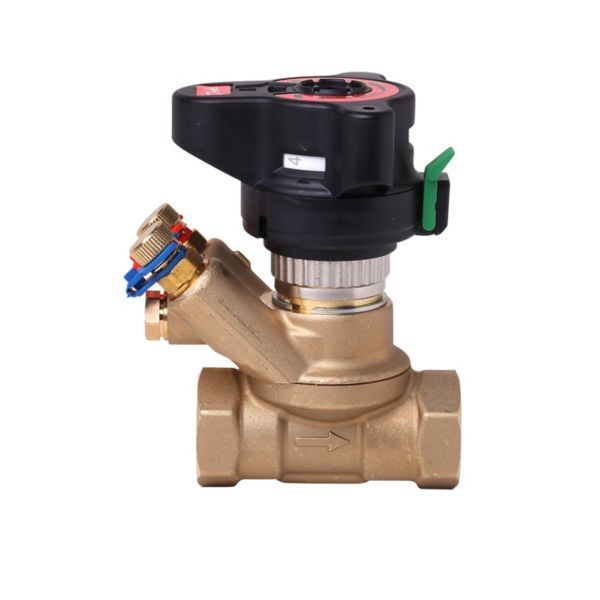

Danfoss ASV-BD er en multifunktionel partnerventil til ASV-PV automatiske indreguleringsventiler i to-strengsanlæg. Den monteres i fremløbet og forbindes med ASV-PV i returløbet via impulsledningen, så stigrøret holdes på et stabilt differenstryk. Denne udgave er DN 15 med kvs 3 m³/h og 1/2″ indvendigt gevind.
Fordele
- Trykuafhængige zoner: Sammen med ASV-PV deles anlægget i zoner (stigrør eller lejligheder), så komplekse og tidskrævende beregnings- og idriftsætningsmetoder ifølge Danfoss ikke længere er nødvendige.
- Stabilt flow: Korrekt afbalancering forhindrer for højt flow i stigrøret.
- Skift uden driftsstop: Danfoss angiver, at konfigurationen kan ændres under tryk ved at lukke og åbne testniplerne.
- Afspærring med kugleventil: Afspærringsfunktionen er adskilt fra forindstillingen, og ventilen lukker helt ved en 90 graders drejning.
- Aftapning: Muligt med Danfoss’ dræntilslutningstilbehør.
Passer den til dit anlæg?
Bruges til
- Partnerventil til Danfoss ASV-PV automatiske indreguleringsventiler i to-strengs varmeanlæg. ASV-BD sidder i fremløbet og forbindes med ASV-PV i returløbet via impulsledningen, så differenstrykket i stigrøret reguleres.
- Danfoss bruger ASV i radiatorvarmeanlæg i stigrør eller vandrette løkker og i gulvvarmeanlæg, og nævner også køleapplikationer med variabelt flow (ventilatorkonvektorer, kølelofter m.m.).
- Multifunktionel: afspærring, flowmåling eller flowbegrænsning (valg af åben målenippel) og aftapning via tilbehør.
Sådan vælger du
- Denne variant: ASV-BD DN 15, 1/2″ indvendigt gevind, kvs 3 m³/h, PN 20.
- Danfoss: når ASV-PV er dimensioneret, vælges samme dimension til partnerventilen ASV-BD.
- Partner i returløbet: ASV-PV DN 15, 5–25 kPa
- ASV-BD DN 20, 3/4, kvs 6,0
- ASV-BD DN 25, 1, kvs 9,5
- ASV-BD DN 32, 1 1/4, kvs 18,0
- ASV-BD DN 40, 1 1/2, kvs 26,0
Montering
- ASV-BD monteres i fremløbet (forsyningsrøret), ASV-PV i returløbet; impulsledningen monteres med en 8 mm-nøgle.
- Under påfyldning og trykprøvning skal impulsledningen være tilsluttet og afspærringsventilerne åbne, så begge sider af ASV-PV-membranen har samme statiske tryk – ellers kan membranen beskadiges.
- Ved aftapning aftappes ASV-P/PV altid først.
- Medfølger: To testnipler til 3 mm nåle, EPP-isoleringshætte med klik-på-montering.
- Medfølger ikke: Impulsledning til ASV-PV, Dræntilslutningstilbehør (best.nr. 003Z4096 eller 003Z4097).
Til installatøren
- Tilslutning: 1/2″ indvendigt gevind for DN 15.
- Åbne/lukke: Håndtaget drejes 90° mellem fuldt åben og lukket position; en farveindikator viser hvid (åben) eller rød (lukket).
- Flowindstilling: Når ventilen er åben, kan den grønne lås frigøres – en 3 mm unbrakonøgle kan også bruges; før håndtaget monteres igen, skal skalaen stå på 0,0.
- Testnipler: Uden for reguleringskredsen skal den blå testnippel være åben (åben fra fabrik) og den røde lukket – Danfoss angiver, at flowmåling da er mulig. I reguleringskredsen skal den røde være åben og den blå lukket – da er flowbegrænsning mulig. Konfigurationen kan ændres under tryk.
- Målenipler: Ventilen leveres med to testnipler til 3 mm nåle; åbnes der, må der drejes maks. 3 omgange. Impulsledningen monteres med en 8 mm topnøgle.
- Driftsgrænser: Maks. prøvetryk 25 bar; min. differenstryk over ventilen 10 kPa.
- Isolering: Ventilen leveres med EPP-isoleringshætte, der klikkes på. Danfoss angiver EPP til brug op til 120 °C og brandklasse B2 efter DIN 4102.
Se alle tekniske specifikationer →
Varianter
- ASV-BD DN 20, 3/4, kvs 6,0
- ASV-BD DN 25, 1, kvs 9,5
- ASV-BD DN 32, 1 1/4, kvs 18,0
- ASV-BD DN 40, 1 1/2, kvs 26,0
Tilbehør
Danfoss ASV-PV-4G trykdifferens ventil DN15 5-25 kPa KVS 1,61.353 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken testnippel skal være åben?
Uden for reguleringskredsen skal den blå testnippel være åben – den er åben fra fabrik. Når ventilen indgår i reguleringskredsen, skal den røde være åben og den blå lukket.
Hvilket værktøj skal jeg bruge for at frigøre låsen?
Låsen kan åbnes, når ventilen er åben; Danfoss angiver, at en 3 mm unbrakonøgle også kan bruges.
Hvilken rotation har ventilen mellem åben og lukket?
90°, med en farveindikator for hvid (åben) og rød (lukket).
Hvad er ventilhuset lavet af?
Afzinkningsbestandig (DZR) messing.
Hvad følger med ventilen?
To testnipler til 3 mm nåle og en EPP-isoleringshætte, der klikkes på ventilen. Impulsledning og dræntilslutning er tilbehør.
