Beskrivelse

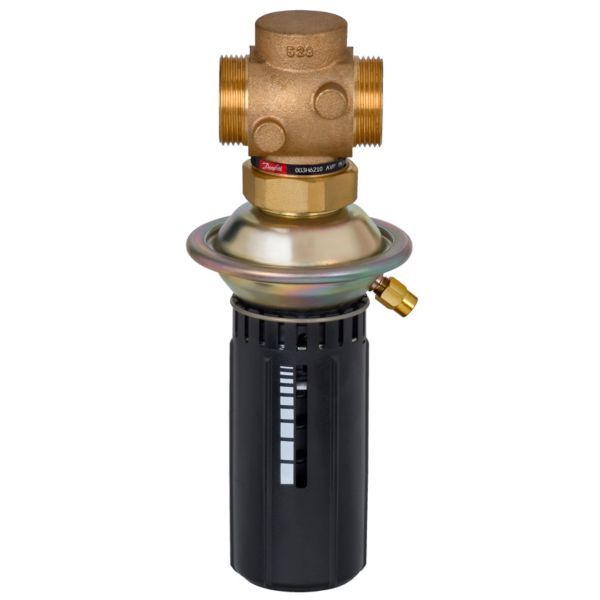

Danfoss AVP er en selvvirkende differenstrykregulator, som Danfoss angiver primært til brug i fjernvarmeanlæg. Denne udgave monteres i returløbet i DN 15 (3/4″ udvendigt gevind, G 3/4 A) med Kvs 2,5 m³/h, PN 16 og et justerbart differenstryk på 0,05–0,5 bar. Ventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk, så differenstrykket holdes konstant.
Fordele
- Virker uden el: Regulatoren arbejder på trykket i anlægget og kræver hverken strømforsyning eller styresignal.
- Temperaturregulering: Danfoss angiver, at et lavere og mere stabilt differenstryk over reguleringsventilerne øger temperaturreguleringens kvalitet og præcision.
- Sikkerhedsventiler: Regulatoren er udstyret med sikkerhedsventiler, der beskytter reguleringsmembranen mod et for højt differenstryk.
- Materialer: Ventilhus i rødbronze, ventilsæde i rustfrit stål og trykaflastet ventilkegle i afzinkningsfri messing.
- Justerbar indstilling: Differenstrykket indstilles med håndtaget inden for 0,05–0,5 bar.
- Samlet leverance: Regulatoren leveres fuldt samlet, inklusive impulsledning mellem ventil og aktuator.
Passer den til dit anlæg?
Bruges til
- Fjernvarmeanlæg: Danfoss beskriver AVP som en selvvirkende differenstrykregulator primært til brug i fjernvarmeanlæg.
- Varme-, fjernvarme- og kølesystemer: Driftsvejledningen angiver differenstrykstyring af vand og vand-glykolblandinger til varme-, fjernvarme- og kølesystemer.
- Direkte og indirekte tilsluttede varmeanlæg: Databladets anvendelseseksempler viser returløbsmontering i både direkte og indirekte tilsluttet varmeanlæg.
Sådan vælger du
- Denne variant: AVP DN 15, Kvs 2,5 m³/h, PN 16, returløbsmontering, indstillingsområde 0,05–0,5 bar.
- Størrelsen vælges efter Kvs: Danfoss’ datablad beregner Kvs ud fra anlæggets dimensionerende flow og tryktabet over regulatoren.
- Danfoss skriver, at det er netværksoperatøren eller fjernvarmeværket – ikke forbrugeren – der vælger udstyret til at sikre netværkets vandbalance.
- Udvendig impulsledning (impulsledningssæt AV) bestilles separat – vælg sæt og klemringsfitting efter gevindet i røret.
Montering
- Denne udgave monteres i returløbet; Danfoss anbefaler at anbringe regulatoren i returløbet efter komponenterne.
- Tilslutning: 3/4″ udvendigt gevind (G 3/4 A); gevindnipler bestilles separat.
- Leveres fuldt samlet med impulsledning mellem ventil og aktuator; den udvendige impulsledning (impulsledningssæt AV) bestilles separat.
- Montering, opstart og vedligeholdelse skal udføres af faglært og autoriseret personale.
- Medfølger: Impulsledning mellem ventil og aktuator (fabriksmonteret).
- Medfølger ikke: Gevindnipler, Udvendigt impulsledningssæt AV (1 sæt pr. regulator).
Til installatøren
- Reguleringsform: Selvvirkende – trykket fra fremløbs- og returløbsrøret ledes gennem impulsledningerne og reguleringsdrænrøret til aktuatorkamrene og påvirker reguleringsmembranen.
- Indstilling: Differenstrykket sættes på indstillingsfjederen med håndtaget inden for 0,05–0,5 bar. Drejning til højre øger sætpunktet, til venstre reduceres det. Sætpunktsstilleskruen kan om nødvendigt forsegles med en plombe.
- Driftsgrænser: Maks. differenstryk over ventilen 12 bar, medietemperatur 2–150 °C, pH i mediet 7–10.
- Montagekrav: Danfoss anbefaler stærkt at installere et filter foran regulatoren og at montere impulsledningen vandret eller opad på rørledningen, ikke nedad. Op til 100 °C medietemperatur kan regulatoren monteres i alle positioner; ved højere temperatur kun i vandrette rør med trykaktuatoren pegende nedad.
- Opstart: Danfoss angiver, at flowet i en motorventil, hvor differenstrykket reguleres, indstilles til ca. 50 % under justeringen. Opnås det ønskede differenstryk ikke, kan det skyldes et for lille tryktab i systemet.
- Denne udgave er kun til returløbet – AVP findes i separate udgaver til frem- og returløbsmontering.
Se alle tekniske specifikationer →
Varianter
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, returløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, returløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, returløb
- AVP DN 32, kvs 10, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, fremløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, fremløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, fremløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,2–1 bar, returløb
- AVP DN 25, kvs 8, 0,2–1 bar, returløb
- AVP DN 32, kvs 10, 0,2–1 bar, returløb
Tilbehør
Danfoss gevindnipler, DN 15, G 3/4 omløber x R 1/2 udvendigt gevind, 2 stk. (003H6902)258 kr. inkl. moms+
Danfoss impulsledningssæt AV, 1500 mm, Ø6 mm kobberrør, R 3/8, til AVP (003H6853)335 kr. inkl. moms+
Danfoss AV impulsledningssæt for AVP R 1/2400 kr. inkl. moms+
Danfoss klemringssæt for AVP213 kr. inkl. moms+
Ofte stillede spørgsmål
Er impulsledningen med?
Impulsledningen mellem ventil og aktuator er monteret fra fabrikken. Den udvendige impulsledning (impulsledningssæt AV) bestilles separat – Danfoss angiver 1 sæt pr. regulator.
Kan den monteres i fremløbet?
Nej, denne udgave er til returløbsmontering. AVP findes i separate udgaver til frem- og returløbsmontering.
Hvilket medie kan den bruges til?
Danfoss angiver cirkulationsvand til fjernvarme og fjernkøling samt glykolholdigt vand op til 30 %, ved en medietemperatur på 2–150 °C og pH mellem 7 og 10.
Kan jeg selv justere differenstrykket?
Ja, differenstrykket indstilles med håndtaget inden for 0,05–0,5 bar. Sætpunktsstilleskruen kan om nødvendigt forsegles med en plombe.
Skal der sidde et filter foran?
Danfoss anbefaler stærkt at installere et filter foran regulatoren og at rengøre rørsystemet før montering.
