Beskrivelse

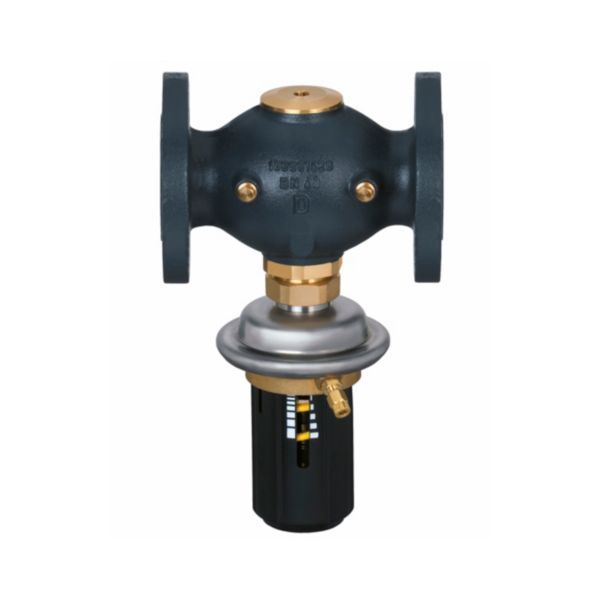

Danfoss AVP DN 40 er en selvvirkende differenstrykregulator til montering i returledningen, primært i fjernvarmeanlæg. Regulatoren lukker ved stigende differenstryk og holder dermed differenstrykket konstant over anlægget. Udgaven her har flanger PN 25 iht. EN 1092-2, kvs 20 m³/h og et justerbart indstillingsområde på 0,2–1,0 bar. Den leveres fuldt samlet med impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) bestilles separat.
Fordele
- Selvvirkende regulering: Danfoss angiver, at den selvvirkende differenstrykregulering lukker ved stigende tryk og giver stabil og energieffektiv drift i fjernvarmesystemer.
- Materialer: Ventilhus i duktilt jern, sæde i rustfrit stål og kegle i afzinkningsfri messing – materialenumrene står i specifikationerne.
- Læktab: Danfoss angiver et læktab på højst 0,05 % af kVS efter IEC 534.
- Også til glykol: Mediet må være cirkulationsvand eller glykolholdigt vand op til 30 %.
- Plombering: Danfoss angiver, at sætpunktsstilleskruen om nødvendigt kan forsegles med en plombe.
Passer den til dit anlæg?
Bruges til
- Danfoss angiver regulatoren til differenstrykstyring af vand og vand-glykolblandinger i varme-, fjernvarme- og kølesystemer; produktsiden angiver applikationen fjernvarme.
- At holde differenstrykket konstant over en motorventil (MCV) i et direkte eller indirekte tilsluttet varmeanlæg.
- De tekniske parametre på produktetiketten fastlægger anvendelsen, skriver Danfoss.
Sådan vælger du
- Denne variant: AVP DN 40, kvs 20 m³/h, PN 25, returløbsmontering, indstillingsområde 0,2–1,0 bar.
- Mindre flow: AVP DN 32, kvs 12,5
- Større flow: AVP DN 50, kvs 25
- Danfoss dimensionerer AVP ud fra anlæggets maksimale flow og det differenstryk, som regulatoren skal optage.
Montering
- Denne udgave monteres i returledningen.
- Regulatoren leveres fuldt samlet med impulsledning mellem ventil og aktuator; det udvendige impulsledningssæt AV bestilles separat. Impulsledningen monteres vandret eller opad på røret.
- Danfoss angiver, at der stærkt bør installeres et filter foran regulatoren samt manometre før og efter den del af anlægget, der skal kontrolleres.
- Ved temperaturer over 100 °C må regulatoren kun sidde i vandrette rør med trykaktuatoren pegende nedad.
- Montering, opstart og vedligeholdelse må ifølge Danfoss kun udføres af faglært og autoriseret personale.
- Medfølger: Impulsledning mellem ventil og aktuator (regulatoren leveres fuldt samlet).
- Medfølger ikke: Udvendigt impulsledningssæt AV (1 sæt pr. regulator), Filter foran regulatoren, Manometre før og efter anlægsdelen.
Til installatøren
- Opbygning: AVP består af en reguleringsventil, en aktuator med en reguleringsmembran og et håndtag til indstilling af differenstryk.
- Funktion: Regulatoren lukker ved stigende differenstryk og holder derved differenstrykket konstant. Ventilkeglen er trykaflastet med stempel.
- Vandkvalitet: Cirkulationsvand eller glykolholdigt vand op til 30 %, pH 7–10. De tekniske parametre på produktetiketten fastlægger anvendelsen.
- Installationspositioner: Danfoss angiver, at regulatoren kan monteres i alle stillinger, når anlægget kører ved op til 100 °C. Ønskes højere temperaturer, må den kun monteres i vandrette rør med trykaktuatoren pegende nedad.
- Impulsledning: Danfoss angiver, at impulsledningen bør monteres vandret eller opad på rørledningen, fordi det forhindrer snavsophobning og forringet regulatorfunktion; nedad frarådes. Brug impulsledningssæt AV eller kobberrør Ø6 × 1 mm, og spænd omløbermøtrikken med 14 Nm.
- Før montering: Rengør rørledningssystemet. Danfoss angiver, at der stærkt bør installeres et filter foran regulatoren samt manometre før og efter den del af anlægget, der skal kontrolleres. Flowretningen på produktetiketten eller ventilen skal respekteres.
- Flangemontage: Pakfladerne skal være rene og uden skader, og flangeskruerne krydsspændes i 3 trin til maks. 50 Nm. Rørledningerne må ikke belaste ventilhuset mekanisk.
- Trykprøvning: Det maksimale prøvetryk er 1,5 × PN; PN fremgår af produktetiketten. Der skal udføres trykprøvning af hele systemet efter systemproducentens instruktioner.
- Indstilling: Åbn alle afspærringsanordninger i systemet helt, indstil flowet i den motorventil, hvor differenstrykket kontrolleres, til ca. 50 %, og justér derefter håndtaget. Mod højre øges sætpunktet (fjederen spændes), mod venstre reduceres det.
- Autorisation: Nødvendigt monterings-, opstart- og vedligeholdelsesarbejde må ifølge Danfoss kun udføres af faglært og autoriseret personale. Systemet skal være trykløst, nedkølet, tømt og rengjort før arbejde på regulatoren.
- Funktionsomfang: AVP regulerer kun differenstryk. Danfoss angiver Flowbegrænsning: Nej og Flowregulering: Nej for denne udgave.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss impulsledningssæt AV, 1500 mm, Ø6 mm kobberrør, R 3/8, til AVP (003H6853)335 kr. inkl. moms+
Danfoss AV impulsledningssæt for AVP R 1/2400 kr. inkl. moms+
Danfoss klemringssæt for AVP213 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor monteres AVP?
Denne udgave monteres i returledningen. Det udvendige impulsledningssæt AV skal bestilles separat.
Hvilket differenstryk kan indstilles?
Fra 0,2 til 1,0 bar på håndtaget på aktuatoren.
Kræver den strøm?
Nej. Danfoss beskriver AVP som en selvvirkende differenstrykregulator: aktuatoren arbejder med en reguleringsmembran og impulstrykket fra anlægget.
Hvilke medier må den bruges til?
Cirkulationsvand og glykolholdigt vand op til 30 % med pH 7–10 ved 2–150 °C.
Skal der sidde et filter foran?
Ja, Danfoss angiver, at der stærkt bør installeres et filter foran regulatoren.
