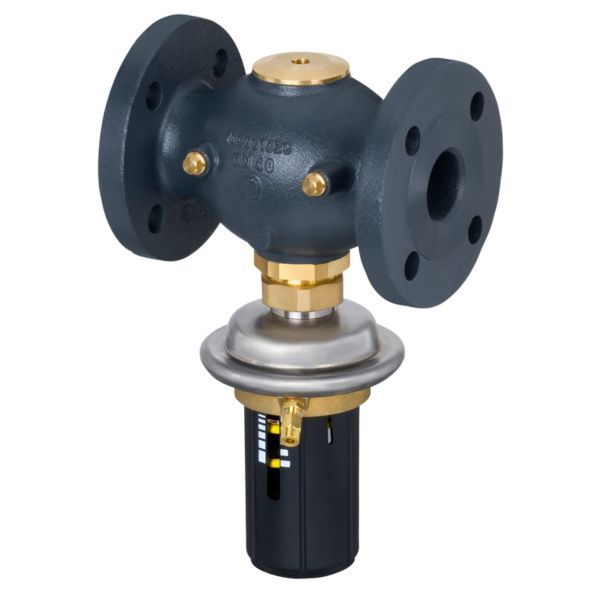

Danfoss AVP 32 differenstrykregulator 0,2–1,0 bar, kvs 12,5, flange PN 25 (003H6348)

13.819 kr. inkl. moms

Selvvirkende differenstrykregulator til montering i returledningen, typisk i fjernvarmeanlæg. Den holder differenstrykket konstant over anlægget.

  • Dimension: DN 32 med flanger PN 25
  • Kapacitet: Kvs 12,5 m³/h
  • Montering: Monteres i returløbet og leveres samlet med intern impulsledning
  • Medfølger ikke: Udvendigt impulsledningssæt AV bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 406455110 Kategori:

Beskrivelse

Danfoss AVP DN 32 er en selvvirkende differenstrykregulator til montering i returledningen, primært i fjernvarmeanlæg. Danfoss angiver, at ventilen lukker ved stigende differenstryk og åbner ved faldende differenstryk for at opretholde et konstant differenstryk. Regulatoren leveres fuldt samlet inklusive impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) skal bestilles separat.

Fordele

  • Selvvirkende regulering: Trykket fra fremløbs- og returløbsrøret arbejder direkte på aktuatorens membran, så regulatoren ikke skal have et elektrisk signal.
  • Differenstryk: Ventilen lukker ved stigende og åbner ved faldende differenstryk, så differenstrykket holdes konstant.
  • Indstilling: Differenstrykket indstilles på aktuatorens håndtag fra 0,2 til 1,0 bar.
  • Materialer: Ventilhus i duktilt jern, ventilsæde i rustfrit stål og ventilkegle i afzinkningsfri messing.
  • Læktab: Danfoss angiver et læktab på højst 0,05 % af Kvs målt efter IEC 534.
  • Medie: Til fjernvarme- og fjernkøle-cirkulationsvand og til glykolholdigt vand op til 30 %.

Passer den til dit anlæg?

Bruges til

  • Fjernvarmeanlæg: Danfoss placerer AVP både i distributionsnettet og i forbrugerens unit.
  • Holde et konstant og lavere differenstryk over en motorventil eller over et samlet system/en unit.
  • Anlæg med variabelt flow. Danfoss skriver, at differenstrykregulatoren som tommelfingerregel bør bruges, så snart forholdet mellem maksimalt og minimalt differenstryk fra netværket er større end 2.

Sådan vælger du

  • Denne variant: AVP DN 32, kvs 12,5 m³/h, PN 25, returløbsmontering, indstillingsområde 0,2–1,0 bar.
  • Større flow: AVP DN 40, kvs 20
  • Større flow: AVP DN 50, kvs 25
  • Impulsledningssættet AV vælges efter gevindet på det rør, det skal sidde i (R 3/8 eller R 1/2).
  • Vælg størrelse efter anlæggets dimensionerende flow og det differenstryk, der skal holdes, og ikke efter rørdimensionen.
  • Ved fjernvarme er det fjernvarmeværket, der vælger udstyret til netværkets vandbalance. Afklar værkets krav, før du køber.

Montering

  • Denne udgave monteres i returløbet, med flanger DN 32 PN 25 (EN 1092-2) i begge ender.
  • Leveres samlet med intern impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) bestilles separat og vælges efter rørets gevind.
  • Montering, opstart og vedligeholdelse skal ifølge Danfoss udføres af faglært og autoriseret personale.
  • Medfølger: Intern impulsledning mellem ventil og aktuator.
  • Medfølger ikke: Udvendigt impulsledningssæt AV, Klemringsfittings til impulsledningen.
Til installatøren
  • Opbygning: Reguleringsventil og aktuator med membran, indstillingsfjeder og håndtag til indstilling af differenstrykket. Aktuatoren har overtrykssikkerhedsventil, som Danfoss angiver beskytter reguleringsmembranen mod et for højt differenstryk.
  • Reguleringsfunktion: Differenstrykregulering; Danfoss angiver hverken flowbegrænsning eller flowregulering på denne type.
  • Driftsgrænser: Maks. differenstryk 16 bar, medietemperatur 2–150 °C, pH i mediet min. 7, maks. 10.
  • Kavitationsfaktor: 0,6 (25 %: 0,64 · 50 %: 0,57 · 75 %: 0,55 · 100 %: 0,38).
  • Spindelposition: Normalt åben.
  • Placering: Monteres i returløbet. Impulsledningen monteres vandret eller opad på røret, ikke nedad.
  • Filter: Danfoss’ datablad siger, at det stærkt tilrådes at installere et filter foran regulatoren.
  • Installationsposition: Regulatoren kan monteres i alle positioner, når mediet er op til 100 °C. Ved højere temperaturer skal den kun monteres i vandrette rør med trykaktuatoren pegende nedad.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor monteres AVP?
Denne udgave monteres i returledningen. Den udvendige impulsledning (AV) skal bestilles separat.

Hvilket differenstryk kan indstilles?
Fra 0,2 til 1,0 bar på aktuatorens håndtag.

Hvilke medier må den bruges til?
Fjernvarme-/fjernkøle-cirkulationsvand og glykolholdigt vand op til 30 %, med pH 7–10 og medietemperatur 2–150 °C.

Hvad betyder ‘normalt åben’?
Ventilen står åben uden differenstryk og lukker, når differenstrykket over regulatoren stiger.

Hvilket impulsledningssæt skal jeg vælge?
AV-sættet fås med R 3/8 og med R 1/2 nippel – vælg det, der passer til gevindet i røret.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDifferenstrykregulator (AVP), returløbsmontering
ModelAVP PN25 32/12,5 0,2-1,0 flange retur
Danfoss kodenr.003H6348
Antal porte2
AnvendelsesområdeFjernvarme
DimensionDN 32
TilslutningFlange, PN 25 (EN 1092-2)
Kvs12,5 m³/h
FlowområdeIngen flowbegrænsning (regulerer kun differenstryk)
ForindstillingJusterbar (indstilles på aktuatorens håndtag)
Indstillingsområde0,2–1,0 bar
TrykklassePN 25 (25 bar)
Maks. differenstryk16 bar
Medietemperatur2–150 °C
MedieFjernvarme-/fjernkøle-cirkulationsvand, alternativt glykolholdigt vand op til 30 %
pH-område7–10
Læktab≤ 0,05 % af Kvs (IEC 534)
Kavitationsfaktor0,6 (25 %: 0,64 · 50 %: 0,57 · 75 %: 0,55 · 100 %: 0,38)
VentilhusDuktilt jern EN-GJS-400-18-LT (GGG 40,3)
VentilsædeRustfrit stål, mat.nr. 1.4571
VentilkegleAfzinkningsfri messing CuZn36Pb2As
SpindelNormalt åben
PakningEPDM
AktuatormembranEPDM
AktuatortilslutningG 1 3/4 A
ImpulsledningKobberledning Ø6 × 1 mm
Bruttovægt10,76 kg
Mærke
Varenummer406455110
EAN5704747872825
