Beskrivelse

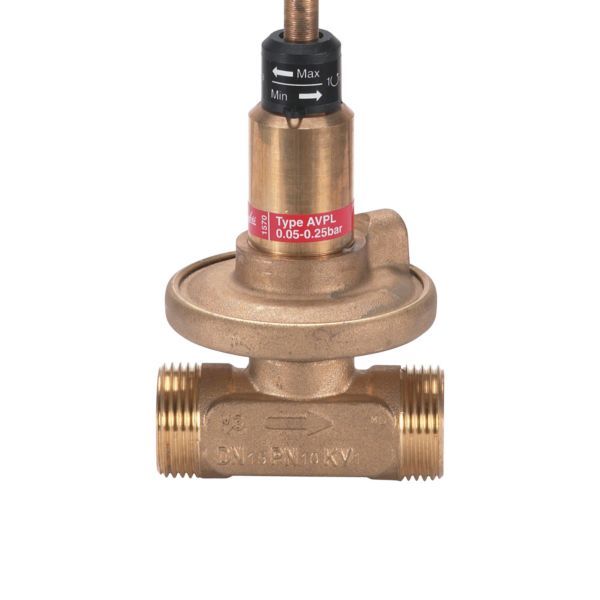

Danfoss AVPL er en selvvirkende differenstrykregulator, primært beregnet til fjernvarmeanlæg. Den monteres i returløbet på primærsiden af husunderstationer i mindre anlæg som en- og tofamiliehuse og lukker, når differenstrykket stiger. Denne udgave er DN 15 med kvs 1,6 m³/h og 3/4″ udvendigt gevind (G 3/4 A).
Fordele
- Stabilt differenstryk: Holder differenstrykket over varmeanlægget konstant, så varmesystemets ydelse er stabil.
- Mindre anlæg: Danfoss angiver regulatoren som ideel til små systemer som en- og tofamiliehuse.
- Medie: Kan bruges med cirkulationsvand og glykolholdigt vand op til 30 %.
- Materialer: Ventilhus i afzinkningsfri messing; kegle, sæde, spindel og fjeder i rustfast stål.
- Montering: Regulatoren kan monteres i alle positioner, men kun i returledningen.
- Medfølger: Impulsledningssæt AH (2,5 m) og nippel G 1/16 – R 3/8 til impulsledningens rørtilslutning.
Passer den til dit anlæg?
Bruges til
- Fjernvarmeanlæg: regulering af differenstrykket på primærsiden af husunderstationer i mindre anlæg som en- og tofamiliehuse.
- Regulering af differenstrykket over radiatorsystemer og lignende systemer.
Sådan vælger du
- Denne udgave: AVPL DN 15, kvs 1,6 m³/h, 3/4″ udvendigt gevind (G 3/4 A).
- Samme dimension, kvs 1,0 m³/h: AVPL DN 15, kvs 1,0
Montering
- AVPL kan kun monteres i returledningen, men den kan monteres i alle positioner.
- Tilslutning: 3/4″ udvendigt gevind (G 3/4 A) i begge ender. Gevind- eller svejsenipler bestilles separat.
- Medfølger: Impulsledningssæt AH (2,5 m), Nippel G 1/16 – R 3/8 til impulsledningens rørtilslutning.
- Medfølger ikke: Gevind- eller svejsenipler til ventiltilslutning – bestilles separat.
Til installatøren
- Indstilling: Fra fabrikken er regulatoren indstillet til 0,1 bar (10 kPa); 1 kPa for hver omdrejning af indstillingsskruen, inden for området 0,05–0,25 bar.
- Montering: Kan monteres i alle positioner, men kun i returledningen.
- Reguleringsnøjagtighed: Regulatoren er konstrueret således, at det styrede og det indstillede differenstryk er ens ved et flow omkring 400 l/t ved nominelt differenstryk 50 kPa (Δpv). Ved min. og maks. flow afviger det styrede differenstryk ±1–3 kPa fra det indstillede tryk.
- Impulsledning, materiale: Kobberledning Ø 3 × 1 mm eller rustfast stålrør Ø 0,8 × 0,2 × 800 mm.
- Tilslutningsnipler: Gevindnipler PN 25, R 1/2 (003H6902) eller svejsenipler PN 25 (003H6908) – bestilles separat.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss nippelmuffe G 1/16 x R 1/4 til impulsledning112 kr. inkl. moms+
Danfoss nippel G 1/16 x R 3/8 til impulsledning131 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor skal regulatoren monteres?
Kun i returløbet; den kan monteres i alle positioner.
Hvad er fabriksindstillingen?
0,1 bar (10 kPa). Differenstrykket kan justeres inden for området 0,05–0,25 bar.
Følger der nipler med?
Regulatoren leveres med impulsledningssæt AH (2,5 m) og en nippel G 1/16 – R 3/8 til impulsledningens rørtilslutning. Gevind- eller svejsenipler til selve ventiltilslutningen bestilles separat.
Hvilket medie kan den bruges til?
Cirkulationsvand eller glykolholdigt vand op til 30 %, ved 2–120 °C og pH 7–10.
Dokumentation
- Datablad Tryk/flowregulatorer, AVPL PDF · 2,7 MB
- Brochure Få styr på vandbalancen med selvvirkende regulatorer PDF · 8,8 MB
- Driftsvejledning AVPL, AVPL-F PDF · 1,3 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
