Beskrivelse

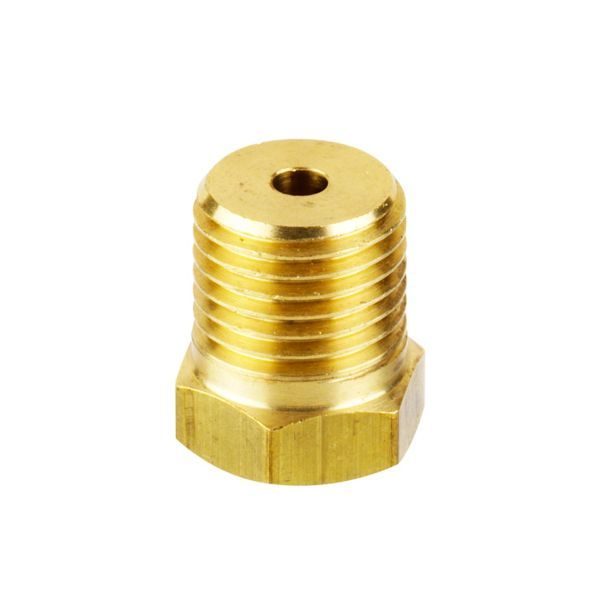

Danfoss nippelmuffe 003L8151 forbinder impulsledningen med røret. Den har 1/16″ udvendigt gevind (G 1/16 A) mod impulsledningen og 1/4″ udvendigt gevind (R 1/4) mod røret. Danfoss angiver den til ASV- og AB-PM-ventiler, og den står også i Danfoss’ VVS Guide som reservedel til AVPL.
Fordele
- Samler de to dele: Nippelmuffen er leddet mellem Danfoss’ impulsledning og røret.
- Også til AVPL: Nippelmuffen står i Danfoss’ VVS Guide under reservedele til AVPL-differenstrykregulatorer.
- Anden gevindstørrelse findes: Danfoss har samme nippelmuffe med R 3/8 (003L5042).
Passer den til dit anlæg?
Bruges til
- Tilslutning af impulsledning til røret ved Danfoss differenstrykregulatorer ASV-PV, AB-PM og AVPL.
Sådan vælger du
- Denne variant: R 1/4.
- Andet udtag: Nippel G1/16 x R 3/8 (003L5042)
Montering
- Nippelmuffen har 1/4″ udvendigt gevind (R 1/4) mod røret og 1/16″ udvendigt gevind (G 1/16 A) mod impulsledningen.
- Medfølger ikke: Impulsledning (separat varenummer, fx 003L8152).
Til installatøren
- Impulsledning: Bruges sammen med Danfoss impulsledning 1,5 m eller 5,0 m med O-ringe (reservedel, separat varenummer).
Se alle tekniske specifikationer →
Passer til
- ASV-PV 4G, DN 20, 5 kPa – 25 kPa, Indvendigt gevind, Med isolering (003Z5602)
- AVPL, PN 16, DN 15, 1 m³/h, 0.05 bar – 0.25 bar, Udvendigt gevind, G 3/4 A (003L5030)
- ASV-PV 4G, DN 20, 20 kPa – 60 kPa, Indvendigt gevind, Uden isolering (003Z5542)
- ASV-PV 4G, DN 15, 20 kPa – 60 kPa, Indvendigt gevind, Uden isolering (003Z5541)
- ASV-PV 4G, DN 40, 5 kPa – 25 kPa, Indvendigt gevind, Med isolering (003Z5605)
- ASV-PV 4G, DN 32, 5 kPa – 25 kPa, Indvendigt gevind, Med isolering (003Z5604)
- AVPL, PN 16, DN 15, 1.6 m³/h, 0.05 bar – 0.25 bar, Udvendigt gevind, G 3/4 A (003L5031)
- ASV-PV 4G, DN 25, 20 kPa – 60 kPa, Indvendigt gevind, Uden isolering (003Z5543)
- ASV-PV 4G, DN 25, 5 kPa – 25 kPa, Indvendigt gevind, Med isolering (003Z5603)
- ASV-PV 4G, DN 15, 5 kPa – 25 kPa, Indvendigt gevind, Med isolering (003Z5601)
Varianter
Tilbehør
Ofte stillede spørgsmål
Hvilken af de to nippelmuffer skal jeg bruge?
Denne har R 1/4. Danfoss har også en med R 3/8 (003L5042) – vælg efter gevindet på rørudtaget.
Følger impulsledningen med?
Nej. Impulsledningen (1,5 m eller 5,0 m, med O-ringe) har sit eget varenummer og bestilles separat.
Passer nippelmuffen til en AVPL-regulator?
Ja. Danfoss’ VVS Guide anfører nippelmuffen under reservedele til AVPL-differenstrykregulatorer.
Dokumentation
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
