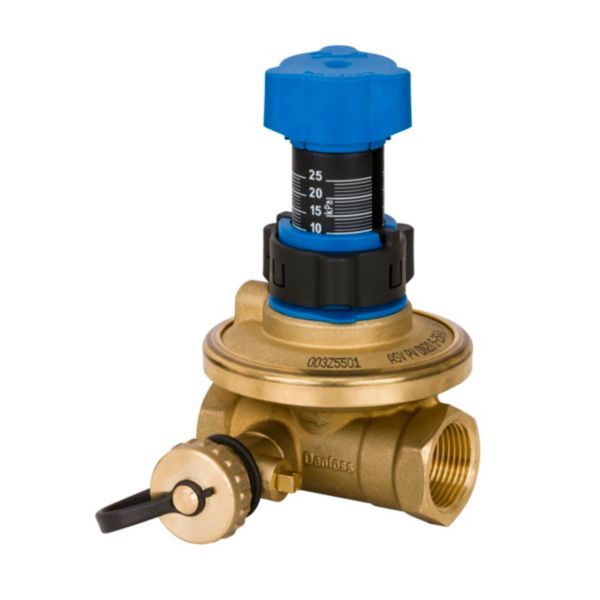

Danfoss ASV-PV 4G trykdifferensventil DN25, 20-60 kPa, kvs 4,0

2.274 kr. inkl. moms

Danfoss ASV-PV holder differenstrykket konstant over et stigrør eller en lejlighed i tostrengs varmeanlæg.

  • Type: Automatisk differenstrykregulator til tostrengs varme- og køleanlæg
  • Indstillingsområde: 20–60 kPa
  • Tilslutning: 1″ indvendigt gevind (Rp 1), uden isolering
  • Montering: I returløbet, sammen med en partnerventil i fremløbet

Levering 1–3 hverdage

Varenummer (SKU): 406853708 Kategori:

Beskrivelse

Danfoss ASV-PV er en automatisk differenstrykregulator, der monteres i returløbet i tostrengs varmeanlæg og holder et konstant differenstryk over stigrøret eller lejligheden. Sammen med en partnerventil i fremløbet, fx ASV-BD, og radiatorventiler med forindstilling sikrer den korrekt flow ved både fuld og delvis belastning. Denne udgave er DN 25 med 1″ indvendigt gevind (Rp 1) og indstillingsområde 20–60 kPa.

Fordele

  • Stabilt tryk: Færre gener som støjende radiatorer og mere nøjagtig regulering af rumtemperaturen.
  • Korrekt indregulering: Forhindrer for højt flow og giver lav returtemperatur.
  • Trykuafhængige zoner: Inddeler anlægget i zoner – ingen komplicerede indreguleringsberegninger.
  • Forindstilling: Indstillingsskalaen kan forindstilles uden unbrakonøgle; ny gennemskylningsfunktion.
  • Afspærring: Den indbyggede afspærring giver ifølge Danfoss’ datablad ingen synlig lækage (ISO 5208).

Passer den til dit anlæg?

Bruges til

  • Tostrengs radiatorvarmeanlæg i beboelsesejendomme: Danfoss beskriver ASV som en del af deres tostrengsløsning sammen med termostatiske radiatorventiler med forindstilling.
  • Regulering af differenstrykket i lodrette stigrør eller vandrette løkker, og i gulvvarmeanlæg, hvor hver manifold med forindstilling får et konstant differenstryk fra ASV-PV.
  • Ifølge Danfoss kan ASV også bruges i køleanlæg med variabelt flow, fx ventilatorkonvektorer og kølelofter.

Sådan vælger du

Montering

  • ASV-PV (1″ indvendigt gevind, Rp 1) monteres i returløbet og partnerventilen (fx ASV-BD) i fremløbet. De forbindes med det medfølgende kapillarrør på 1,5 m.
  • Danfoss beskriver to konfigurationer: partnerventil uden for reguleringssløjfen (hele trykområdet til stigrøret, flowbegrænsning på hver radiator via forindstilling) eller inden i sløjfen (flowbegrænsning på stigrøret, når forindstilling på hver radiator ikke er mulig).
  • Medfølger: Impulsledning 1,5 m kapillarrør (G 1/16 A).
  • Medfølger ikke: EPP-isoleringshætte (denne udgave er uden isolering), Partnerventil, fx ASV-BD (bestilles separat).
Til installatøren
  • Montering: ASV-PV monteres i returløbet og partnerventilen (fx ASV-BD) i fremløbet. De forbindes med det medfølgende kapillarrør på 1,5 m.
  • Konfigurationer: Danfoss beskriver to konfigurationer: partnerventil uden for reguleringssløjfen (hele trykområdet til stigrøret, flowbegrænsning på hver radiator via forindstilling) eller inden i sløjfen (flowbegrænsning på stigrøret, når forindstilling på hver radiator ikke er mulig).
  • Driftsgrænser: Differenstryk over ventilen skal være mellem 10 og 250 kPa – må heller ikke overskrides ved delvis belastning. Prøvetryk 25 bar.
  • Temperatur: Arbejdstemperatur 0–120 °C, opbevarings- og transporttemperatur -40…70 °C.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad indstilles ASV-PV til?
Når partnerventilen står uden for reguleringskredsen, indstilles ASV-PV til stigrørets differenstryk. Står partnerventilen i kredsen, lægges trykfaldet over partnerventilen til.

Skal ventilen isoleres?
Denne udgave leveres uden isolering. I Danfoss’ bestillingstabel findes ASV-PV med EPP-isoleringshætte i 5–25 kPa-udgaverne.

Hvor tæt er afspærringen?
Ifølge Danfoss’ datablad giver den indbyggede afspærring ingen synlig lækage (ISO 5208).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeASV-PV 4G automatisk indreguleringsventil
Danfoss kodenr.003Z5543
DimensionDN 25
TilslutningRp 1, indvendigt gevind ISO 7/1 (1")
Kvs4,0 m³/h
Differenstrykindstilling20–60 kPa
Fabriksindstilling30 kPa
TrykklassePN 16
Prøvetryk25 bar
Differenstryk over ventilen (driftsområde)10–250 kPa (må heller ikke overskrides ved delvis belastning)
AfspærringslækageIngen synlig lækage (ISO 5208)
Medietemperatur0–120 °C
Opbevarings- og transporttemperatur-40…70 °C
Impulsledning1,5 m kapillarrør (G 1/16 A), medfølger
IsoleringUden isolering
MonteringReturrøret
VentilhusMessing
KegleDZR-messing
Membran / O-ringeEPDM
FjederPatenteret tråd
LukkefunktionJa
Bruttovægt1,416 kg
Nettovægt1,093 kg
Mærke
Varenummer406853708
EAN5710104086248
