Beskrivelse
Danfoss AFP er aktuatoren i den selvvirkende differenstrykregulator AFP/VFG 2, der bruges i fjernvarmeanlæg. Denne udgave har indstillingsområdet 0,1–0,7 bar og en aktuatorstørrelse på 250 cm², og den kombineres med en VFG 2- eller VFG 21-ventil i DN 15-250. Aktuator, ventil og impulsledningssæt leveres separat.
Fordele
- Selvvirkende regulering: Regulatoren lukker ved stigende differenstryk og åbner ved faldende, så differenstrykket holdes konstant.
- Indstillingsområde: 0,1–0,7 bar, justeres med aktuatorens fjeder.
- Kompatibilitet: Passer til VFG 2- og VFG 21-ventiler i DN 15-250.
- Materialer: Aktuatorhus i forzinket stål og rullende, fiberforstærket EPDM-membran.
- Montering: Regulatoren kan monteres i både frem- og returløb.
Passer den til dit anlæg?
Bruges til
- Aktuatoren i Danfoss’ selvvirkende differenstrykregulator AFP/VFG 2(1), primært til fjernvarmeanlæg. Kombineres med VFG 2- eller VFG 21-ventiler i DN 15-250.
- Med AFT06- eller STFW-termostat og kombinationsstykke KF2 bliver den til en kombineret differenstryk- og temperaturregulator.
Sådan vælger du

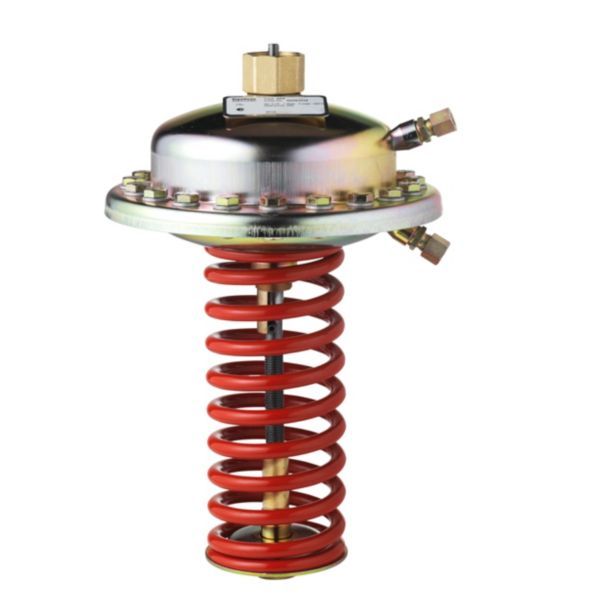

- Denne variant: AFP-aktuator PN 25, indstillingsområde 0,1–0,7 bar, aktuatorstørrelse 250 cm², fjederfarve gul (Danfoss kodenr. 003G1017).
- AFP PN 25, 0,15–1,5 bar
- Danfoss fører også AFP 0,05–0,35 bar (630 cm²) og AFP-9 med 0,5–3 bar eller 1–6 bar.
- Ventil: Danfoss VFG 2 DN 50, kvs 32, PN 16, flange
Montering
- Aktuator, ventil og impulsledningssæt leveres separat – Danfoss’ bestillingseksempel bruger 2 impulsledningssæt AF (003G1391) pr. regulator.
- DN 15-80 med Tmaks. ≤ 120 °C kan monteres i alle positioner. Ved højere Tmaks. og ved DN 100-250 kun i vandrette rør med trykaktuatoren pegende nedad.
- Tætningspotte skal altid bruges på impulsledningerne, når medietemperaturen er 150 °C eller derover.
- Medfølger ikke: VFG 2/VFG 21-ventil (sælges separat), impulsledningssæt AF (sælges separat).
Til installatøren
- Funktion: Trykændringer ledes gennem impulsledningerne til aktuatorkamrene og virker på reguleringsmembranen. Differenstrykket indstilles med indstillingsfjederen.
- Driftsgrænser: Medietemperatur 2–150 °C, medium pH 7–10, maks. driftstryk 25 bar. Danfoss angiver maks. differenstryk 25 bar for aktuatorstørrelse 250 cm².
- Sikkerhedsventil: AFP er udstyret med sikkerhedsventil til overtryk, der beskytter reguleringsmembranen (gælder ikke AFP-9).
- Monteringsposition: Danfoss angiver alle positioner ved DN 15-80 med Tmaks. ≤ 120 °C. Ved Tmaks. over 120 °C og ved DN 100-250 kun i vandrette rør med trykaktuatoren pegende nedad.
- Impulsledning: Ø10 mm med klemringsforskruning.
Se alle tekniske specifikationer →
