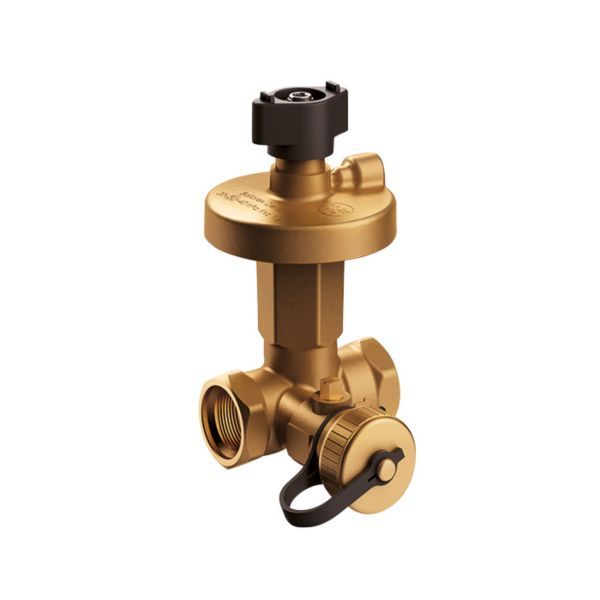

Flamco Nexus ventil Passim Differenstrykregulator DN15 1/2” F-F, med påfyldning og aftap

1.905 kr. inkl. moms

Differenstrykregulator der holder et konstant differenstryk i vandbårne varme- og køleanlæg, så flowfordelingen bliver korrekt og støj fra for højt tryk forsvinder.

  • Tilslutning: DN 15, 1/2″ indvendigt gevind i begge ender.
  • Funktioner: afspærring og aftapning (KFE) i samme ventil.
  • Indstilling: differenstrykket sættes med en unbrakonøgle.
  • Køb med: kapilarrøret til partnerventilen er tilbehør.

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 406631204 Kategori:

Beskrivelse

Flamco NexusValve Passim er en differenstrykregulator til vandbårne varme- og køleanlæg. Den holder et konstant differenstryk over motorventiler eller statiske strengventiler, så den ønskede flowfordeling kan opnås, og den fjerner støj fra for højt differenstryk over radiatortermostater og 2-vejsventiler. Denne udgave er DN 15 med 1/2″ indvendigt gevind og indstillingsområde 5–25 kPa.

Fordele

  • Trykregulering: Holder indreguleringen korrekt, uanset trykudsving i anlægget.
  • Støj: Fjerner støjproblemer fra for højt differenstryk over radiatortermostater og 2-vejsventiler.
  • Afspærring og aftapning: Begge funktioner er indbygget i ventilen.
  • Montageplacering: Kan monteres direkte på bøjninger og reduktioner.
  • Zonevis indregulering: Projektet kan afleveres i etaper, og dele af anlægget kan lukkes ned uden at påvirke resten.

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en zone, stigstreng eller motorventil skal holdes konstant.

Sådan vælger du

Montering

  • Tilslutning: 1/2″ indvendigt gevind (G 1/2) i begge ender.
  • Installation og idriftsættelse må kun udføres af et autoriseret fagfirma.
  • Monteres altid i returledningen; pilen på ventilhuset viser strømretningen.
  • Kapilarrøret forbindes til en partnerventil (NexusValve Fluctus eller Vertex) eller en T-studs. Bruges Fluctus som partnerventil, indgår dens trykfald altid i den kreds, Passim regulerer.
  • Tilladt medie: varmeanlægsvand efter VDI 2035 (ikke-korroderende) og vand-glykol med op til 50 % glykol.
  • Medfølger: Aftapningsventil (KFE) med trykmåleudtag, 3/4″ udvendigt gevind, Sort håndtag til afspærring af flowet.
  • Medfølger ikke: Kapilarrør, 1,0 m eller 2,0 m, Ø 4 mm (tilbehør), Isoleringskappe (tilbehør), Pressadaptere, 2 stk. (tilbehør).
Til installatøren
  • Indstilling: Differenstrykket sættes med en 4 mm unbrakonøgle på spindlen; maks. tilspændingsmoment 3 Nm. Det sorte håndtag afspærrer flowet.
  • Rækkefølge ved indstilling: Forindstillingen må kun aktiveres, mens ventilen er åben – altså med forbrugeren åben og afspærringen ikke lukket.
  • Placering: Monteres i returledningen; pilen på ventilhuset viser strømretningen. Ventilen kan placeres i alle retninger omkring rørets akse (360°).
  • Partnerventil: Kapilarrøret forbindes til en partnerventil som NexusValve Fluctus eller Vertex, eller til en T-studs i anlægget. Anlægget skylles, før kapilarrøret monteres.
  • Trykprøvning: Ved trykprøvning skal kapilarrøret være tilsluttet og alle ventiler efter Passim åbne, så der er samme statiske tryk på begge sider af membranen. Maks. prøvetryk 25 bar.
  • Driftsgrænser: PN 25 (maks. arbejdstryk 25 bar), medietemperatur -20…120 °C (kortvarigt 135 °C). Trykfaldet over ventilen må aldrig overstige 250 kPa ved afspærring.
  • Medie: Varmeanlægsvand efter VDI 2035 (ikke-korroderende) og vand-glykolblandinger med op til 50 % glykol, jf. DIN EN 12828.

Varianter

Tilbehør

Ofte stillede spørgsmål

Skal den bruges sammen med en anden ventil?
Passim forbindes med en partnerventil som NexusValve Fluctus eller Vertex for at kunne måle og begrænse flowet; Passim regulerer differenstrykket.

Hvilke indstillingsområder findes?
Serien fås med 5–25, 20–40, 20–65, 35–75 og 60–100 kPa. Denne DN 15 har 5–25 kPa.

Hvor monteres ventilen?
Passim DN 15-50 monteres altid i returledningen; en pil på ventilhuset viser strømretningen.

Kan jeg selv ændre indstillingen?
Ja, differenstrykket indstilles med en unbrakonøgle inden for ventilens indstillingsområde; maks. tilspændingsmoment er 3 Nm.

Dokumentation

Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeNexusValve Passim, differenstrykregulator (DPCV) med KFE
ModelPassim / KFE F DN 15
Producentens varenr.MN80597.521
DimensionDN 15
TilslutningG 1/2" indvendigt gevind (ISO 7-1), begge ender
Kvs1,6 m³/h
Flowområde0,018–0,8 m³/h
ForindstillingSættes med 4 mm unbrakonøgle, maks. 3 Nm
Indstillingsområde5–25 kPa
AflåseligJa
Nøjagtighed±25 %
TrykklassePN 25
Maks. driftstryk25 bar
Maks. differenstryk250 kPa (2,5 bar) over ventilsædet, ved 20 °C
Medietemperatur-20…120 °C, kortvarigt 135 °C
MedieVarmeanlægsvand efter VDI 2035 (ikke-korroderende); vand-glykolblanding med op til 50 % glykol
VentilhusMessing CW602N, afzinkningsbestandig (hus, sæde, kegle og indvendige mekaniske dele)
SpindelFjederbelastet, sættes med unbrakonøgle
PakningEPDM (pakninger og membran)
FjederRustfrit stål
AfspærringsgrebPPS
MålA 61 × B (højde) 101 × C (diameter) 62 × D 60,5 mm
Aftapning3/4" udvendigt gevind, med trykmåleudtag
Mærkning på ventilenDN, PN, strømretningspil, DR, Kvs og indstillingsområde
Mærke
Varenummer406631204
EAN4016715067401
Vægt0,791 kg
