Beskrivelse

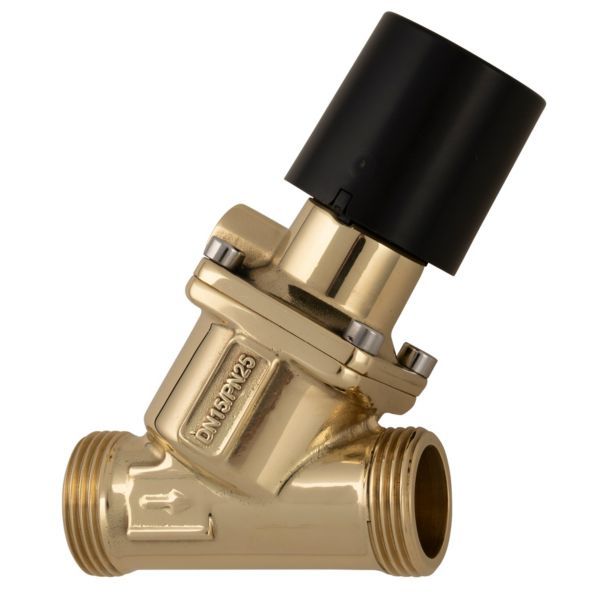

Frese PV Compact Spectrum-serie (SP) DN15 er en dynamisk differenstrykregulator, der holder differenstrykket over en kreds eller stigestreng konstant. Sammen med fx termostatiske radiatorventiler med forindstilling giver den stabil regulering og mindre støj fra ventilerne. Regulatoren monteres i returledningen, og det medfølgende kapillarrør (Ø3 mm, 1000 mm) tilsluttes fremløbet. I Spectrum-serien indstilles differenstrykket direkte på skalaen på hætten.
Fordele
- Tryktab: Frese angiver, at den høje Kv-værdi sikrer lavt tryktab og sparer pumpeenergi.
- Mindre støj: Frese angiver, at PV Compact fjerner støj ved for højt differenstryk i kredsløbet.
- Lækagefri lukning: Frese angiver, at lukkefunktionen forhindrer stigende differenstryk, når alle ventiler i anlægget er fuldt lukkede.
- Indstilling: Forindstillingen behøver ikke plomberes og kan ændres efter installationen.
- Størrelse: Frese angiver, at den meget kompakte størrelse gør installationen nemmere.
Passer den til dit anlæg?
Bruges til
- Private og kommercielle varme- og kølesystemer: dynamisk, justerbar differenstrykregulator, der holder differenstrykket over komponenten eller kredsløbet konstant.
Sådan vælger du
- Denne variant: PV Compact Spectrum-serie (SP) DN15, nippel/nippel, indstillingsområde 5–30 kPa, flow 50–600 l/h, Kvs 2,9 m³/h.
- Spectrum-serien indstilles direkte på skalaen på hætten; Frese angiver, at skalaen på alle Spectrum-ventiler er baseret på 70 % af det maksimale flow.
- Samme regulator med indstilling efter graf: Frese PV Compact DN15
- Kobling til DN15 nippel inkl. pakning, sæt med 2 stk. (43-2330)
- Isoleringskappe til PV Compact DN10-DN20 – Frese angiver isoleringen til varmeapplikationer
Montering
- Tilslutning: DN15 udvendigt gevind (retur ind/ud).
- PV Compact monteres på returledningen, og kapillarrøret tilsluttes fremløbsledningen.
- Gevindet er efter ISO 228; byggelængden (L1) er 75 mm.
- Rørsystemet skal udluftes grundigt for at undgå luftlommer. Glykolblandinger op til 50 % (ethylen/propylen) kan anvendes; Frese anbefaler vandbehandling efter VDI 2035.
- Medfølger: Kapillarrør (Ø3 mm, L 1000 mm), 1/4″ overgang til kapillarrør.
Til installatøren
- Indstilling: Differenstrykket forindstilles med en 4 mm unbrakonøgle direkte på skalaen på hætten. Frese angiver, at skalaen på alle Spectrum-ventiler er baseret på 70 % af det maksimale flow; ved andre flow bruges Frese’ flowgrafer.
- Placering: Regulatoren monteres på returledningen, og det medfølgende kapillarrør (Ø3 mm, L = 1000 mm, med 1/4″ overgang) tilsluttes fremløbsledningen.
- Driftsgrænser: PN 25, maks. differenstryk 450 kPa, temperaturområde -10…120 °C.
- Vandkvalitet: Rørsystemet skal udluftes grundigt. Glykolblandinger op til 50 % kan anvendes; Frese anbefaler vandbehandling efter VDI 2035.
Se alle tekniske specifikationer →
Tilbehør
Frese kobling 43-2330 DN15, G 3/4 - R 1/2, sæt á 2147 kr. inkl. moms+
Frese Isoleringskappe til Frese Optima og PV Compact DN10-15-2090 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor monteres regulatoren?
PV Compact monteres på returledningen, og kapillarrøret tilsluttes fremløbsledningen.
Hvordan indstilles differenstrykket?
Med en 4 mm unbrakonøgle direkte på skalaen på hætten. Frese angiver, at skalaen er baseret på 70 % af det maksimale flow.
Følger kapillarrøret med?
Ja. Regulatoren leveres med et kapillarrør (Ø3 mm, L = 1000 mm) og en 1/4″ overgang til tilslutning på fremløbet.
Skal forindstillingen plomberes?
Nej. Frese angiver, at plombering af forindstillingen ikke er nødvendig, og at indstillingen kan ændres efter installationen.
