Beskrivelse

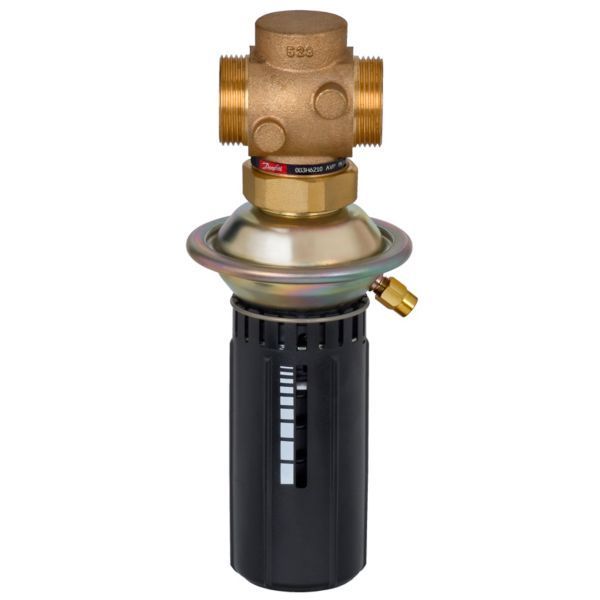

Danfoss AVP er en selvvirkende differenstrykregulator, primært til fjernvarmeanlæg, der holder differenstrykket i anlægget konstant. Denne udgave er til fremløbsmontering i DN 25 med kvs 8,0 m³/h, justerbart differenstryk 0,05–0,5 bar og 1 1/4″ udvendigt gevind (G 1 1/4 A). Regulatoren lukker automatisk ved stigende differenstryk.
Fordele
- Selvvirkende: Holder automatisk et stabilt differenstryk uden strøm eller ekstern styring.
- Indstillingsområde: 0,05–0,5 bar på håndtaget.
- Sikkerhed: Regulatoren er udstyret med sikkerhedsventiler, der beskytter reguleringsmembranen mod for højt differenstryk.
- Materialer: Ventilhus i rødbronze, ventilsæde i rustfrit stål.
- Medie: Danfoss angiver regulatoren til vand og vand-glykolblandinger i varme-, fjernvarme- og kølesystemer.
Passer den til dit anlæg?
Bruges til
- Fjernvarmeanlæg: Danfoss placerer AVP både i distributionsnettet og i forbrugerens unit.
- Holde et konstant og lavere differenstryk over en motorventil eller over et samlet system/en unit.
- Anlæg med variabelt flow. Danfoss skriver som tommelfingerregel, at en differenstrykregulator bør bruges, så snart forholdet mellem netværkets maksimale og minimale differenstryk er større end 2.
Sådan vælger du
- Denne variant: AVP DN 25, kvs 8,0 m³/h, PN 16, fremløbsmontering, indstillingsområde 0,05–0,5 bar.
- Til returløbet: AVP DN 25, kvs 8,0, returløbsmontering
- Mindre flow: AVP DN 15, kvs 1,6
- Mindre flow: AVP DN 15, kvs 2,5
- Mindre flow: AVP DN 15, kvs 4,0
- Mindre flow: AVP DN 20, kvs 6,3
- Vælg størrelse efter anlæggets dimensionerende flow og det differenstryk, der skal holdes, og ikke efter rørdimensionen.
- Ved fjernvarme er det fjernvarmeværket, der vælger udstyret til netværkets vandbalance. Afklar værkets krav, før du køber.
- Udvendig impulsledning bestilles separat: Danfoss AV impulsledningssæt for AVP R 1/2
Montering
- Denne udgave monteres i fremløbet; det kan ifølge Danfoss være nyttigt, især når forsyningstrykket er meget højt.
- Tilslutning: 1 1/4″ udvendigt gevind, G 1 1/4 A.
- Regulatoren leveres samlet med impulsledning mellem ventil og aktuator; den udvendige impulsledning (AV) bestilles separat.
- Medfølger: Intern impulsledning mellem ventil og aktuator.
- Medfølger ikke: Gevindnipler, Udvendigt impulsledningssæt AV (bestilles separat).
Sådan virker den
Impulsledningerne overfører trykket i frem- og returløbet til aktuatoren, hvor det påvirker en reguleringsmembran. Når differenstrykket stiger, lukker ventilen, og når det falder, åbner den – så differenstrykket holdes konstant.
Differenstrykket indstilles på indstillingsfjederen med håndtaget. Regulatoren leveres samlet med intern impulsledning mellem ventil og aktuator; den udvendige impulsledning (sæt AV) bestilles separat.
Til installatøren
- Reguleringsform: Selvvirkende differenstrykregulering; differenstrykket indstilles på indstillingsfjederen med håndtaget.
- Før arbejdet: Systemet skal være trykløst, nedkølet, tømt og rengjort, før regulatoren monteres eller vedligeholdes. Rørsystemet rengøres før montering, og rørene må ikke belaste ventilhuset mekanisk.
- Impulsledning: Den interne impulsledning mellem ventil og aktuator er monteret. Danfoss anbefaler stærkt at montere den udvendige impulsledning vandret eller opad på rørledningen Danfoss fraråder at montere den nedad, fordi snavs så samler sig i ledningen og kan forringe regulatorfunktionen.
- Driftsgrænser: Maks. differenstryk over ventilen 12 bar, medietemperatur 2–150 °C, pH i mediet 7–10. Maks. prøvetryk er 1,5 × PN.
- Filter: Danfoss anbefaler stærkt at installere et filter foran regulatoren, og at der monteres manometre før og efter den del af anlægget, der skal kontrolleres.
- Monteringsposition: Op til 100 °C i mediet kan regulatoren monteres i alle positioner. Ved højere temperaturer må den kun monteres i vandrette rør med trykaktuatoren pegende nedad.
- Faglært montage: Montering, opstart og vedligeholdelse må kun udføres af faglært og autoriseret personale, og flowretningen på produktetiketten eller ventilen skal respekteres.
Se alle tekniske specifikationer →
Varianter
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, returløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, returløb
- AVP DN 25, kvs 8, 0,05–0,5 bar, returløb
- AVP DN 32, kvs 10, 0,05–0,5 bar, returløb
- AVP DN 15, kvs 1,6, 0,05–0,5 bar, fremløb
- AVP DN 15, kvs 2,5, 0,05–0,5 bar, fremløb
- AVP DN 15, kvs 4, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,05–0,5 bar, fremløb
- AVP DN 20, kvs 6,3, 0,2–1 bar, returløb
- AVP DN 25, kvs 8, 0,2–1 bar, returløb
- AVP DN 32, kvs 10, 0,2–1 bar, returløb
Tilbehør
Danfoss gevindnipler, DN 25, G 1 1/4 omløber x R 1 udvendigt gevind, 2 stk. (003H6904)494 kr. inkl. moms+
Danfoss impulsledningssæt AV, 1500 mm, Ø6 mm kobberrør, R 3/8, til AVP (003H6853)335 kr. inkl. moms+
Danfoss AV impulsledningssæt for AVP R 1/2400 kr. inkl. moms+
Danfoss klemringssæt for AVP213 kr. inkl. moms+
Danfoss union DN20. 3/4'' Omløber 1 1/4''165 kr. inkl. moms+
Ofte stillede spørgsmål
Er impulsledningen med?
Den interne impulsledning mellem ventil og aktuator er monteret. Den udvendige impulsledning (impulsledningssæt AV) bestilles separat – Danfoss angiver 1 sæt pr. regulator.
Kan den monteres i returløbet?
Nej, denne udgave er til fremløbsmontering. AVP findes i separate udgaver til frem- og returløb.
Hvilket tryk og hvilken temperatur tåler regulatoren?
Maks. differenstryk over ventilen er 12 bar, og medietemperaturen kan være 2–150 °C.
